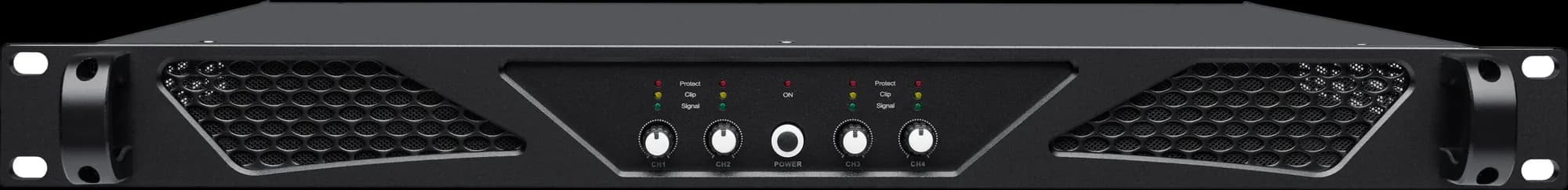

SSOUNDS A4-400
4-Kanal 1U Class-D Installationsendstufe, 4 × 400 W an 8 Ω, XLR- und Euroblock-Eingänge, speakON-Ausgänge.
Nicht jede Installation braucht eine Touring-Endstufe. Der A4-400 ist eine 4-kanalige 1U-Class-D-Rackendstufe mit 400 W pro Kanal an 8 Ω für Hintergrundmusik, Durchsagen und Fill-Zonen eines Gebäudes: analoge XLR- und Euroblock-Eingänge mit Link-Ausgängen zum Durchschleifen einer Quelle entlang des Racks, speakON-Ausgänge, pro Kanal wählbare Eingangsempfindlichkeit zwischen 0.775 V und 1.4 V sowie Stereo-, Bridge- und Parallelmodus. Die Frontplatte trägt pro Kanal einen Gain-Regler sowie Protect-, Clip- und Signal-Anzeigen. Wir spezifizieren ihn für Einzelhandel, Restaurants, Hotels, Schulen, Büros und ELA-Zonen.
Hauptmerkmale
- 4 × 400 W an 8 Ω, 4 × 530 W an 4 Ω
- 19″ 1U Rack
- 20 Hz bis 20 kHz (±0.5 dB), THD ≤ 0.03%
- Stereo-, Bridge- und Parallelmodus
- XLR- und Euroblock-Eingänge mit Link-Ausgängen
- 4 × speakON-Ausgänge
- 0.775 V oder 1.4 V Eingangsempfindlichkeit pro Kanal
- Gain-Regler und Protect-, Clip- und Signal-Anzeigen pro Kanal
Technische Daten
Konstruktionsdaten. Die Bedingungen, unter denen jeder Wert spezifiziert ist, sind unterhalb der Tabelle angegeben.
Allgemein
- Typ
- 4-Kanal-Class-D-Endstufe, analoger Eingang
- Schutz
- Softstart · Unterspannung · Überspannung · Überhitzung · Überlast · Überstrom · DC
- Frontplatte
- Gain-Regler pro Kanal · Netzschalter · Protect-, Clip- und Signal-Anzeigen
Elektrik
- Kanäle
- 4
- Leistung @ 8 Ω
- 4 × 400 W
- Leistung @ 4 Ω
- 4 × 530 W
- Gebrückt
- 2 × 1,050 W
- Betriebsmodi
- Stereo · Brücke · Parallel
- Netzversorgung
- 220–240 V, 50/60 Hz
Leistung
- Frequenzgang
- 20 Hz – 20 kHz (±0.5 dB)
- Signal-Rausch-Verhältnis
- ≥ 105 dB
- THD
- ≤ 0.03%
- Dämpfungsfaktor
- > 240 (1 kHz, 8 Ω)
- Anstiegsgeschwindigkeit
- 15 V/µs
Anschlüsse
- Eingänge
- 4 × XLR-Eingang · Euroblock-Eingang und Link-Ausgang
- Ausgänge
- 4 × speakON
- Eingangsempfindlichkeit
- 0.775 V / 1.4 V, pro Kanal wählbar
Mechanik
- Format
- 19″ 1U Rack
Downloads
Produktdokumentation, frei zugänglich. Keine Registrierung, kein Formular. Das Datenblatt ist ein PDF, das aus der untenstehenden Seite gerendert wird; das Handbuch ist eine Druckseite, verwenden Sie also Ihren Browser, um es zu drucken oder als PDF zu speichern.
- Technisches DatenblattVollständiger Spezifikationssatz mit den Messbedingungen für jeden Wert, modellierten Übertragungskurven, Sicherheitshinweisen und Garantiebedingungen.PDF · SS-DS-A4-400-DE-A4 · Rev. 2610 · Ausgestellt 08. Okt. 2026
- Technisches Datenblatt, in Ihrem BrowserDasselbe Dokument als Seite, falls Sie es lieber hier lesen oder selbst drucken möchten.HTML-Druckansicht · SS-DS-A4-400-DE-A4 · Rev. 2610 · Ausgestellt 08. Okt. 2026
- Architektur- und IngenieurspezifikationDer „shall be“-Absatz für Ausschreibungsunterlagen und Leistungsverzeichnisse, verfasst aus den Spezifikationszeilen dieses Produkts. Abschnitt des Datenblatts.HTML-Abschnitt · SS-DS-A4-400-DE-A4
- BenutzerhandbuchAuspacken, Anschließen, Installation, Betriebsgrenzen, Wartungsplan und Fehlerbehebung für dieses Modell.HTML-Druckansicht · SS-UM-A4-400-DE-A4 · Rev. 2610 · Ausgestellt 08. Okt. 2026
Lautsprecherdatendateien für Predictionsoftware (GLL und CLF für EASE), 2D- und 3D-Zeichnungen sowie Zertifizierungsdokumente werden auf Anfrage bereitgestellt. Schreiben Sie an support@s-soundspro.com, und wir senden Ihnen die aktuelle Version für dieses Modell.
