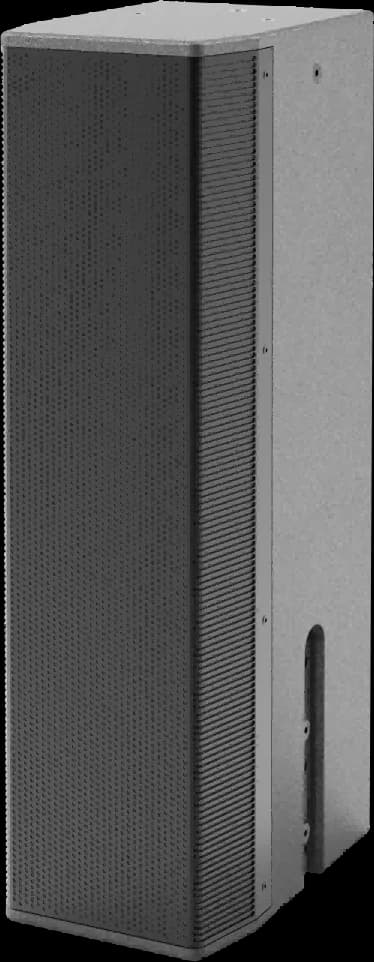

SSOUNDS LC70B

Name: SSOUNDS
Telephone: +44 20 3769 6537

4 × 5.5″ Bass-Säule für den LC70, 106 Hz bis 1.2 kHz, im gleichen Säulenmaß.

Teil des LC Systems. Vier 5,5″-Treiber, die Basssäule für die LC70 im gleichen Säulen-Footprint. LC steht für Line Column. Vollständige Systemdokumentation unter s-soundspro.com/systems/lc.

Auf einen Blick

Modell / SKU: SS-LC70B
Kategorie: Säulen
Marke: SSOUNDS
Betriebsart: Passiv
Leistung: 400 W
Zustand: Neu

Anwendungen

SäuleInstallationworship

Übersicht

Ein Säulensystem, das Musik übertragen muss, verliert im unteren Mittenbereich an Gewicht, und ein konventionelles Gehäuse daneben durchbricht die Linie, die der Architekt verlangt hat. Der LC70B ist die Bass-Säule für den LC70: vier 5.5″ Konustreiber von 106 Hz bis 1.2 kHz in einem 190 mm breiten Gehäuse mit der gleichen 100 dB Empfindlichkeit wie die Säule, die er unterstützt. Zusammen mit dem LC70 montiert, fügt er musikalisches Gewicht im unteren Mittenbereich in Gotteshäusern, Auditorien und Konferenzsälen hinzu, ohne den visuellen Fußabdruck zu verändern.

4 × 5.5″ Konustreiber
106 Hz bis 1.2 kHz (−10 dB)
100 dB Empfindlichkeit, auf den LC70 abgestimmt
125 dB Dauer bei 1 m
400 W AES, 1,600 W Peak, 8 Ω
Gleiche 190 mm Breite wie der LC70, 2 × NL4 speakON, 18 kg

Technische Daten

Allgemein

Typ	Passives Bass-Säulenarray

Akustische Leistung

Frequenzgang²	106 Hz – 1.2 kHz (−10 dB)
Abstrahlung⁴	130° (H) × 130° (V)
Maximaler SPL¹	125 dB kontinuierlich @ 1 m
Empfindlichkeit³	100 dB (1 W @ 1 m)

Wandler & Komponenten

Treiber

4 × 5.5″ Konustreiber

Elektrisch

Belastbarkeit (AES / Spitze)⁵	400 W / 1,600 W
Nennimpedanz⁶	8 Ω

Anschlüsse & I/O

Anschlüsse

2 × NL4 speakON

Rigging & Montage

Montage

Wandhalterung · Deckenaufhängung

Physisch & Konstruktion

Abmessungen (H × B × T)⁸	695 × 190 × 275 mm
Nettogewicht⁷	18 kg / 40 lb
Gehäuse	Holz

Hinweise

1.Der maximale Schalldruckpegel ist der Spitzenpegel bei 1 m, angesteuert mit rosa Rauschen bei Crest-Faktor 4 bis zum Clipping-Punkt des empfohlenen Verstärkers, mit angewendetem SSOUNDS System-Preset. Vollbereichsgehäuse werden unter Freifeldbedingungen spezifiziert; mit Halbraum gekennzeichnete Werte werden über einer reflektierenden Ebene spezifiziert, der Bedingung, unter der Subwoofer eingesetzt werden, was etwa 6 dB hinzufügt.
2.Der Frequenzgang wird auf Achse bei 1 m im Freifeld spezifiziert. Die Toleranz, auf die sich der Wert bezieht, ist daneben angegeben; wo keine Toleranz angegeben ist, ist der Wert die −6 dB Bandbreite.
3.Die Empfindlichkeit wird bei 1 W an der Nennimpedanz bei 1 m auf Achse spezifiziert, gemittelt über das Durchlassband des Gehäuses.
4.Abdeckungswinkel sind nominale −6 dB Werte, gemittelt über das Durchlassband. Direktivitätsdaten pro Oktave sind über den SSOUNDS System Design Support für Prediction und Modellierung erhältlich.
5.Die Belastbarkeit ist nach AES2 mit rosa Rauschen mit 6 dB Crest-Faktor über einen Zeitraum von zwei Stunden bewertet. Die Programmlistung ist das Doppelte der AES-Bewertung; die Spitzenleistung ist das Vierfache.
6.Die Nennimpedanz ist die Herstellerangabe für die Verstärkerlastberechnung; die minimale Impedanz über das Betriebsband kann niedriger sein.
7.Das Nettogewicht schließt Verpackung, Flightcase, Zubehör und optionales Rigging-Zubehör aus.
8.Die Abmessungen sind in Millimetern angegeben und schließen vorstehendes Rigging-Zubehör, Griffe und Anschlussfelder aus, sofern nicht anders angegeben.
9.Alle Werte sind typische Werte für Serieneinheiten, spezifiziert unter den oben genannten Bedingungen. Einzelne Einheiten können innerhalb der veröffentlichten Toleranzen abweichen.

Richtwirkung (Isobaren / Balloon). Gemessene Richtwirkungsdaten (Isobaren, Balloon und GLL/CLF für EASE) sind in Vorbereitung. Wir veröffentlichen ausschließlich gemessene Polardiagramme. Kontaktieren Sie uns für den aktuellen Messstatus dieses Modells.

Downloads & Datendateien

SSOUNDS LC70B: Benutzerhandbuchhandbuch
SSOUNDS LC70B: Technisches Datenblattdatasheet

Lautsprecher-Datendateien für Simulationssoftware (GLL / CLF für EASE), 2D- und 3D-Zeichnungen sowie Zertifizierungsdokumente werden auf Anfrage bereitgestellt. Kontaktieren Sie support@s-soundspro.com, und wir senden Ihnen die aktuelle Version für dieses Modell.

Architektur- & Ingenieurspezifikation

Das Gerät muss vom Typ SSOUNDS LC70B sein und als passive Bass-Säulenanordnung konfiguriert sein. Das Gerät muss die folgenden Leistungskriterien erfüllen: ein Frequenzgang von 106 Hz – 1,2 kHz (−10 dB); ein maximaler Schalldruckpegel von 125 dB kontinuierlich @ 1 m; eine Empfindlichkeit von 100 dB (1 W @ 1 m); eine nominale Abstrahlung von 130° (H) × 130° (V). Elektrisch muss das Gerät eine Belastbarkeit von 400 W / 1.600 W und eine Nennimpedanz von 8 Ω bieten. Der Anschluss muss über 2 × NL4 speakON erfolgen. Das Gerät muss aus Holz gefertigt sein, die Abmessungen 695 × 190 × 275 mm haben und 18 kg / 40 lb wiegen. Die Montagevorrichtung muss eine Wandhalterung und eine Deckenaufhängung umfassen. Das Gerät muss durch die zweijährige (2) eingeschränkte Garantie des Herstellers abgedeckt sein und von SSOUNDS oder einem von SSOUNDS autorisierten Distributor geliefert werden. Ohne vorherige schriftliche Genehmigung des Beraters oder des spezifizierenden Ingenieurs wird kein Alternativprodukt akzeptiert.

Sicherheit & Konformität

Lesen Sie diesen Abschnitt, bevor Sie dieses Produkt spezifizieren, installieren oder betreiben. Er fasst die Sicherheitsanforderungen zusammen, die vollständig in der mit dem Gerät gelieferten Produktdokumentation aufgeführt sind; bei Abweichungen hat die Produktdokumentation Vorrang.

Aufhängung & Rigging: Das Aufhängen über Kopf ist potenziell gefährlich und darf nur von geschultem und kompetentem Personal mit von SSOUNDS zugelassenem Zubehör, innerhalb der in der jeweiligen SSOUNDS-Rigging-Dokumentation veröffentlichten Tragfähigkeitsgrenzen und Array-Konfigurationen durchgeführt werden. Überschreiten Sie niemals die angegebene Anzahl von Gehäusen pro Array oder die angegebenen Splay-Grenzen. Prüfen Sie vor jedem Einsatz alle Rigging-Komponenten, Bolzen und Sicherungsclips und ziehen Sie jede Komponente aus dem Betrieb, die verformt, korrodiert oder unbekannter Herkunft ist. Eine sekundäre Sicherung ist erforderlich, wo lokale Vorschriften dies verlangen. SSOUNDS übernimmt keine Haftung für Systeme, die mit nicht zugelassenem Zubehör oder außerhalb der veröffentlichten Grenzen aufgehängt werden.
Schalldruckpegel & Gehör: Dieses Gerät ist in der Lage, Schalldruckpegel zu erzeugen, die dauerhafte Gehörschäden verursachen. Betreiben Sie es nicht mit hohem Pegel in unmittelbarer Nähe, und stellen Sie sicher, dass die Belastung von Bedienern, Künstlern und Publikum den geltenden Vorschriften zur Lärmexposition am Arbeitsplatz entspricht. Stellen Sie Gehörschutz bereit, wo Expositionsgrenzwerte überschritten werden können.
Umgebung & Mechanik: Sofern keine veröffentlichte IP-Schutzart etwas anderes angibt, ist dieses Produkt für den Innenbereich oder für den Außenbereich unter Dach vorgesehen und muss vor Regen, stehendem Wasser und längerer direkter Sonneneinstrahlung geschützt werden. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Stapeln, montieren Sie auf Stativen und transportieren Sie das Produkt nur wie in der Produktdokumentation beschrieben, und sichern Sie das Produkt gegen Umkippen, wo immer die Öffentlichkeit Zugang hat.
Entsorgung: Entsorgen Sie das Produkt und sämtliche Verpackungen am Ende der Lebensdauer gemäß den lokalen Vorschriften für Elektro- und Elektronikgeräte. Entsorgen Sie elektronische Komponenten nicht im allgemeinen Abfall.

Beschränkte Garantie: zwei (2) Jahre

SSOUNDS-Produkte sind für einen Zeitraum von zwei (2) Jahren ab dem ursprünglichen Kaufdatum durch den Endverbraucher gegen Material- und Verarbeitungsfehler garantiert. Innerhalb dieses Zeitraums wird SSOUNDS nach eigenem Ermessen den defekten Artikel reparieren oder ersetzen, ohne Berechnung von Teilen oder Arbeitszeit. Der Artikel muss angemessen verpackt und frachtfrei an SSOUNDS oder ein von SSOUNDS autorisiertes Servicezentrum versandt werden, begleitet von einem Kaufnachweis und einer von SSOUNDS im Voraus ausgestellten Rücksendenummer. Unbefugte Reparatur, Modifikation oder Entfernung der Seriennummernkennzeichnung führt zum Erlöschen dieser Garantie.

Diese Garantie gilt nicht für

Kosmetische Abnutzung, Oberflächen, Frontbespannung, Lackierung und Verbrauchsteile.
Schäden durch Missbrauch, unsachgemäße Verwendung, Unfall, Vernachlässigung oder Betrieb außerhalb der auf diesem Blatt veröffentlichten Nennwerte.
Schäden durch Transport oder Handhabung nach der Lieferung oder durch unzureichende Verpackung bei der Rücksendung.
Schäden durch Netz- oder Generatorversorgungsfehler (Überspannung, Unterspannung, Phasenunsymmetrie, Überspannungsspitzen oder falsche Erdung) oder durch Blitzschlag.
Eindringen von Wasser, Staub oder Korrosion bei Produkten ohne veröffentlichte IP-Schutzart für die Einsatzbedingungen.
Schäden, die durch Verstärkung oder Signalverarbeitung außerhalb der auf diesem Blatt empfohlenen Konfiguration oder durch Presets von Drittanbietern entstehen.
Produkte, die nicht bei SSOUNDS oder einem von SSOUNDS autorisierten Distributor gekauft wurden.

Diese Garantie gilt zusätzlich zu den gesetzlichen Rechten des Käufers nach geltendem Verbraucherrecht und beeinträchtigt diese nicht. Sie ist die einzige gewährte Garantie; es wird keine weitere ausdrückliche oder stillschweigende Garantie gegeben.

Garantieansprüche und Rücksendenummern: support@s-soundspro.com · +44 20 3769 6537

Rechtliche Hinweise

Alle Informationen auf diesem Datenblatt können ohne vorherige Ankündigung geändert werden. SSOUNDS behält sich das Recht vor, Spezifikationen, Design und Konstruktion im Rahmen der kontinuierlichen Produktentwicklung zu ändern.

Spezifikationen, Zeichnungen und Abbildungen dienen als Orientierung für die Systemplanung und Ausschreibungsunterlagen. Wenn ein Wert für eine Planung entscheidend ist, bestätigen Sie ihn schriftlich bei SSOUNDS, bevor Sie sich auf eine Spezifikation festlegen.

Alle Texte, Abbildungen und Zeichnungen hierin sind Eigentum von SSOUNDS. Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Inhaber.
