Technisches Datenblatt

Punktquellen-Lautsprecher

SSOUNDS

SS-M12

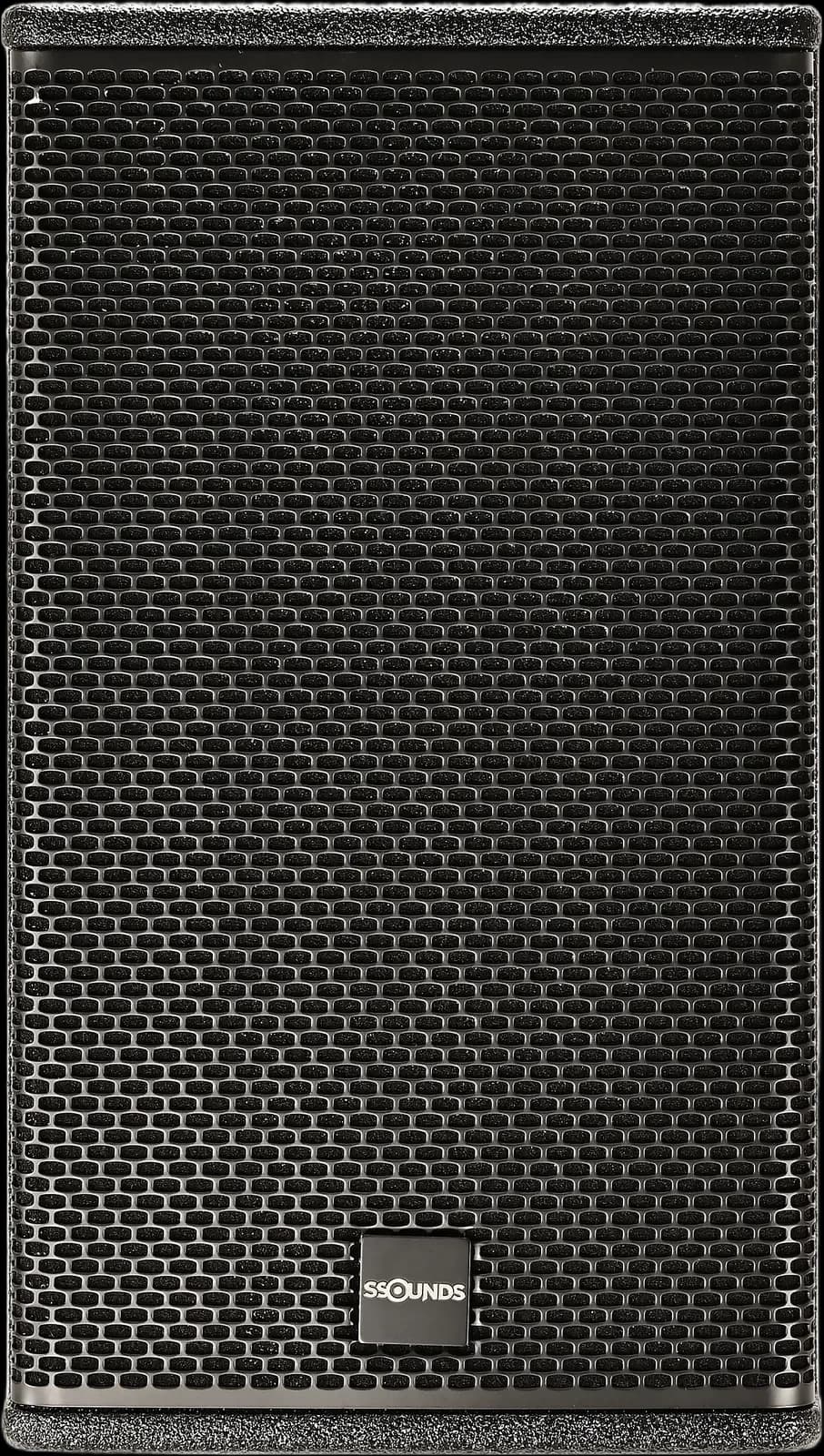

SSOUNDS M-12

Name: SSOUNDS
Telephone: +44 20 3769 6537

12″-Fullrange-Punktquelle, als Main oder Bodenmonitor, das Allround-Talent der M-Serie.

Teil des M Systems. Mittelgroßes Hauptgehäuse. M steht für Modular. Vollständige Systemdokumentation unter s-soundspro.com/systems/m.

Auf einen Blick

Modell / SKU: SS-M12
Kategorie: Punktquellen-Lautsprecher
Marke: SSOUNDS
Betriebsart: Passiv
Zustand: Neu

Anwendungen

tragbarFOHMonitorInstallation

Übersicht

Die M-12 ist der Allrounder der M-Serie: ein 12″-Fullrange-Gehäuse mit genügend Headroom für die Haupt-PA in mittleren Räumen und dem passenden Winkel für den Wedge-Monitor-Einsatz, zum Fliegen, Stapeln oder für die Pole-Montage mit M10-Rigging.

Technologien

DynaControl: Behält die abgestimmte tonale Balance, wenn sich die Schwingspulen bei anhaltender Ausgangsleistung erwärmen.
VoxClear: Voicing entwickelt für Sprachverständlichkeit in akustisch schwierigen Räumen.

Technische Daten

Allgemein

Typ	Passiv 2-Wege Point Source
Zertifizierungen	CE · TÜV · EAC · WEEE

Akustische Leistung

Frequenzgang²	55 Hz – 20 kHz (−10 dB)
Abstrahlung⁴	90° × 60° (drehbares Horn)
Maximaler SPL¹	131 dB Peak @ 1 m
Empfindlichkeit³	99 dB (1 W @ 1 m)

Wandler & Komponenten

Tiefton	1 × 12″ Treiber
Hochton	1 × 1.4″ Exit Compression Driver

Elektrisch

Verstärkung	Passiv, ein Kanal eines SSOUNDS D14X System-DSP-Verstärkers pro Gehäuse (4 Gehäuse pro Verstärker)
Empfohlene Verstärkerleistung⁵	900 W
Nennimpedanz⁶	8 Ω
Frequenzweiche	Passiv

Anschlüsse & I/O

Anschlüsse	2 × NL4 speakON (in / link)
Pinbelegung	1+/1− Vollbereich · 2+/2− nicht verbunden

Rigging & Montage

Montage

Bügelhalterung ±180° · M10 Einsätze · 45° Monitorwinkel

Physisch & Konstruktion

Abmessungen (H × B × T)⁸	600 × 380 × 360 mm
Nettogewicht⁷	20 kg / 44 lb
Gehäuse	15 mm Birke · Polyurea · Stahlgitter

Hinweise

1.Der maximale Schalldruckpegel ist der Spitzenpegel bei 1 m, angesteuert mit rosa Rauschen bei Crest-Faktor 4 bis zum Clipping-Punkt des empfohlenen Verstärkers, mit angewendetem SSOUNDS System-Preset. Vollbereichsgehäuse werden unter Freifeldbedingungen spezifiziert; mit Halbraum gekennzeichnete Werte werden über einer reflektierenden Ebene spezifiziert, der Bedingung, unter der Subwoofer eingesetzt werden, was etwa 6 dB hinzufügt.
2.Der Frequenzgang wird auf Achse bei 1 m im Freifeld spezifiziert. Die Toleranz, auf die sich der Wert bezieht, ist daneben angegeben; wo keine Toleranz angegeben ist, ist der Wert die −6 dB Bandbreite.
3.Die Empfindlichkeit wird bei 1 W an der Nennimpedanz bei 1 m auf Achse spezifiziert, gemittelt über das Durchlassband des Gehäuses.
4.Abdeckungswinkel sind nominale −6 dB Werte, gemittelt über das Durchlassband. Direktivitätsdaten pro Oktave sind über den SSOUNDS System Design Support für Prediction und Modellierung erhältlich.
5.Die empfohlene Verstärkerleistung ist die Verstärkerausgangsleistung, die SSOUNDS für dieses Gehäuse spezifiziert, angesteuert mit dem SSOUNDS System-Preset. Sie dient der Verstärkerauswahl und ist keine AES-Belastbarkeitsbewertung für die Wandler.
6.Die Nennimpedanz ist die Herstellerangabe für die Verstärkerlastberechnung; die minimale Impedanz über das Betriebsband kann niedriger sein.
7.Das Nettogewicht schließt Verpackung, Flightcase, Zubehör und optionales Rigging-Zubehör aus.
8.Die Abmessungen sind in Millimetern angegeben und schließen vorstehendes Rigging-Zubehör, Griffe und Anschlussfelder aus, sofern nicht anders angegeben.
9.Alle Werte sind typische Werte für Serieneinheiten, spezifiziert unter den oben genannten Bedingungen. Einzelne Einheiten können innerhalb der veröffentlichten Toleranzen abweichen.

Richtwirkung

Isobarendiagramm, horizontal

Linien gleichen Schalldrucks. Blau: -6 dB. Gestrichelt: -12 dB. Der weiße Bereich bleibt innerhalb von 6 dB zur Achse.

Isobarendiagramm, vertikal

Linien gleichen Schalldrucks. Blau: -6 dB. Gestrichelt: -12 dB. Der weiße Bereich bleibt innerhalb von 6 dB zur Achse.

Polardiagramm, horizontal

Auf die Achse normiert. Ringe in 6-dB-Abständen bis zu einem Zentrum von -30 dB. 1/3-Oktave-Bandleistung.

Polardiagramm, vertikal

Auf die Achse normiert. Ringe in 6-dB-Abständen bis zu einem Zentrum von -30 dB. 1/3-Oktave-Bandleistung.

Diagramme umfassen 55 Hz bis 16 kHz, das eigene Betriebsband dieses Gehäuses.

Diagrammbedingungen. Die Richtdiagramme werden von der SSOUNDS-Systemvorhersage-Engine als phasenkohärente Wellenlösung des Treiberbestands dieses Produkts berechnet: Jeder Weg wird durch seinen physischen Strahler dargestellt (Kolbenmembranen mit realen Durchmessern und Abständen; Waveguides als kontinuierliche Mundöffnungen, die die angegebene Abdeckung auf einer flare-gesteuerten Achse oberhalb der Richtwirkungsgrenze des Mundes halten und die eigene Beugungsgrenze des Mundes auf einer wellenfrontförmigen Achse abstrahlen; ein hornbelasteter Mitteltoner teilt sich den Hochfrequenzmund), summiert als komplexer Druck durch Frequenzweichen an den veröffentlichten Punkten in der Topologie, mit der das Gehäuse betrieben wird (linearphasiges FIR, wo die Wege auf separaten Kanälen eines System-DSP-Verstärkers laufen, Linkwitz-Riley, wo ein passives Netzwerk sie trennt), mit Wegausrichtung auf der Achse referenziert und 1/24-Oktave-Bandleistungsauflösung. Vertikale Einzelgehäusewerte sind Freifeld-Strahlbreiten eines Elements; die veröffentlichte vertikale Abdeckung pro Element eines Line Arrays ist sein Rigging-Splay, der Sektor, den ein Element in einer gekrümmten Aufhängung abdeckt. Gehäusekantenbeugung, Hornbelastungsdetails, Treiber-Breakup und Fertigungstoleranzen liegen außerhalb der Berechnung. Richtwirkungsdateien für Simulationssoftware (GLL/CLF) werden ausschließlich aus gemessenen Daten ausgegeben.

Downloads & Datendateien

SSOUNDS M-12: Benutzerhandbuchhandbuch
Richtdiagrammtabelle, horizontal (CSV) / vertikalcsv
SSOUNDS M-12: Technisches Datenblattdatasheet

Lautsprecher-Datendateien für Simulationssoftware (GLL / CLF für EASE), 2D- und 3D-Zeichnungen sowie Zertifizierungsdokumente werden auf Anfrage bereitgestellt. Kontaktieren Sie support@s-soundspro.com, und wir senden Ihnen die aktuelle Version für dieses Modell.

Architektur- & Ingenieurspezifikation

Der Lautsprecher muss vom Typ SSOUNDS M-12 sein, konfiguriert als passive 2-Wege-Punktquelle. Der Lautsprecher muss einen Tieftonbereich mit 1 × 12″-Treiber und einen Hochtonbereich mit 1 × 1,4″-Austritts-Kompressionstreiber umfassen. Der Lautsprecher muss die folgenden Leistungskriterien erfüllen: einen Frequenzgang von 55 Hz – 20 kHz (−10 dB); einen maximalen Schalldruckpegel von 131 dB Peak @ 1 m; eine Empfindlichkeit von 99 dB (1 W @ 1 m); eine nominale Abstrahlung von 90° × 60° (drehbarer Horn). Elektrisch muss der Lautsprecher eine nominale Impedanz von 8 Ω und eine Frequenzweiche bei Passive bieten. Das Gerät muss passiv sein. Der Anschluss muss über 2 × NL4 speakON (in / link) erfolgen. Der Lautsprecher muss aus 15 mm Birke, Polyurea, Stahlgitter gefertigt sein, die Abmessungen 600 × 380 × 360 mm betragen und 20 kg / 44 lb wiegen. Die Rigging-Vorrichtung muss ein Yoke-Bügel ±180°, M10-Einsätze, 45°-Monitorwinkel umfassen. Der Lautsprecher muss durch die zweijährige (2) eingeschränkte Herstellergarantie abgedeckt sein und von SSOUNDS oder einem von SSOUNDS autorisierten Vertriebspartner geliefert werden. Ohne vorherige schriftliche Genehmigung des Beraters oder des spezifizierenden Ingenieurs darf kein Ersatz akzeptiert werden.

Sicherheit & Konformität

Lesen Sie diesen Abschnitt, bevor Sie dieses Produkt spezifizieren, installieren oder betreiben. Er fasst die Sicherheitsanforderungen zusammen, die vollständig in der mit dem Gerät gelieferten Produktdokumentation aufgeführt sind; bei Abweichungen hat die Produktdokumentation Vorrang.

Aufhängung & Rigging: Das Aufhängen über Kopf ist potenziell gefährlich und darf nur von geschultem und kompetentem Personal mit von SSOUNDS zugelassenem Zubehör, innerhalb der in der jeweiligen SSOUNDS-Rigging-Dokumentation veröffentlichten Tragfähigkeitsgrenzen und Array-Konfigurationen durchgeführt werden. Überschreiten Sie niemals die angegebene Anzahl von Gehäusen pro Array oder die angegebenen Splay-Grenzen. Prüfen Sie vor jedem Einsatz alle Rigging-Komponenten, Bolzen und Sicherungsclips und ziehen Sie jede Komponente aus dem Betrieb, die verformt, korrodiert oder unbekannter Herkunft ist. Eine sekundäre Sicherung ist erforderlich, wo lokale Vorschriften dies verlangen. SSOUNDS übernimmt keine Haftung für Systeme, die mit nicht zugelassenem Zubehör oder außerhalb der veröffentlichten Grenzen aufgehängt werden.
Schalldruckpegel & Gehör: Dieses Gerät ist in der Lage, Schalldruckpegel zu erzeugen, die dauerhafte Gehörschäden verursachen. Betreiben Sie es nicht mit hohem Pegel in unmittelbarer Nähe, und stellen Sie sicher, dass die Belastung von Bedienern, Künstlern und Publikum den geltenden Vorschriften zur Lärmexposition am Arbeitsplatz entspricht. Stellen Sie Gehörschutz bereit, wo Expositionsgrenzwerte überschritten werden können.
Umgebung & Mechanik: Sofern keine veröffentlichte IP-Schutzart etwas anderes angibt, ist dieses Produkt für den Innenbereich oder für den Außenbereich unter Dach vorgesehen und muss vor Regen, stehendem Wasser und längerer direkter Sonneneinstrahlung geschützt werden. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Stapeln, montieren Sie auf Stativen und transportieren Sie das Produkt nur wie in der Produktdokumentation beschrieben, und sichern Sie das Produkt gegen Umkippen, wo immer die Öffentlichkeit Zugang hat.
Entsorgung: Entsorgen Sie das Produkt und sämtliche Verpackungen am Ende der Lebensdauer gemäß den lokalen Vorschriften für Elektro- und Elektronikgeräte. Entsorgen Sie elektronische Komponenten nicht im allgemeinen Abfall.

Beschränkte Garantie: zwei (2) Jahre

SSOUNDS-Produkte sind für einen Zeitraum von zwei (2) Jahren ab dem ursprünglichen Kaufdatum durch den Endverbraucher gegen Material- und Verarbeitungsfehler garantiert. Innerhalb dieses Zeitraums wird SSOUNDS nach eigenem Ermessen den defekten Artikel reparieren oder ersetzen, ohne Berechnung von Teilen oder Arbeitszeit. Der Artikel muss angemessen verpackt und frachtfrei an SSOUNDS oder ein von SSOUNDS autorisiertes Servicezentrum versandt werden, begleitet von einem Kaufnachweis und einer von SSOUNDS im Voraus ausgestellten Rücksendenummer. Unbefugte Reparatur, Modifikation oder Entfernung der Seriennummernkennzeichnung führt zum Erlöschen dieser Garantie.

Diese Garantie gilt nicht für

Kosmetische Abnutzung, Oberflächen, Frontbespannung, Lackierung und Verbrauchsteile.
Schäden durch Missbrauch, unsachgemäße Verwendung, Unfall, Vernachlässigung oder Betrieb außerhalb der auf diesem Blatt veröffentlichten Nennwerte.
Schäden durch Transport oder Handhabung nach der Lieferung oder durch unzureichende Verpackung bei der Rücksendung.
Schäden durch Netz- oder Generatorversorgungsfehler (Überspannung, Unterspannung, Phasenunsymmetrie, Überspannungsspitzen oder falsche Erdung) oder durch Blitzschlag.
Eindringen von Wasser, Staub oder Korrosion bei Produkten ohne veröffentlichte IP-Schutzart für die Einsatzbedingungen.
Schäden, die durch Verstärkung oder Signalverarbeitung außerhalb der auf diesem Blatt empfohlenen Konfiguration oder durch Presets von Drittanbietern entstehen.
Produkte, die nicht bei SSOUNDS oder einem von SSOUNDS autorisierten Distributor gekauft wurden.

Diese Garantie gilt zusätzlich zu den gesetzlichen Rechten des Käufers nach geltendem Verbraucherrecht und beeinträchtigt diese nicht. Sie ist die einzige gewährte Garantie; es wird keine weitere ausdrückliche oder stillschweigende Garantie gegeben.

Garantieansprüche und Rücksendenummern: support@s-soundspro.com · +44 20 3769 6537

Rechtliche Hinweise

Alle Informationen auf diesem Datenblatt können ohne vorherige Ankündigung geändert werden. SSOUNDS behält sich das Recht vor, Spezifikationen, Design und Konstruktion im Rahmen der kontinuierlichen Produktentwicklung zu ändern.

Spezifikationen, Zeichnungen und Abbildungen dienen als Orientierung für die Systemplanung und Ausschreibungsunterlagen. Wenn ein Wert für eine Planung entscheidend ist, bestätigen Sie ihn schriftlich bei SSOUNDS, bevor Sie sich auf eine Spezifikation festlegen.

Alle Texte, Abbildungen und Zeichnungen hierin sind Eigentum von SSOUNDS. Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Inhaber.
