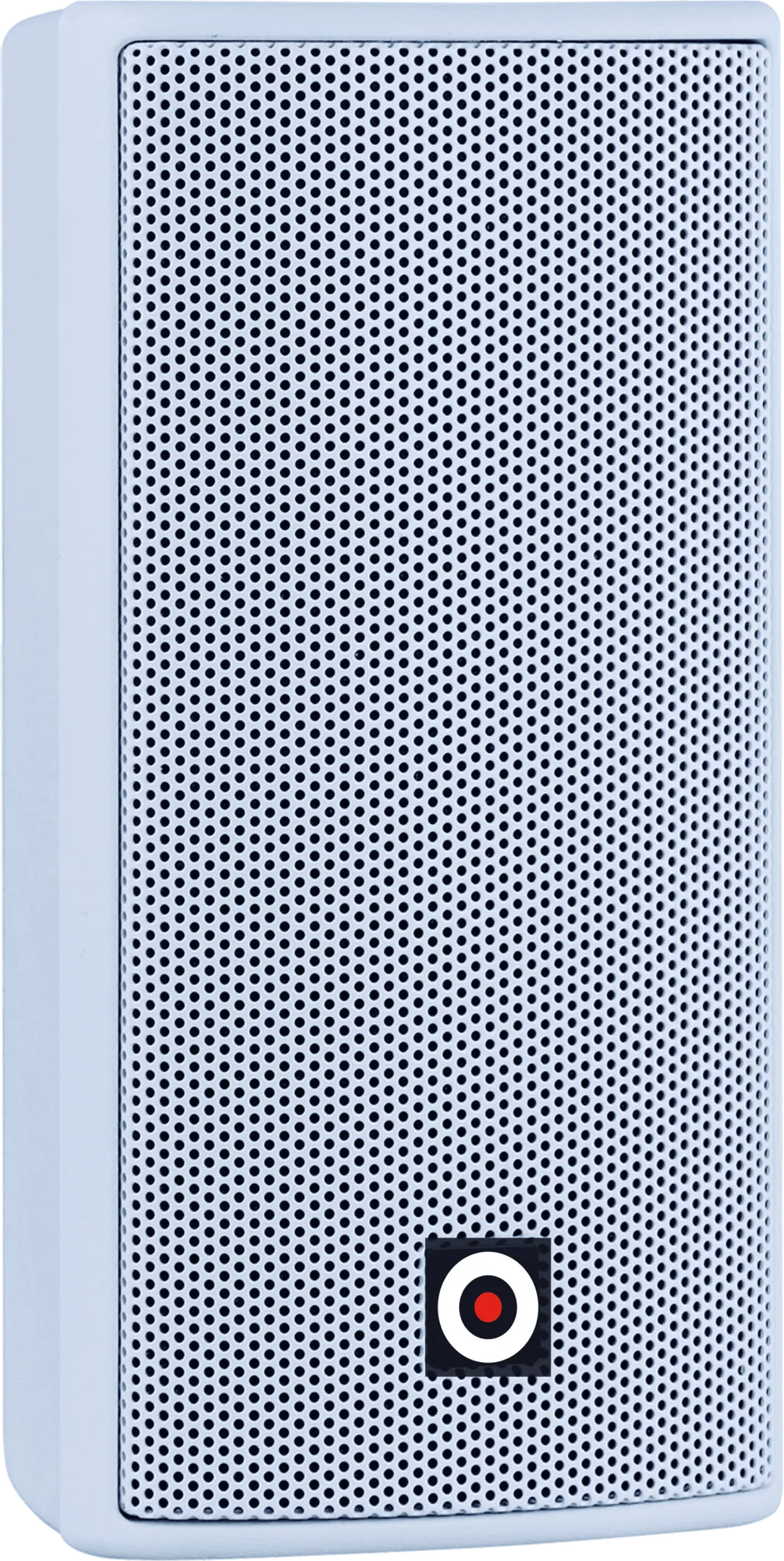

SSOUNDS M4.2P

Name: SSOUNDS
Telephone: +44 20 3769 6537

Kompaktes Zweiwege-Gehäuse, 2 × 4″ in V-Anordnung mit Kompressionstreiber, 100 dB Empfindlichkeit, 126 dB Peak.

M steht für Modular.

Auf einen Blick

Modell / SKU: SS-M42P
Kategorie: Punktquellen-Lautsprecher
Marke: SSOUNDS
Betriebsart: Passiv
Zustand: Neu

Anwendungen

Installationfillcompactkommerziell

Übersicht

Der M4.2P ist ein kompaktes Zweiwege-Gehäuse für Fill- und Vordergrundaufgaben, bei denen eine kleine Box mit einem größeren System mithalten muss. Zwei 4″-Long-Excursion-Treiber in V-Anordnung sitzen neben einem Kompressionstreiber mit 0.5″-Hals und 1″-Schwingspule und liefern 100 dB Empfindlichkeit und 126 dB Peak bei 1 m von 95 Hz bis 20 kHz. Der Name folgt den M3-Säulen: Treibergröße, dann Treiberanzahl. Wir spezifizieren ihn für Frontfill, Unterbalkon- und Delay-Positionen, Bars und Foyers.

2 × 4″ Long-Excursion-LF in V-Anordnung
Kompressionstreiber, 0.5″-Hals, 1″-Schwingspule
95 Hz bis 20 kHz (±6 dB)
100 dB Empfindlichkeit, 126 dB Peak bei 1 m
200 bis 500 W empfohlene Verstärkerleistung
16 Ω Nennimpedanz

Technische Daten

Allgemein

Typ	Passiver 2-Wege-Kompaktlautsprecher

Akustische Leistung

Frequenzgang²	95 Hz – 20 kHz (±6 dB)
Maximaler SPL¹	126 dB Peak @ 1 m
Empfindlichkeit³	100 dB (1 W @ 1 m)

Wandler & Komponenten

Tiefton	2 × 4″ Langhub-Treiber, V-Formation
Hochton	1 × Kompressionstreiber, 0.5″ Hals, 1″ Schwingspule

Elektrisch

Empfohlene Verstärkerleistung⁴	200 – 500 W
Nennimpedanz⁵	16 Ω

Hinweise

1.Der maximale Schalldruckpegel ist der Spitzenpegel bei 1 m, angesteuert mit rosa Rauschen bei Crest-Faktor 4 bis zum Clipping-Punkt des empfohlenen Verstärkers, mit angewendetem SSOUNDS System-Preset. Vollbereichsgehäuse werden unter Freifeldbedingungen spezifiziert; mit Halbraum gekennzeichnete Werte werden über einer reflektierenden Ebene spezifiziert, der Bedingung, unter der Subwoofer eingesetzt werden, was etwa 6 dB hinzufügt.
2.Der Frequenzgang wird auf Achse bei 1 m im Freifeld spezifiziert. Die Toleranz, auf die sich der Wert bezieht, ist daneben angegeben; wo keine Toleranz angegeben ist, ist der Wert die −6 dB Bandbreite.
3.Die Empfindlichkeit wird bei 1 W an der Nennimpedanz bei 1 m auf Achse spezifiziert, gemittelt über das Durchlassband des Gehäuses.
4.Die empfohlene Verstärkerleistung ist die Verstärkerausgangsleistung, die SSOUNDS für dieses Gehäuse spezifiziert, angesteuert mit dem SSOUNDS System-Preset. Sie dient der Verstärkerauswahl und ist keine AES-Belastbarkeitsbewertung für die Wandler.
5.Die Nennimpedanz ist die Herstellerangabe für die Verstärkerlastberechnung; die minimale Impedanz über das Betriebsband kann niedriger sein.
6.Alle Werte sind typische Werte für Serieneinheiten, spezifiziert unter den oben genannten Bedingungen. Einzelne Einheiten können innerhalb der veröffentlichten Toleranzen abweichen.

Richtwirkung (Isobaren / Balloon). Gemessene Richtwirkungsdaten (Isobaren, Balloon und GLL/CLF für EASE) sind in Vorbereitung. Wir veröffentlichen ausschließlich gemessene Polardiagramme. Kontaktieren Sie uns für den aktuellen Messstatus dieses Modells.

Downloads & Datendateien

SSOUNDS M4.2P: Benutzerhandbuchhandbuch
SSOUNDS M4.2P: Technisches Datenblattdatasheet

Lautsprecher-Datendateien für Simulationssoftware (GLL / CLF für EASE), 2D- und 3D-Zeichnungen sowie Zertifizierungsdokumente werden auf Anfrage bereitgestellt. Kontaktieren Sie support@s-soundspro.com, und wir senden Ihnen die aktuelle Version für dieses Modell.

Architektur- & Ingenieurspezifikation

Der Lautsprecher muss vom Typ SSOUNDS M4.2P sein und als passiver 2-Wege-Kompaktlautsprecher konfiguriert sein. Der Lautsprecher muss einen Tieftonbereich mit 2 × 4″ Long-Excursion-Treibern in V-Form, einen Hochtonbereich mit 1 × Kompressionstreiber, 0,5″ Hals, 1″ Schwingspule enthalten. Der Lautsprecher muss die folgenden Leistungskriterien erfüllen: einen Frequenzgang von 95 Hz – 20 kHz (±6 dB); einen maximalen Schalldruckpegel von 126 dB Peak @ 1 m; eine Empfindlichkeit von 100 dB (1 W @ 1 m). Elektrisch muss der Lautsprecher eine Nennimpedanz von 16 Ω bieten. Das Gerät muss passiv sein. Der Lautsprecher muss durch die zweijährige (2) eingeschränkte Garantie des Herstellers abgedeckt sein und von SSOUNDS oder einem von SSOUNDS autorisierten Distributor geliefert werden. Ohne vorherige schriftliche Genehmigung des Beraters oder des spezifizierenden Ingenieurs darf kein Ersatz akzeptiert werden.

Sicherheit & Konformität

Lesen Sie diesen Abschnitt, bevor Sie dieses Produkt spezifizieren, installieren oder betreiben. Er fasst die Sicherheitsanforderungen zusammen, die vollständig in der mit dem Gerät gelieferten Produktdokumentation aufgeführt sind; bei Abweichungen hat die Produktdokumentation Vorrang.

Aufhängung & Rigging: Das Aufhängen über Kopf ist potenziell gefährlich und darf nur von geschultem und kompetentem Personal mit von SSOUNDS zugelassenem Zubehör, innerhalb der in der jeweiligen SSOUNDS-Rigging-Dokumentation veröffentlichten Tragfähigkeitsgrenzen und Array-Konfigurationen durchgeführt werden. Überschreiten Sie niemals die angegebene Anzahl von Gehäusen pro Array oder die angegebenen Splay-Grenzen. Prüfen Sie vor jedem Einsatz alle Rigging-Komponenten, Bolzen und Sicherungsclips und ziehen Sie jede Komponente aus dem Betrieb, die verformt, korrodiert oder unbekannter Herkunft ist. Eine sekundäre Sicherung ist erforderlich, wo lokale Vorschriften dies verlangen. SSOUNDS übernimmt keine Haftung für Systeme, die mit nicht zugelassenem Zubehör oder außerhalb der veröffentlichten Grenzen aufgehängt werden.
Schalldruckpegel & Gehör: Dieses Gerät ist in der Lage, Schalldruckpegel zu erzeugen, die dauerhafte Gehörschäden verursachen. Betreiben Sie es nicht mit hohem Pegel in unmittelbarer Nähe, und stellen Sie sicher, dass die Belastung von Bedienern, Künstlern und Publikum den geltenden Vorschriften zur Lärmexposition am Arbeitsplatz entspricht. Stellen Sie Gehörschutz bereit, wo Expositionsgrenzwerte überschritten werden können.
Umgebung & Mechanik: Sofern keine veröffentlichte IP-Schutzart etwas anderes angibt, ist dieses Produkt für den Innenbereich oder für den Außenbereich unter Dach vorgesehen und muss vor Regen, stehendem Wasser und längerer direkter Sonneneinstrahlung geschützt werden. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Stapeln, montieren Sie auf Stativen und transportieren Sie das Produkt nur wie in der Produktdokumentation beschrieben, und sichern Sie das Produkt gegen Umkippen, wo immer die Öffentlichkeit Zugang hat.
Entsorgung: Entsorgen Sie das Produkt und sämtliche Verpackungen am Ende der Lebensdauer gemäß den lokalen Vorschriften für Elektro- und Elektronikgeräte. Entsorgen Sie elektronische Komponenten nicht im allgemeinen Abfall.

Beschränkte Garantie: zwei (2) Jahre

SSOUNDS-Produkte sind für einen Zeitraum von zwei (2) Jahren ab dem ursprünglichen Kaufdatum durch den Endverbraucher gegen Material- und Verarbeitungsfehler garantiert. Innerhalb dieses Zeitraums wird SSOUNDS nach eigenem Ermessen den defekten Artikel reparieren oder ersetzen, ohne Berechnung von Teilen oder Arbeitszeit. Der Artikel muss angemessen verpackt und frachtfrei an SSOUNDS oder ein von SSOUNDS autorisiertes Servicezentrum versandt werden, begleitet von einem Kaufnachweis und einer von SSOUNDS im Voraus ausgestellten Rücksendenummer. Unbefugte Reparatur, Modifikation oder Entfernung der Seriennummernkennzeichnung führt zum Erlöschen dieser Garantie.

Diese Garantie gilt nicht für

Kosmetische Abnutzung, Oberflächen, Frontbespannung, Lackierung und Verbrauchsteile.
Schäden durch Missbrauch, unsachgemäße Verwendung, Unfall, Vernachlässigung oder Betrieb außerhalb der auf diesem Blatt veröffentlichten Nennwerte.
Schäden durch Transport oder Handhabung nach der Lieferung oder durch unzureichende Verpackung bei der Rücksendung.
Schäden durch Netz- oder Generatorversorgungsfehler (Überspannung, Unterspannung, Phasenunsymmetrie, Überspannungsspitzen oder falsche Erdung) oder durch Blitzschlag.
Eindringen von Wasser, Staub oder Korrosion bei Produkten ohne veröffentlichte IP-Schutzart für die Einsatzbedingungen.
Schäden, die durch Verstärkung oder Signalverarbeitung außerhalb der auf diesem Blatt empfohlenen Konfiguration oder durch Presets von Drittanbietern entstehen.
Produkte, die nicht bei SSOUNDS oder einem von SSOUNDS autorisierten Distributor gekauft wurden.

Diese Garantie gilt zusätzlich zu den gesetzlichen Rechten des Käufers nach geltendem Verbraucherrecht und beeinträchtigt diese nicht. Sie ist die einzige gewährte Garantie; es wird keine weitere ausdrückliche oder stillschweigende Garantie gegeben.

Garantieansprüche und Rücksendenummern: support@s-soundspro.com · +44 20 3769 6537

Rechtliche Hinweise

Alle Informationen auf diesem Datenblatt können ohne vorherige Ankündigung geändert werden. SSOUNDS behält sich das Recht vor, Spezifikationen, Design und Konstruktion im Rahmen der kontinuierlichen Produktentwicklung zu ändern.

Spezifikationen, Zeichnungen und Abbildungen dienen als Orientierung für die Systemplanung und Ausschreibungsunterlagen. Wenn ein Wert für eine Planung entscheidend ist, bestätigen Sie ihn schriftlich bei SSOUNDS, bevor Sie sich auf eine Spezifikation festlegen.

Alle Texte, Abbildungen und Zeichnungen hierin sind Eigentum von SSOUNDS. Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Inhaber.
