Scheda tecnica
Amplificatori
SSOUNDS
SS-A14X

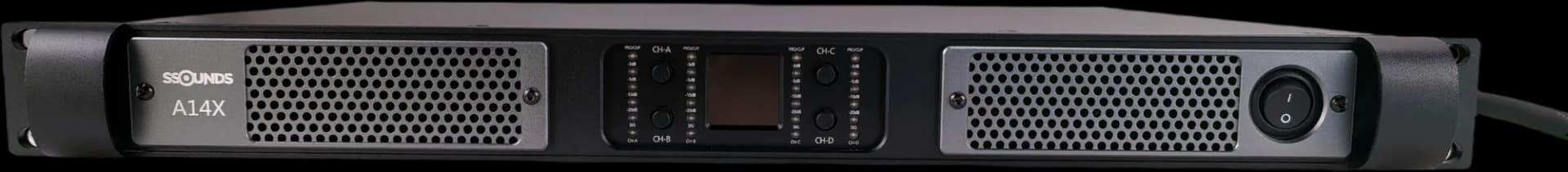

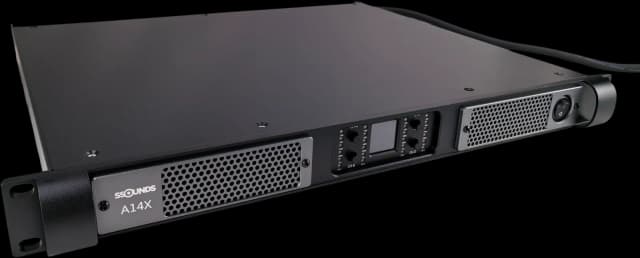

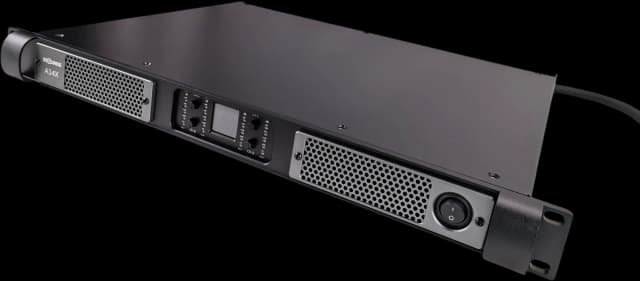

SSOUNDS A14X
Amplificatore touring a 4 canali per line array, 4 × 2,000 W @ 4 Ω, ingresso analogico.
In sintesi
- Modello / SKU
- SS-A14X
- Categoria
- Amplificatori
- Marca
- SSOUNDS
- Pilotaggio
- Attivo
- Potenza
- 8000 W
- Condizione
- Nuovo
Applicazioni
Panoramica
L'A14X è un amplificatore touring Classe-D a 4 canali ottimizzato per i line array SSOUNDS. Elevata erogazione di corrente, alimentazione switching e telaio 1U leggero lo rendono l'amplificatore standard per i sistemi XTO e LS in volo.
Tecnologie
- DynaControl
- Mantiene il bilanciamento tonale calibrato quando le bobine mobili si riscaldano sotto un'uscita sostenuta.
Specifiche
Generale
| Tipo | Amplificatore di potenza Classe D a 4 canali, ingresso analogico |
| Protezione | Sovracorrente · termica · DC · cortocircuito |
| Raffreddamento | Ventole a velocità variabile con aria forzata dal davanti al retro sotto monitoraggio continuo della temperatura |
| Certificazioni | CE · UKCA · TÜV (montaggio a rack) · FCC · cULus · EAC · RoHS |
Prestazioni
| Risposta in frequenza | 20 Hz – 20 kHz (±0.5 dB) |
| THD+N | < 0.05% @ 1 kHz |
| Rapporto S/N | > 110 dB (ponderato A) |
| Fattore di smorzamento | > 400 @ 8 Ω |
Elettrico
| Canali | 4 × Classe D |
| Potenza @ 8 Ω | 4 × 1,000 W |
| Potenza @ 4 Ω | 4 × 2,000 W |
| Impedenza di carico minima1 | 2 Ω (tutti i canali pilotati) |
| Ponte @ 8 Ω | 2 × 4,000 W |
| Uscita totale | 8,000 W |
| Alimentazione | 100–240 V switching con PFC |
Connettori e I/O

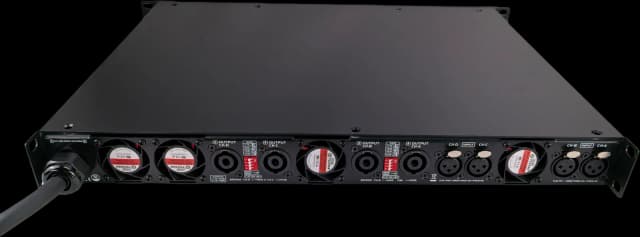

| Ingressi / uscite | 4 × XLR in · 4 × NL4 speakON out |
| Sensibilità d'ingresso | 0 dBu / 6 dBu selezionabile |
Fisico e costruzione
| Formato | Rack 19″ 1U |
| Peso netto2 | 6.5 kg / 14 lb |
Ambiente
| Temperatura di esercizio | −10 °C a +40 °C continuo, +50 °C breve periodo |
| Temperatura di stoccaggio | da −20 °C a +70 °C |
| Umidità | < 70% umidità relativa, senza condensa |
Note
- 1.L'impedenza nominale è la classificazione del produttore per il calcolo del carico dell'amplificatore; l'impedenza minima nella banda operativa può essere inferiore.
- 2.Il peso netto esclude imballaggio, flight case, accessori e hardware di rigging opzionale.
- 3.Tutti i valori sono valori tipici per unità di produzione specificati alle condizioni sopra indicate. Le singole unità possono variare entro le tolleranze pubblicate.
Download e file di dati
- SSOUNDS A14X: Manuale utentemanuale
- SSOUNDS A14X: Scheda tecnicadatasheet
I file di dati dell'altoparlante per i software di previsione (GLL / CLF per EASE), i disegni 2D e 3D e i documenti di certificazione sono rilasciati su richiesta. Contattare support@s-soundspro.com e vi invieremo la release corrente per questo modello.
Specifica architettonica e ingegneristica
L'amplificatore deve essere di tipo SSOUNDS A14X, configurato come amplificatore di potenza Classe-D a 4 canali, con ingresso analogico. L'amplificatore deve essere in grado di soddisfare i seguenti criteri di prestazione: una risposta in frequenza di 20 Hz – 20 kHz (±0,5 dB); una sensibilità di 0 dBu / 6 dBu selezionabile. Elettricamente l'amplificatore deve fornire una potenza nominale di 8000 W, un'impedenza nominale di 2 Ω (tutti i canali pilotati). Il collegamento deve avvenire tramite 4 × XLR in ingresso, 4 × NL4 speakON in uscita. L'amplificatore deve pesare 6,5 kg / 14 lb. L'amplificatore deve essere coperto dalla garanzia limitata di due (2) anni del produttore e deve essere fornito da SSOUNDS o da un distributore autorizzato SSOUNDS. Nessuna alternativa sarà accettata senza previa approvazione scritta del consulente o dell'ingegnere specificatore.
Sicurezza e conformità
Leggere questa sezione prima di specificare, installare o mettere in funzione il prodotto. Essa riassume i requisiti di sicurezza integralmente riportati nella documentazione del prodotto fornita con l'unità; in caso di difformità, prevale la documentazione del prodotto.
- Livello di pressione sonora e udito
- Questa apparecchiatura è in grado di produrre livelli di pressione sonora che causano danni permanenti all'udito. Non operare ad alto livello in prossimità ravvicinata e assicurarsi che l'esposizione di operatori, artisti e pubblico sia conforme alla normativa applicabile in materia di esposizione al rumore sul lavoro. Fornire protezioni acustiche ove i limiti di esposizione possano essere superati.
- Sicurezza elettrica
- Collegare esclusivamente a una alimentazione correttamente messa a terra, della tensione e frequenza indicate su questa scheda e sulla targhetta di rating del prodotto. Ove l'alimentazione sia fornita da un generatore, verificare tensione e frequenza stabili e una messa a terra adeguata prima del collegamento; un'alimentazione instabile è la causa più comune di guasto degli amplificatori ed è tipicamente esclusa dalla copertura di garanzia. Non utilizzare con cavo o connettore di rete danneggiati. All'interno non vi sono parti riparabili dall'utente. Rivolgersi a SSOUNDS o un centro di assistenza autorizzato per qualsiasi intervento di assistenza.
- Ambiente e aspetti meccanici
- Salvo che un grado IP pubblicato non indichi diversamente, questo prodotto è destinato all'uso in interni o all'uso in esterni al riparo, e deve essere protetto da pioggia, acqua stagnante e irraggiamento solare diretto prolungato. Assicurarsi che le aperture di ventilazione non siano ostruite. Impilare, montare su asta e trasportare solo come descritto nella documentazione del prodotto, e fissare il prodotto contro il ribaltamento ovunque vi sia accesso del pubblico.
- Smaltimento
- A fine vita, smaltire il prodotto e qualsiasi imballaggio in conformità alla normativa locale in materia di apparecchiature elettriche ed elettroniche. Non smaltire i componenti elettronici nei rifiuti indifferenziati.
Garanzia limitata: due (2) anni
I prodotti SSOUNDS sono garantiti contro difetti di materiali e manodopera per un periodo di due (2) anni dalla data di acquisto originale da parte dell'utente finale. Entro tale periodo SSOUNDS provvederà, a sua discrezione, alla riparazione o alla sostituzione dell'articolo difettoso senza alcun addebito per parti o manodopera. L'articolo deve essere adeguatamente imballato e spedito, con trasporto prepagato, a SSOUNDS o a un centro di assistenza autorizzato SSOUNDS, accompagnato da prova di acquisto e da un riferimento di reso rilasciato in anticipo da SSOUNDS. Riparazioni, modifiche o rimozione dell'etichettatura del numero di serie non autorizzate annullano la presente garanzia.
La presente garanzia non copre
- Usura estetica, finitura, tessuto della griglia, verniciatura e parti di consumo.
- Danni causati da uso improprio, abuso, incidente, negligenza o funzionamento al di fuori dei rating pubblicati su questa scheda.
- Danni causati da trasporto o movimentazione successivi alla consegna, o da imballaggio inadeguato al reso.
- Danni causati da guasti dell'alimentazione di rete o da generatore (sovratensione, sottotensione, squilibrio di fase, sovratensione transitoria o messa a terra errata) o da fulmini.
- Ingresso di acqua, polvere o corrosione su prodotti privi di un grado IP pubblicato per le condizioni d'uso.
- Danni derivanti da amplificazione o elaborazione al di fuori della configurazione raccomandata su questa scheda, o da preset di terze parti.
- Prodotti non acquistati da SSOUNDS o da un distributore autorizzato SSOUNDS.
La presente garanzia si aggiunge a, e non pregiudica, qualsiasi diritto di legge di cui l'acquirente possa disporre ai sensi della normativa applicabile a tutela dei consumatori. Essa costituisce l'unica garanzia offerta; non viene fornita alcuna altra garanzia, espressa o implicita.
Richieste di garanzia e riferimenti di reso: support@s-soundspro.com · +44 20 3769 6537
Note legali
Tutte le informazioni contenute in questa scheda tecnica sono soggette a modifica senza preavviso. SSOUNDS si riserva il diritto di modificare specifiche, progettazione e costruzione nell'ambito del continuo sviluppo del prodotto.
Specifiche, disegni e immagini sono forniti a titolo orientativo per la progettazione del sistema e la documentazione di gara. Ove un dato sia critico per un progetto, confermarlo per iscritto con SSOUNDS prima di impegnarsi su una specifica.
Tutti i testi, le immagini e i disegni qui contenuti sono di proprietà di SSOUNDS. Tutti i marchi e i marchi registrati sono di proprietà dei rispettivi titolari.
