Scheda tecnica
Subwoofer
SSOUNDS
SS-M12SUB

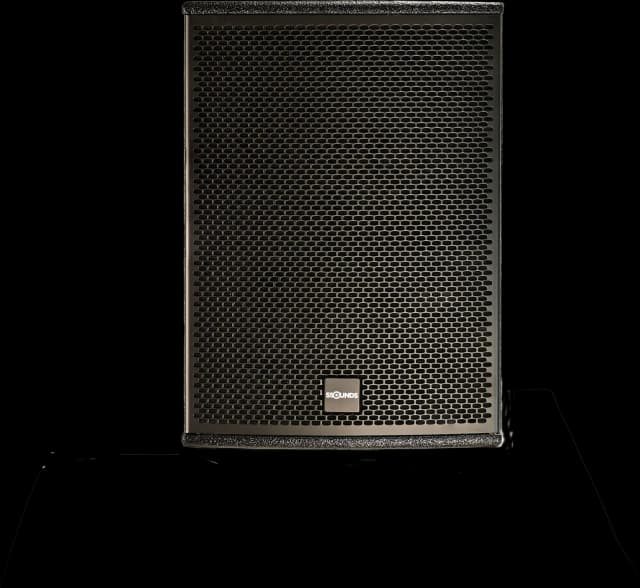

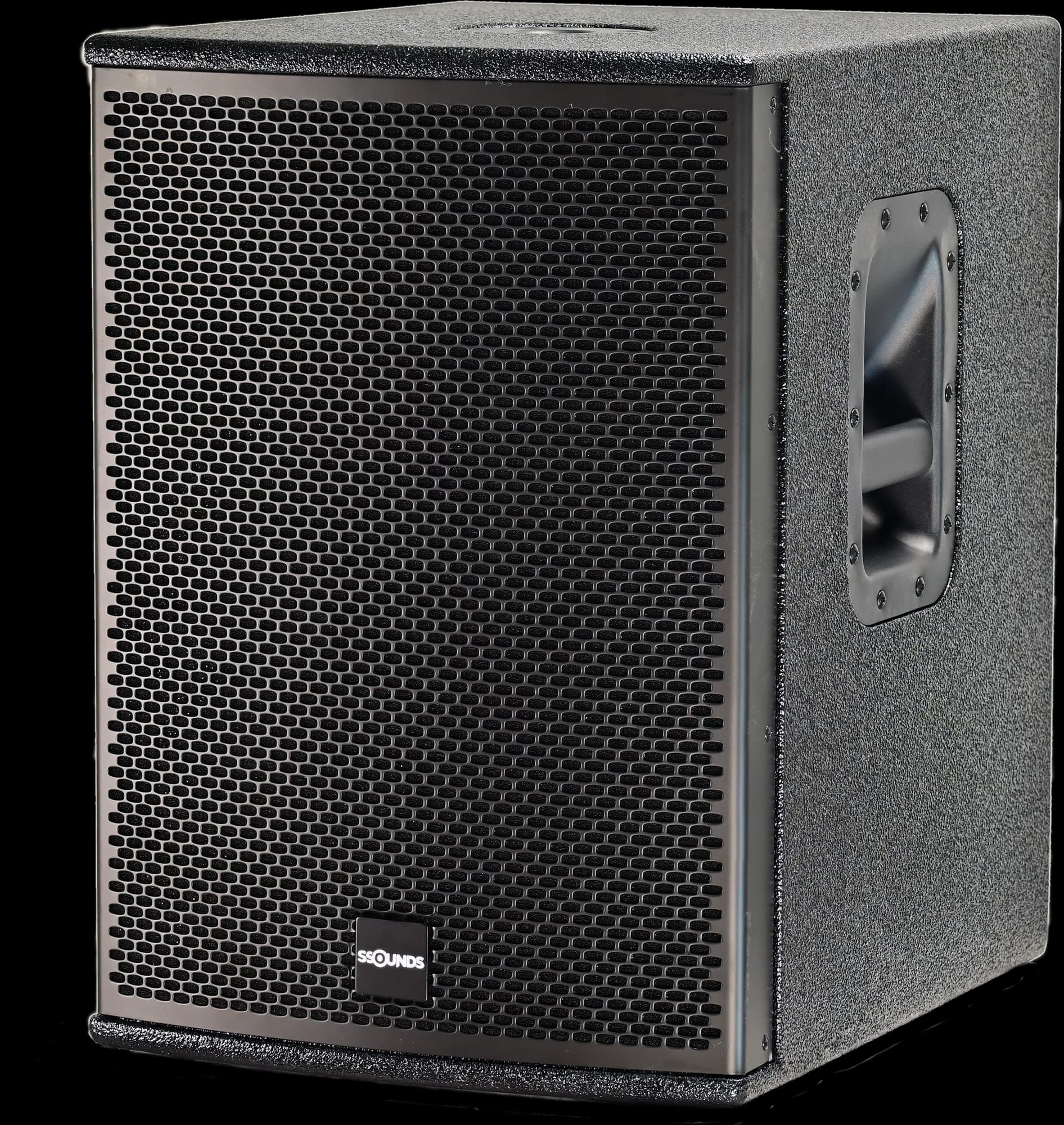

SSOUNDS M-12SUB
Subwoofer da 12″ ultra-compatto, supporto discreto alle basse frequenze per piccole sale e AV.
Parte del sistema M. Subwoofer ultracompatto per piccole sale e AV. M sta per Modular. Documentazione completa del sistema su s-soundspro.com/systems/m.
In sintesi
- Modello / SKU
- SS-M12SUB
- Categoria
- Subwoofer
- Marca
- SSOUNDS
- Pilotaggio
- Passivo
- Condizione
- Nuovo
Applicazioni
Panoramica
L'M-12SUB è un subwoofer da 12″ ultra-compatto per un supporto discreto alle basse frequenze sotto i top della serie M più piccola, bassi stretti e articolati per AV aziendale, hospitality e sistemi di culto compatti.
Specifiche
Generale
| Tipo | Subwoofer passivo bass-reflex 12″ |
| Certificazioni | CE · TÜV · EAC · WEEE |
Prestazioni acustiche
| Risposta in frequenza2 | 40 Hz – 300 Hz (−10 dB) |
| Sensibilità3 | 95 dB SPL nominale (1 W @ 1 m) |
| SPL massimo1 | 132 dB di picco @ 1 m (mezzo spazio) |
Trasduttori e componenti
| Basse frequenze | 1 × driver a cono 12″ |
Elettrico
| Amplificazione | Passivo, un canale di un amplificatore DSP di sistema SSOUNDS D24X per cassa (4 casse per amplificatore) |
| Potenza amplificatore consigliata4 | 1,200 W |
| Impedenza nominale5 | 8 Ω |
| Crossover | Passa-basso di sistema 120 Hz (80 – 150 Hz selezionabile nel DSP di sistema) |
Connettori e I/O

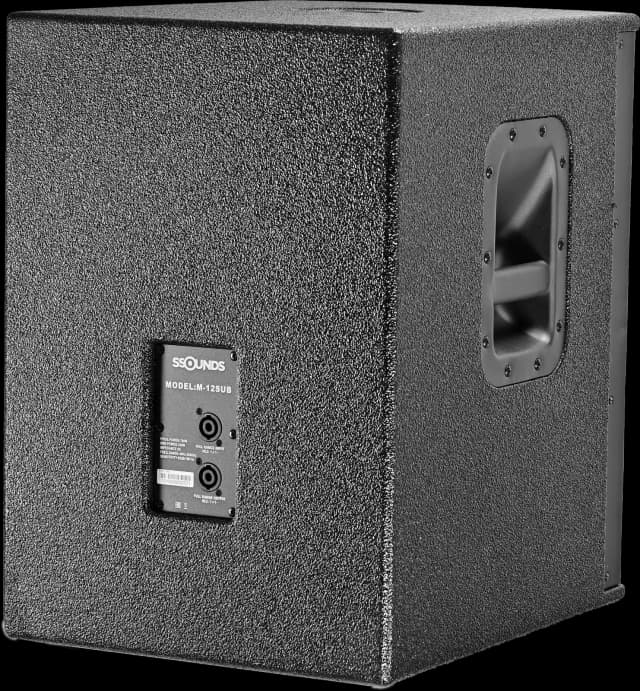

| Connettori | 2 × NL4 speakON (in / link) |
| Mappa pin | 1+/1− SUB · 2+/2− non collegato |
Rigging e montaggio

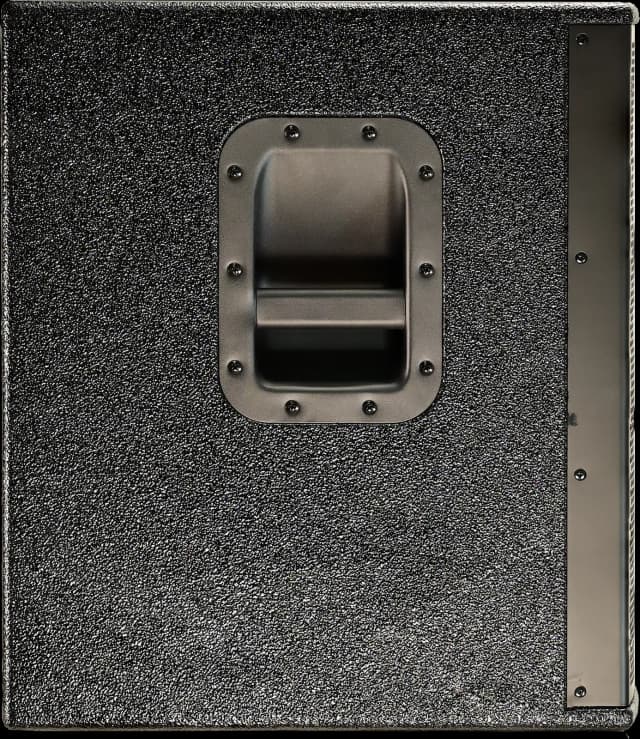

| Montaggio | Presa per palo M20 · maniglie incassate |
Fisico e costruzione
| Dimensioni (A × L × P)7 | 430 × 500 × 500 mm |
| Peso netto6 | 31.2 kg / 69 lb |
| Struttura | 15 mm betulla · Poliurea · griglia in acciaio |
Note
- 1.Il livello massimo di SPL è il livello di picco a 1 m, pilotato con rumore rosa a fattore di cresta 4 fino al punto di clipping dell'amplificatore raccomandato, con il preset di sistema SSOUNDS applicato. I diffusori full-range sono specificati in condizioni di campo libero; i valori contrassegnati come half-space sono specificati su un piano riflettente, la condizione in cui vengono impiegati i subwoofer, che aggiunge circa 6 dB.
- 2.La risposta in frequenza è specificata sull'asse a 1 m in campo libero. La tolleranza a cui il valore è riferito è indicata accanto ad esso; dove non è data alcuna tolleranza, il valore è la banda a −6 dB.
- 3.La sensibilità è specificata a 1 W sull'impedenza nominale a 1 m sull'asse, mediata sulla banda passante del diffusore.
- 4.La potenza dell'amplificatore raccomandata è la potenza in uscita dell'amplificatore che SSOUNDS specifica per questo diffusore, pilotato con il preset di sistema SSOUNDS. Guida la scelta dell'amplificatore e non è una classificazione AES di potenza gestita per i trasduttori.
- 5.L'impedenza nominale è la classificazione del produttore per il calcolo del carico dell'amplificatore; l'impedenza minima nella banda operativa può essere inferiore.
- 6.Il peso netto esclude imballaggio, flight case, accessori e hardware di rigging opzionale.
- 7.Le dimensioni sono indicate in millimetri ed escludono l'hardware di rigging sporgente, le maniglie e i pannelli dei connettori salvo diversa indicazione.
- 8.Tutti i valori sono valori tipici per unità di produzione specificati alle condizioni sopra indicate. Le singole unità possono variare entro le tolleranze pubblicate.
Direttività
Normalizzata sull'asse. Anelli a intervalli di 6 dB fino a un centro di -30 dB. Potenza in banda 1/3 di ottava.
Normalizzata sull'asse. Anelli a intervalli di 6 dB fino a un centro di -30 dB. Potenza in banda 1/3 di ottava.
I grafici coprono da 40 Hz a 300 Hz, la banda operativa di questo cabinet. Questo cabinet si mantiene entro 3 dB dall'asse fino a 90° su tutta quella banda, per cui un suo diagramma isobarico sarebbe un unico campo uniforme e non viene pubblicato. Le lunghezze d'onda sono lunghe rispetto all'involucro, ed è per questo che un singolo cabinet irradia come irradia; il grafico sopra mostra dove ciò inizia a cambiare man mano che la parte alta della banda passante si avvicina alla larghezza del baffle. Il controllo di direttività alle basse frequenze deriva da come i cabinet sono disposti in array, non da un singolo diffusore. Le configurazioni cardioide, end-fire e a gradiente sono trattate nelle note ingegneristiche.
Condizioni dei grafici. I grafici di direttività sono calcolati dal motore di previsione di sistema SSOUNDS come soluzione d'onda coerente in fase del complemento di trasduttori di questo prodotto: ciascuna via rappresentata dal suo radiatore fisico (coni a pistone rigido con diametri e spaziature reali; guide d'onda come aperture di bocca continue, che mantengono la copertura dichiarata su un asse controllato dal flare al di sopra del limite di controllo di direttività della bocca e irradiano il limite di diffrazione proprio della bocca su un asse sagomato secondo il fronte d'onda; una via media a tromba condivide la bocca delle alte frequenze), sommati come pressione complessa attraverso i crossover ai punti pubblicati nella topologia con cui il cabinet è pilotato (FIR a fase lineare dove le vie operano su canali separati di un amplificatore DSP di sistema, Linkwitz-Riley dove una rete passiva le separa), con allineamento delle vie riferito sull'asse e risoluzione in potenza di banda 1/24 di ottava. I valori verticali a cabinet singolo sono larghezze di fascio in campo libero di un elemento; la copertura verticale per elemento pubblicata di un line array è il suo splay di rigging, il settore che un elemento copre in una sospensione curva. La diffrazione dei bordi del cabinet, il dettaglio del carico a tromba, la breakup dei trasduttori e le tolleranze di produzione sono al di fuori del calcolo. I file di direttività per i software di previsione (GLL/CLF) sono rilasciati esclusivamente da dati misurati.
Download e file di dati
- SSOUNDS M-12SUB: Manuale utentemanuale
- Tabella di direttività, orizzontale (CSV) / verticalecsv
- SSOUNDS M-12SUB: Scheda tecnicadatasheet
I file di dati dell'altoparlante per i software di previsione (GLL / CLF per EASE), i disegni 2D e 3D e i documenti di certificazione sono rilasciati su richiesta. Contattare support@s-soundspro.com e vi invieremo la release corrente per questo modello.
Specifica architettonica e ingegneristica
Il subwoofer deve essere del tipo SSOUNDS M-12SUB, configurato come subwoofer passivo bass-reflex da 12″. Il subwoofer deve incorporare una sezione a bassa frequenza con 1 × driver a cono da 12″. Il subwoofer deve essere in grado di soddisfare i seguenti criteri prestazionali: una risposta in frequenza di 40 Hz – 300 Hz (−10 dB); un livello massimo di pressione sonora di 132 dB di picco @ 1 m (semispazio); una sensibilità di 95 dB SPL nominale (1 W @ 1 m). Elettricamente il subwoofer deve fornire un'impedenza nominale di 8 Ω, un crossover con low-pass di sistema a 120 Hz (80 – 150 Hz selezionabile nel DSP di sistema). L'unità deve essere passiva. Il collegamento deve avvenire tramite 2 × NL4 speakON (in / link). Il subwoofer deve essere costruito in betulla da 15 mm, Polyurea, griglia in acciaio, con dimensioni di 430 × 500 × 500 mm, e deve pesare 31,2 kg / 69 lb. Il sistema di rigging deve prevedere presa per palo M20, maniglie incassate. Il subwoofer deve essere coperto dalla garanzia limitata di due (2) anni del produttore e deve essere fornito da SSOUNDS o da un distributore autorizzato SSOUNDS. Nessuna alternativa sarà accettata senza previa approvazione scritta del consulente o dell'ingegnere specificatore.
Sicurezza e conformità
Leggere questa sezione prima di specificare, installare o mettere in funzione il prodotto. Essa riassume i requisiti di sicurezza integralmente riportati nella documentazione del prodotto fornita con l'unità; in caso di difformità, prevale la documentazione del prodotto.
- Sospensione e rigging
- La sospensione in quota è potenzialmente pericolosa e deve essere eseguita esclusivamente da personale addestrato e competente, utilizzando hardware approvato SSOUNDS, entro i limiti di carico di lavoro e le configurazioni di array pubblicati nella documentazione di rigging SSOUNDS pertinente. Non superare mai il numero dichiarato di diffusori per array né i limiti di splay dichiarati. Ispezionare tutti i componenti di rigging, i perni e le clip di ritenzione prima di ogni installazione e ritirare dal servizio qualsiasi componente deformato, corrosso o di storia sconosciuta. È richiesto un attacco di sicurezza secondario ove la normativa locale lo preveda. SSOUNDS non si assume alcuna responsabilità per sistemi sospesi con hardware non approvato o al di fuori dei limiti pubblicati.
- Livello di pressione sonora e udito
- Questa apparecchiatura è in grado di produrre livelli di pressione sonora che causano danni permanenti all'udito. Non operare ad alto livello in prossimità ravvicinata e assicurarsi che l'esposizione di operatori, artisti e pubblico sia conforme alla normativa applicabile in materia di esposizione al rumore sul lavoro. Fornire protezioni acustiche ove i limiti di esposizione possano essere superati.
- Ambiente e aspetti meccanici
- Salvo che un grado IP pubblicato non indichi diversamente, questo prodotto è destinato all'uso in interni o all'uso in esterni al riparo, e deve essere protetto da pioggia, acqua stagnante e irraggiamento solare diretto prolungato. Assicurarsi che le aperture di ventilazione non siano ostruite. Impilare, montare su asta e trasportare solo come descritto nella documentazione del prodotto, e fissare il prodotto contro il ribaltamento ovunque vi sia accesso del pubblico.
- Smaltimento
- A fine vita, smaltire il prodotto e qualsiasi imballaggio in conformità alla normativa locale in materia di apparecchiature elettriche ed elettroniche. Non smaltire i componenti elettronici nei rifiuti indifferenziati.
Garanzia limitata: due (2) anni
I prodotti SSOUNDS sono garantiti contro difetti di materiali e manodopera per un periodo di due (2) anni dalla data di acquisto originale da parte dell'utente finale. Entro tale periodo SSOUNDS provvederà, a sua discrezione, alla riparazione o alla sostituzione dell'articolo difettoso senza alcun addebito per parti o manodopera. L'articolo deve essere adeguatamente imballato e spedito, con trasporto prepagato, a SSOUNDS o a un centro di assistenza autorizzato SSOUNDS, accompagnato da prova di acquisto e da un riferimento di reso rilasciato in anticipo da SSOUNDS. Riparazioni, modifiche o rimozione dell'etichettatura del numero di serie non autorizzate annullano la presente garanzia.
La presente garanzia non copre
- Usura estetica, finitura, tessuto della griglia, verniciatura e parti di consumo.
- Danni causati da uso improprio, abuso, incidente, negligenza o funzionamento al di fuori dei rating pubblicati su questa scheda.
- Danni causati da trasporto o movimentazione successivi alla consegna, o da imballaggio inadeguato al reso.
- Danni causati da guasti dell'alimentazione di rete o da generatore (sovratensione, sottotensione, squilibrio di fase, sovratensione transitoria o messa a terra errata) o da fulmini.
- Ingresso di acqua, polvere o corrosione su prodotti privi di un grado IP pubblicato per le condizioni d'uso.
- Danni derivanti da amplificazione o elaborazione al di fuori della configurazione raccomandata su questa scheda, o da preset di terze parti.
- Prodotti non acquistati da SSOUNDS o da un distributore autorizzato SSOUNDS.
La presente garanzia si aggiunge a, e non pregiudica, qualsiasi diritto di legge di cui l'acquirente possa disporre ai sensi della normativa applicabile a tutela dei consumatori. Essa costituisce l'unica garanzia offerta; non viene fornita alcuna altra garanzia, espressa o implicita.
Richieste di garanzia e riferimenti di reso: support@s-soundspro.com · +44 20 3769 6537
Note legali
Tutte le informazioni contenute in questa scheda tecnica sono soggette a modifica senza preavviso. SSOUNDS si riserva il diritto di modificare specifiche, progettazione e costruzione nell'ambito del continuo sviluppo del prodotto.
Specifiche, disegni e immagini sono forniti a titolo orientativo per la progettazione del sistema e la documentazione di gara. Ove un dato sia critico per un progetto, confermarlo per iscritto con SSOUNDS prima di impegnarsi su una specifica.
Tutti i testi, le immagini e i disegni qui contenuti sono di proprietà di SSOUNDS. Tutti i marchi e i marchi registrati sono di proprietà dei rispettivi titolari.
