SSOUNDS · SS-LC43D

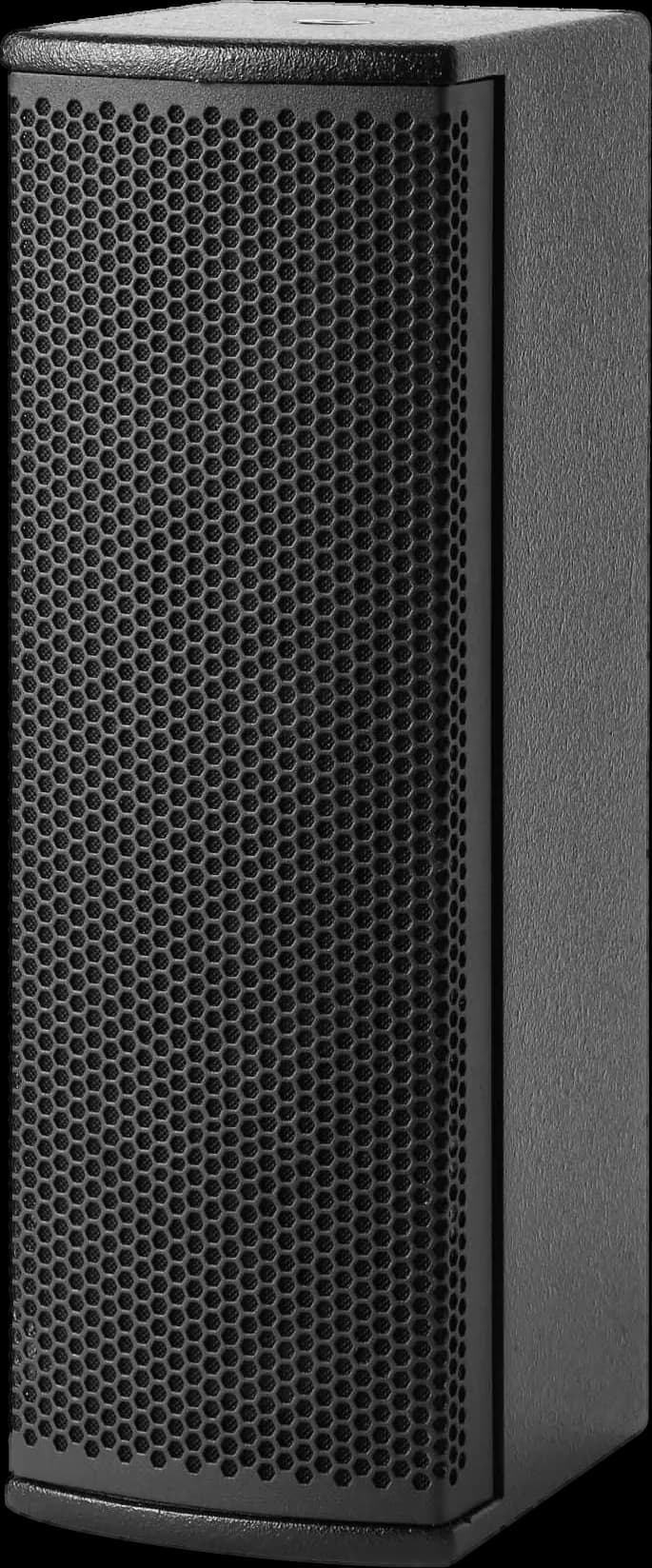

SSOUNDS LC4.3D
4 × 3″ kolom met eigen versterker en DSP, Dante-audio en PoE-voeding op één netwerkkabel, 100° × 30°.
KolomInstallatieSpraakNetwerkDe LC4.3D is de LC-kolom met vier drivers, met ingebouwde versterker en processing, waarbij het netwerk de rest doet. Dante-audio, Power over Ethernet en bediening komen binnen op één Cat-kabel vanaf een PoE-switch, dus de kolom heeft geen versterkerrack, geen luidsprekerkabel en geen stopcontact aan de muur nodig. De rij van vier 3″ full-range drivers houdt het verticale patroon op 30° terwijl het horizontale 100° breed blijft, en de ingebouwde DSP bevat EQ, gain, een limiter en mute, ingesteld en bewaakt met software die ook de status en temperatuur van elke kolom rapporteert. Wij specificeren hem voor vergaderruimtes, zijkapellen, kleine gebedsruimtes en klaslokalen waar het gebouw al een netwerk heeft. Naast Dante is hij AES67-2018 compliant, en zijn bediening loopt over AES70.
Onderdeel van het LC-systeem
Vier 3″-drivers, 100° × 30°: kleine ruimtes op het gebouwnetwerk, zonder versterkerrack.
LC staat voor Line Column. Drivers die verticaal in een lijn zijn gestapeld en als één lijnbron stralen, zodat het verticale patroon wordt bepaald door de lengte van de kolom: energie komt terecht bij de luisteraars en blijft weg van de galmende plafonds en wanden eromheen. De outdoor W-modellen passen hetzelfde principe toe in IP66-diegietaluminium, en de D-modellen hebben hun eigen versterker en ontvangen Dante-audio en PoE-voeding via één netwerkkabel.
Belangrijkste kenmerken
- 4 × 3″ full-range drivers in één verticale lijn
- 100° (H) × 30° (V) dekking
- 120 Hz tot 20 kHz (−10 dB)
- 110 dB maximale SPL op 1 m
- Dante audio, PoE voeding en bediening op één RJ45
- Ingebouwde Class D versterker en DSP, ingesteld met software
- Wandmontage, 4.3 kg
Specificaties
Technische gegevens. De omstandigheden waaronder elke waarde is gespecificeerd, staan onder de tabel vermeld.
Algemeen
- Type
- Zelfversterkte kolomarray, Dante netwerkaudio via PoE
- Koeling
- Natuurlijke convectie, geen ventilator
Componenten
- Drivers
- 4 × 3″ full-range, 0.75″ spreekspoel
Akoestiek
Elektrisch
- Ingebouwde versterker
- Klasse D, 30 W RMS · 60 W muziekvermogen · 90 W piek in 8 Ω
- Vermogen
- Power over Ethernet: PoE, PoE+ of PoE++ (IEEE 802.3bt, compatibel met 802.3at en 802.3af)
- Beveiliging
- Belastingskortsluiting · overstroom · overtemperatuur · overbelasting
Aansluitingen
- Netwerk
- 1 × RJ45: Dante audio, PoE voeding en bediening op één Cat-kabel
- Audionetwerk
- Dante · AES67 (AES67-2018)
- Bediening
- AES70 (AES70-2018) afstandsbediening en monitoring met software; rapporteert apparaatstatus en temperatuur
- Processing
- Ingebouwde DSP: 5-bands EQ, gain, limiter, filter en mute
Rigging
- Montage
- Wandmontage
Meetomstandigheden
- Maximale SPL is het piekniveau op 1 m, aangestuurd met pink noise met crestfactor 4 tot het clippunt van de aanbevolen versterker, met de SSOUNDS-systeempreset toegepast. Full-range behuizingen worden gespecificeerd onder vrijveldcondities; waarden gemarkeerd als half-space worden gespecificeerd boven een reflecterend vlak, de omstandigheid waarin subwoofers worden ingezet, wat ongeveer 6 dB toevoegt.
- Frequentierespons wordt gespecificeerd on-axis op 1 m in een vrij veld. De tolerantie waaraan de waarde is gerelateerd, staat ernaast vermeld; waar geen tolerantie wordt gegeven, is de waarde de −6 dB-bandbreedte.
- Dekkingshoeken zijn nominale −6 dB-waarden, gemiddeld over de doorlaatband. Per-octaaf richtingsgegevens zijn beschikbaar via SSOUNDS systeemontwerp-ondersteuning voor voorspelling en modellering.
- Netto gewicht exclusief verpakking, flightcase, accessoires en optionele rigging-hardware.
- Afmetingen worden vermeld in millimeters en exclusief uitstekende rigging-hardware, handgrepen en connectorpanelen, tenzij anders vermeld.
- Alle waarden zijn typische waarden voor productie-eenheden, gespecificeerd onder de bovenstaande omstandigheden. Individuele eenheden kunnen binnen de gepubliceerde toleranties afwijken.
Richtingskarakteristiek
Richtingskarakteristiek berekend door de SSOUNDS systeemvoorspellingsengine op basis van de drivercombinatie van dit product, dezelfde dataset die het gedrukte datasheet gebruikt. 1/24-octaaf bandvermogenresolutie; waarden zijn dB ten opzichte van on-axis.
Downloads
Productdocumentatie, vrij te openen. Geen registratie, geen formulier. Het datasheet is een PDF die is gegenereerd vanaf de pagina eronder; de handleiding is een afdrukpagina, gebruik dus uw browser om deze af te drukken of op te slaan als PDF.
- Technisch datasheetVolledige specificatieset met de meetomstandigheden voor elke waarde, gemodelleerde responscurves, veiligheidsaanwijzingen en garantievoorwaarden.PDF · SS-DS-LC43D-NL-A4 · Rev. 2610 · Uitgegeven 08 okt 2026
- Technisch datasheet, in uw browserHetzelfde document als pagina, als u het liever hier leest of zelf afdrukt.HTML-afdrukweergave · SS-DS-LC43D-NL-A4 · Rev. 2610 · Uitgegeven 08 okt 2026
- Architectuur- en engineering-specificatieDe “shall be”-paragraaf voor aanbestedingsdocumenten en hoeveelheidsstaten, opgesteld op basis van de specificatieregels van dit product. Sectie van het datasheet.HTML-sectie · SS-DS-LC43D-NL-A4
- GebruikershandleidingUitpakken, aansluiten, installeren, bedrijfslimieten, onderhoudsschema en probleemoplossing voor dit model.HTML-afdrukweergave · SS-UM-LC43D-NL-A4 · Rev. 2610 · Uitgegeven 08 okt 2026
- Richtingstabel, horizontaal-asPolaire gegevens in dB ten opzichte van on-axis, in de lay-out die een meetopstelling exporteert, voor voorspelling en modellering. Berekend door de SSOUNDS-voorspellingsengine, niet gemeten in een anechoïsche kamer.CSV-download
- Richtingstabel, verticaal-asPolaire gegevens in dB ten opzichte van on-axis, in de lay-out die een meetopstelling exporteert, voor voorspelling en modellering. Berekend door de SSOUNDS-voorspellingsengine, niet gemeten in een anechoïsche kamer.CSV-download
Luidsprekerdatabestanden voor voorspellingssoftware (GLL en CLF voor EASE), 2D- en 3D-tekeningen en certificeringsdocumenten worden op verzoek verstrekt. E-mail support@s-soundspro.com en wij sturen de actuele release voor dit model toe.
