Karatasi ya Data ya Kiufundi

Vifuatilia Jukwaani

SSOUNDS

SS-SM15

SSOUNDS SM15

Name: SSOUNDS
Telephone: +44 20 3769 6537

Kifuatiliaji cha jukwaa cha 15″, kabati kamili kwa sauti kuu, kujaza ngoma na majukwaa yenye sauti kubwa.

SM inasimama kwa Stage Monitor.

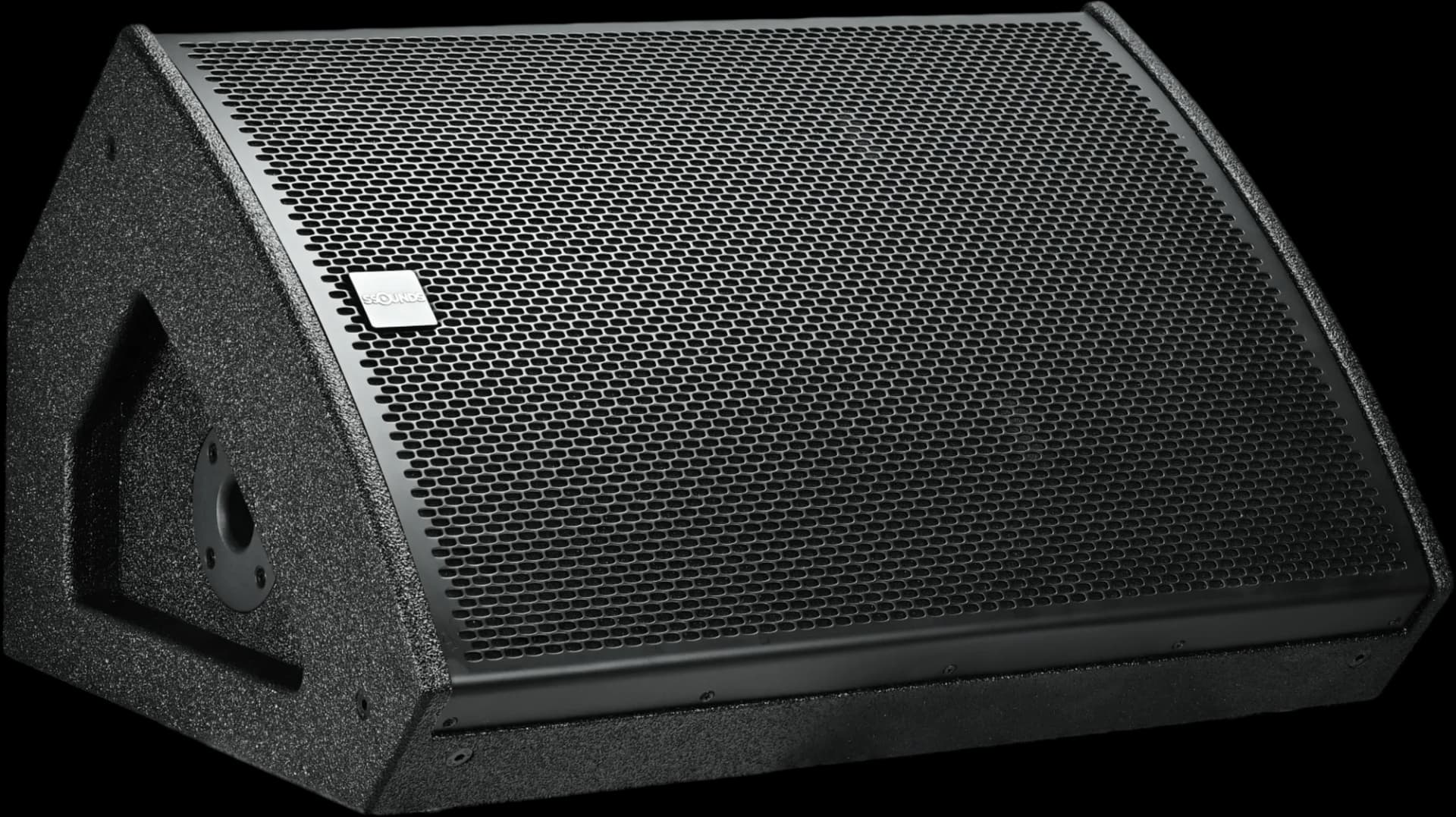

SSOUNDS SM15 stage monitor wedge, view 2 of 6 — SSOUNDS SM15 · mwonekano wa bidhaa

Kwa muhtasari

Modeli / SKU: SS-SM15
Kategoria: Vifuatilia Jukwaani
Chapa: SSOUNDS
Mwendo: Pasivu
Hali: Mpya

Muhtasari

SM15 huleta sauti kamili ya kifuatiliaji kwenye majukwaa yenye sauti kubwa, kabati za sauti kuu, kujaza ngoma na wasanii wanaokataa vifaa vya masikioni. Kipaza sauti chake cha 15″ huongeza sehemu ya chini ya kabati wakati kipaza sauti cha mgandamizo cha 1.4″ huweka sauti kuu wazi kwa SPL ya juu. Pia hutumika kama kichwa cha juu cha matumizi ya kawaida. Imeundwa kwa Baltic birch na mwonekano wa Polyurea kwa maisha ya safari.

Teknolojia

DynaControl: Hudumisha usawa wa toni uliosawazishwa wakati koili za sauti zinapopata joto chini ya pato endelevu.
VoxClear: Usawazishaji wa sauti uliotengenezwa kwa ufahamu wa usemi katika vyumba vigumu kwa akustika.

Vipimo

Jumla

Aina	15″ monitor ya jukwaa ya njia mbili
Vyeti	CE · TÜV · EAC · WEEE

Utendaji wa akustika

Mwitikio wa masafa²	45 Hz – 20 kHz (−10 dB)
Ufunikaji⁴	70° × 50°
Usikivu³	99 dB (1 W @ 1 m)
Maximum SPL¹	132 dB peak @ 1 m

Vibadilishaji na vipengele

Vidhibiti

15″ LF + 1.4″-exit HF compression driver

Umeme

Ukuzaaji	Pasivu, chaneli moja ya amplifaya ya DSP ya mfumo wa SSOUNDS D14X kwa kila kabati (kabati 4 kwa amplifaya)
Nguvu inayopendekezwa ya amplifaya⁵	800 W
Kizuizi cha kawaida⁶	8 Ω

Viunganishi na I/O

Viunganishi	2 × NL4 speakON (kuunganisha kupitia)
Ramani ya pini	1+/1− masafa kamili · 2+/2− haijaunganishwa

Kimwili na ujenzi

Muundo	Wedge ya wasifu wa chini · soketi ya pole-mount kwa matumizi ya wima
Vipimo (H × W × D)⁸	580 × 430 × 375 mm
Uzito halisi⁷	20 kg / 44 lb
Kifuniko	Baltic birch · Polyurea · grille ya chuma

Maelezo

1.Kiwango cha juu cha SPL ni kilele cha kiwango cha 1 m, kinachoendeshwa kwa kelele ya pinki yenye kiwango cha crest factor 4 hadi kiwango cha kukatika cha kikuza kinachopendekezwa, na preset ya mfumo wa SSOUNDS ikitumika. Vifuniko vya masafa kamili vimebainishwa chini ya masharti ya uwanja huru; takwimu zilizoainishwa nusu-nafasi zimebainishwa juu ya ndege inayoakisi, hali ambayo subwoofers hutumika, ambayo huongeza takriban 6 dB.
2.Mwitikio wa masafa umebainishwa kwenye mhimili kwa 1 m katika uwanja huru. Uvumilivu ambao kipimo kinarejelewa umeainishwa kando yake; pale ambapo hakuna uvumilivu uliotolewa, kipimo ni upana wa bendi wa −6 dB.
3.Usikivu umebainishwa kwa 1 W kwenye impedance ya kawaida kwa 1 m kwenye mhimili, wastani katika bendi ya kupitisha ya kifuniko.
4.Pembe za ufunikaji ni thamani za −6 dB za kawaida zilizohesabiwa wastani katika bendi ya kupitisha. Data ya uelekezi kwa kila oktava inapatikana kutoka kwa msaada wa usanifu wa mfumo wa SSOUNDS kwa utabiri na uundaji.
5.Nguvu ya kikuza inayopendekezwa ni pato la kikuza ambalo SSOUNDS hubainisha kwa kifuniko hiki, kinachoendeshwa na preset ya mfumo wa SSOUNDS. Inaelekeza uteuzi wa kikuza na si kiwango cha AES cha kushughulikia nguvu kwa vidhibiti.
6.Impedance ya kawaida ni kiwango cha mtengenezaji kwa hesabu ya mzigo wa kikuza; impedance ya chini katika bendi ya uendeshaji inaweza kuwa chini zaidi.
7.Uzito halisi haujumuishi ufungashaji, sanduku la safari, vifaa na vifaa vya hiari vya kufunga.
8.Vipimo vimeainishwa kwa milimita na hazijumuishi vifaa vya kufunga vinavyojitokeza, vipini na paneli za viunganishi isipokuwa imeelezwa.
9.Takwimu zote ni thamani za kawaida kwa vitengo vya uzalishaji vilivyobainishwa chini ya masharti yaliyo juu. Vitengo binafsi vinaweza kutofautiana ndani ya uvumilivu uliochapishwa.

Uelekezi

Mchoro wa Isobar, mlalo

Mistari ya shinikizo la sauti sawa. Bluu: -6 dB. Mistari iliyokatwa: -12 dB. Eneo jeupe hudumu ndani ya 6 dB ya mhimili.

Mchoro wa Isobar, wima

Mistari ya shinikizo la sauti sawa. Bluu: -6 dB. Mistari iliyokatwa: -12 dB. Eneo jeupe hudumu ndani ya 6 dB ya mhimili.

Mwitikio wa polar, mlalo

Imerekebishwa kwa mhimili. Duru kwa vipindi vya 6 dB hadi kituo cha -30 dB. Nguvu ya bendi ya 1/3-octave.

Mwitikio wa polar, wima

Imerekebishwa kwa mhimili. Duru kwa vipindi vya 6 dB hadi kituo cha -30 dB. Nguvu ya bendi ya 1/3-octave.

Chati zinaenea 45 Hz hadi 16 kHz, bendi ya uendeshaji ya kabati hii yenyewe.

Masharti ya chati. Chati za uelekezi zinahesabiwa na injini ya utabiri ya mfumo wa SSOUNDS kama suluhisho la wimbi lenye mshikamano wa awamu la mkusanyiko wa vidhibiti vya bidhaa hii: kila njia inawakilishwa na kiangazaji chake halisi (koni za rigid-piston zenye vipenyo na nafasi halisi; waveguides kama fursa za mdomo zinazoendelea, zinazoshikilia ufunikaji uliokadiriwa kwenye mhimili unaodhibitiwa na flare juu ya kikomo cha udhibiti wa muundo wa mdomo na kuangaza kikomo cha diffraction cha mdomo chenyewe kwenye mhimili wenye umbo la mawimbi; mid iliyopakiwa kwenye horn hushiriki mdomo wa frequency ya juu), zikijumlishwa kama shinikizo changamano kupitia crossovers kwenye pointi zilizochapishwa katika topolojia ambayo kabati inaendeshwa nayo (linear-phase FIR pale njia zinaendeshwa kwenye chaneli tofauti za amplifier ya DSP ya mfumo, Linkwitz-Riley pale mtandao wa pasivu unazigawanya), na upatanisho wa njia ukirejelewa kwenye mhimili na azimio la nguvu ya bendi ya 1/24-octave. Takwimu za wima za kabati moja ni upana wa boriti wa uwanja huru wa kipengele kimoja; ufunikaji wa wima uliochapishwa kwa kila kipengele wa safu ya mstari ni kufungua kwake kwa ufungaji, sekta ambayo kipengele kimoja hufunika katika kuning'iniza kwa mkunjo. Diffraction ya ukingo wa kabati, maelezo ya upakiaji wa horn, mgawanyiko wa vidhibiti na uvumilivu wa uzalishaji ziko nje ya hesabu. Faili za uelekezi kwa programu ya utabiri (GLL/CLF) hutolewa kutoka data iliyopimwa tu.

Vipakuliwa na faili za data

SSOUNDS SM15: Mwongozo wa Mtumiajimwongozo
Jedwali la uelekezi, mlalo (CSV) / wimacsv
SSOUNDS SM15: Karatasi ya Data ya Kiufundidatasheet

Faili za data za kipaza sauti kwa programu ya utabiri (GLL / CLF kwa EASE), michoro ya 2D na 3D na nyaraka za uthibitisho hutolewa kwa ombi. Wasiliana na support@s-soundspro.com na tutakutumia toleo la sasa la modeli hii.

Vipimo vya usanifu na uhandisi

Kipaza sauti cha kufuatilia jukwaani kitakuwa cha aina ya SSOUNDS SM15, kilichoundwa kama kifuatilia jukwaani cha njia mbili cha 15″. Kipaza sauti cha kufuatilia jukwaani kitaweza kufikia vigezo vifuatavyo vya utendaji: mwitikio wa masafa wa 45 Hz – 20 kHz (−10 dB); kiwango cha juu cha shinikizo la sauti cha 132 dB kilele @ 1 m; unyeti wa 99 dB (1 W @ 1 m); ufunikaji wa kawaida wa 70° × 50°. Kwa upande wa umeme, kipaza sauti cha kufuatilia jukwaani kitatoa impedance ya kawaida ya 8 Ω. Kitengo hiki kitakuwa passive. Uunganishaji utakuwa kwa 2 × NL4 speakON (link through). Kipaza sauti cha kufuatilia jukwaani kitatengenezwa kwa Baltic birch, Polyurea, grille ya chuma, chenye vipimo vya 580 × 430 × 375 mm, na kitakuwa na uzito wa 20 kg / 44 lb. Kipaza sauti cha kufuatilia jukwaani kitafunikwa na dhamana ndogo ya miaka miwili (2) ya mtengenezaji na kitatolewa na SSOUNDS au msambazaji aliyeidhinishwa na SSOUNDS. Hakuna mbadala utakaokubaliwa bila idhini ya maandishi ya awali ya mshauri au mhandisi anayebainisha.

Usalama na uzingatiaji

Soma sehemu hii kabla ya kubainisha, kufunga au kuendesha bidhaa hii. Inatoa muhtasari wa mahitaji ya usalama yaliyowekwa kikamilifu katika nyaraka za bidhaa zinazoambatana na kifaa; pale zinapotofautiana, nyaraka za bidhaa ndizo zenye mamlaka.

Kuning'iniza na ufungaji wa kuning'iniza: Kuning'iniza juu ya kichwa kunaweza kuwa hatari na lazima kufanywe tu na wafanyakazi waliofunzwa na wenye uwezo kwa kutumia vifaa vilivyoidhinishwa na SSOUNDS, ndani ya mipaka ya mzigo unaoruhusiwa na usanidi wa safu zilizochapishwa katika nyaraka husika za ufungaji wa SSOUNDS. Kamwe usizidi idadi iliyotajwa ya makasha kwa kila safu au mipaka iliyotajwa ya kufungua. Kagua vipengele vyote vya ufungaji, pini na klipu za kushikilia kabla ya kila matumizi na uondoe kwenye huduma kipengele chochote kilichoharibika, kilichoshika kutu au kisichojulikana historia yake. Kiambatisho cha pili cha usalama kinahitajika pale kanuni za eneo zinapohitaji. SSOUNDS haikubali dhima yoyote kwa mifumo iliyoning'inizwa kwa kutumia vifaa visivyoidhinishwa au nje ya mipaka iliyochapishwa.
Kiwango cha shinikizo la sauti na usikivu: Kifaa hiki kina uwezo wa kutoa viwango vya shinikizo la sauti vinavyosababisha uharibifu wa kudumu wa usikivu. Usifanye kazi kwa kiwango cha juu ukiwa karibu sana, na hakikisha kwamba mfiduo wa waendeshaji, wasanii na hadhira unazingatia kanuni zinazotumika za mfiduo wa kelele za kazini. Toa kinga ya usikivu pale mipaka ya mfiduo inaweza kuvukwa.
Mazingira na mitambo: Isipokuwa ukadiriaji wa IP uliochapishwa useme vinginevyo, bidhaa hii imekusudiwa kwa matumizi ya ndani au kwa matumizi ya nje chini ya kifuniko, na lazima ilindwe dhidi ya mvua, maji yaliyosimama na jua moja kwa moja kwa muda mrefu. Hakikisha fursa za uingizaji hewa hazizuiwi. Panda, weka kwenye nguzo na safirisha tu kama ilivyoelezwa katika nyaraka za bidhaa, na linda bidhaa dhidi ya kuanguka popote umma unapoweza kufikia.
Utupaji: Mwisho wa maisha ya matumizi, tupa bidhaa na kifungashio chochote kwa kuzingatia kanuni za eneo kwa vifaa vya umeme na kielektroniki. Usitupe vipengele vya kielektroniki kwenye taka za kawaida.

Ugarantii mdogo: miaka miwili (2)

Bidhaa za SSOUNDS zina ugarantii dhidi ya kasoro za nyenzo na ufundi kwa kipindi cha miaka miwili (2) kuanzia tarehe ya awali ya ununuzi na mtumiaji wa mwisho. Ndani ya kipindi hicho SSOUNDS itarekebisha au kubadilisha bidhaa yenye kasoro, kwa hiari yake, bila malipo yoyote kwa sehemu au kazi. Bidhaa lazima ifungwe vizuri na kusafirishwa, na gharama za usafirishaji zilipwe mapema, kwa SSOUNDS au kituo cha huduma kilichoidhinishwa na SSOUNDS, kikiambatana na uthibitisho wa ununuzi na kumbukumbu ya kurudisha iliyotolewa mapema na SSOUNDS. Ukarabati, mabadiliko au kuondoa lebo ya namba ya mfululizo bila idhini kunabatilisha ugarantii huu.

Ugarantii huu haujumuishi

Uchakavu wa mwonekano, umaliziaji, kitambaa cha grille, rangi na sehemu zinazotumika.
Uharibifu unaosababishwa na matumizi mabaya, unyanyasaji, ajali, kupuuza, au uendeshaji nje ya viwango vilivyochapishwa kwenye karatasi hii.
Uharibifu unaosababishwa na usafirishaji au kushughulikia baada ya kufikishwa, au kwa kifungashio dhaifu wakati wa kurudisha.
Uharibifu unaosababishwa na hitilafu za usambazaji wa mains au jenereta (voltage ya juu kupita kiasi, voltage ya chini kupita kiasi, usawa wa awamu, mawimbi ya ghafla au utiaji msingi usio sahihi) au na umeme wa radi.
Kuingia kwa maji, vumbi au kutu kwenye bidhaa zisizo na ukadiriaji wa IP uliochapishwa kwa mazingira ya matumizi.
Uharibifu unaotokana na ukuzaji au usindikaji nje ya usanidi unaopendekezwa kwenye karatasi hii, au kutokana na presets za watu wengine.
Bidhaa zisizonunuliwa kutoka SSOUNDS au msambazaji aliyeidhinishwa na SSOUNDS.

Ugarantii huu ni nyongeza ya, na hauathiri, haki zozote za kisheria ambazo mnunuzi anaweza kuwa nazo chini ya sheria zinazotumika za walaji. Ni ugarantii pekee unaotolewa; hakuna ugarantii mwingine, wa wazi au wa kudhaniwa, unaotolewa.

Madai ya ugarantii na kumbukumbu za kurudisha: support@s-soundspro.com · +44 20 3769 6537

Ilani ya kisheria

Taarifa zote kwenye karatasi hii ya data zinaweza kubadilika bila taarifa. SSOUNDS inahifadhi haki ya kubadilisha vipimo, muundo na ujenzi katika mchakato wa maendeleo endelevu ya bidhaa.

Vipimo, michoro na picha hutolewa kwa mwongozo katika usanifu wa mfumo na nyaraka za zabuni. Pale takwimu ni muhimu kwa usanifu, ithibitishe kwa maandishi na SSOUNDS kabla ya kujitolea kwa vipimo.

Maandishi yote, picha na michoro hapa ni mali ya SSOUNDS. Alama zote za biashara na alama za biashara zilizosajiliwa ni mali ya wamiliki wao husika.
