Karatasi ya Data ya Kiufundi
Vipaza Sauti vya Safu ya Mstari
SSOUNDS
SS-XTO-12P

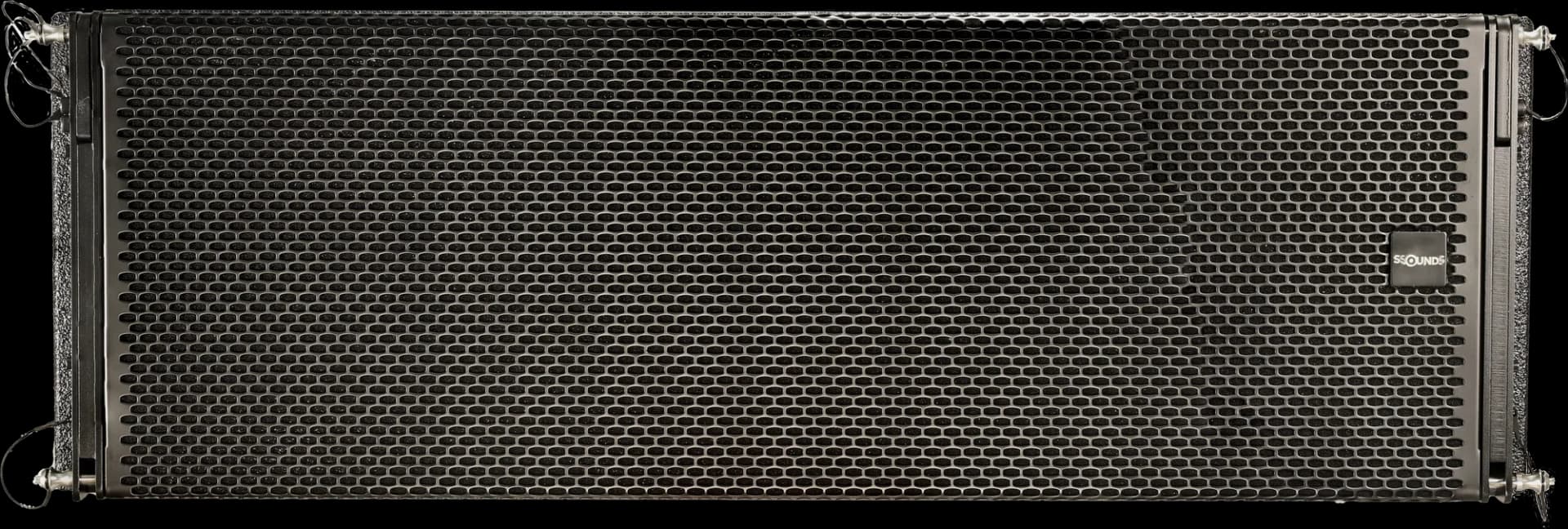

SSOUNDS XTO 12P
Kipengele cha umbizo kubwa cha XTO System, njia 3 quad-amplified, 149 dB kilele cha SPL kutoka kipengele cha ziara chenye Socapex loom.
Sehemu ya Mfumo wa XTO. Kipengele kikubwa cha kazi. Kuning'iniza kwa uwanja na tamasha, na sehemu ya outfill chini ya 14X. XTO inasimama kwa Xtended Touring Output. Nyaraka kamili za mfumo zinapatikana s-soundspro.com/systems/xto.
Kwa muhtasari
- Modeli / SKU
- SS-XTO-12P
- Kategoria
- Vipaza Sauti vya Safu ya Mstari
- Chapa
- SSOUNDS
- Mwendo
- Pasivu
- Hali
- Mpya
Matumizi
Muhtasari
XTO 12P ni kipengele kikuu cha XTO System, jukwaa la ziara la umbizo kubwa la SSOUNDS. Vipaza sauti viwili vya 12″ , midrange ya 10″ yenye mwendo mkubwa na vipaza sauti viwili vya compression vya 3″ vinatoa 149 dB kilele cha SPL na mwitikio unaofikia 35 Hz. Quad-amplified kupitia DSP ya mfumo na Socapex touring loom ya nguzo 8, rigging ya Fast-Set 0°–7° splay kwenye maunzi ya titanium ya hali ya juu, na ujenzi wa Baltic birch wa 18 mm na umaliziaji wa Polyurea. Inaruka kwa lugha ileile ya rigging, jukwaa lileile la amplifaya na maktaba ileile ya preset kama kila moduli nyingine katika mfumo, hivyo muundo unakua juu au chini bila kubadilisha mbinu. Juu yake anakaa XTO 14P kwa kuning'inia kwa kiwango cha uwanja wa michezo. Chini ya uwezo wa takriban 18,000, 12P kwa kawaida ni jibu sahihi, na ni kabati tunaloruka wakati onyesho haliwezi kuwa chochote chini ya ukamilifu.
- 2 × 12″ LF, 10″ MF na 2 × 3″ vipaza sauti vya compression vya HF
- 149 dB kilele cha SPL, 35 Hz – 20 kHz (−10 dB)
- Quad-amplified kupitia DSP ya mfumo na Socapex touring loom ya nguzo 8
- Rigging ya titanium ya hali ya juu yenye Fast-Set 0°–7° splay
- Hadi vipengele 24 kwa kuning'inia
- Kabati la Baltic birch la 18 mm lenye umaliziaji wa Polyurea
- DynaControl hudumisha mwitikio uliosawazishwa tambarare kwa SPL ya juu
- PhaseTrue FIR crossovers hudumisha mwitikio wa msukumo kuwa mwafaka
Teknolojia
- CardioSteer
- Safu za kadiyoidi zinazoelekezwa ambazo huelekeza nishati ya masafa ya chini mbele.
- DynaControl
- Hudumisha usawa wa toni uliosawazishwa wakati koili za sauti zinapopata joto chini ya pato endelevu.
- FastSet
- Waya za chuma na alumini zenye pini za titani zisizotolewa na mteremko uliodhibitiwa kwa jiometri ya safu inayoweza kurudiwa.
- PhaseTrue
- Mipito ya FIR ya mstari wa awamu kwa mwitikio thabiti wa msukumo katika eneo la mpito.
- SNet
- Udhibiti na ufuatiliaji wa mtandao kwa kila kikuza sauti na kichakataji katika mfumo.
- VoxClear
- Usawazishaji wa sauti uliotengenezwa kwa ufahamu wa usemi katika vyumba vigumu kwa akustika.
Vipimo
Jumla
| Aina | kipengele cha safu-mstari cha njia 3 · kipaza sauti cha nne |
| Vyeti | CE · TÜV (mfumo wa kuning'inia) · EAC · WEEE |
Utendaji wa akustika
| Mwitikio wa masafa2 | 35 Hz – 20 kHz (−10 dB) |
| Ufunikaji4 | 70° au 100° × 8° |
| Udhibiti wa mwelekeo4 | Uelekeo wa mlalo uliodumishwa hadi 350 Hz |
| Usikivu3 | 109 dB SPL nominella (1 W @ 1 m) |
| Maximum SPL1 | 149 dB kilele @ 1 m |
Vibadilishaji na vipengele
| Masafa ya chini | 2 × 12″ cone drivers, dipolar arrangement · 8 Ω |
| Masafa ya kati | 1 × 10″ kipaza sauti cha koni kilichopakiwa kwenye pembe · 8 Ω |
| Masafa ya juu | 2 × 1.4″ exit compression drivers, 3″ coil · 8 Ω |
Umeme
| Nguvu inayopendekezwa ya amplifaya5 | 5,480 W |
| Kizuizi cha kawaida6 | LF 8 Ω · MF 8 Ω · HF 8 Ω |
| Crossover | 220 Hz · 900 Hz |
| Ukuzaaji | Quad-amplified by SSOUNDS D24X system DSP amplifier (LF1 · LF2 · MF · HF) |
| Kabati kwa kila amplifier | 2 kwa quad amplifier · sehemu mbili za 8 Ω sambamba hutoa 4 Ω kwa channel |
Viunganishi na I/O
| Viunganishi | Ingizo la Socapex la pole 8 + pato la kiungo |
| Ramani ya pini | A/B LF1 · C/D LF2 · E/F MF · G/H HF (8-pole Socapex) |
Ufungaji na kuweka
| Mfumo | Titanium ya hali ya juu rigging ya pointi 3 · Fast-Set splay |
| Pembe za kufungua | 0° – 7° inayorekebishika |
| Upatanifu wa safu | Inafunga na XTO 10P na XTO 8P kwa maunzi ya mpito kwa sehemu za kurusha mbali na kujaza chini |
| Kiwango cha juu kwa safu | Hadi vipengele 24 kwa kuning'inia |
Kimwili na ujenzi
| Vipimo (H × W × D)8 | 360 × 1123 × 620 mm |
| Uzito halisi7 | 67 kg / 148 lb |
| Kifuniko | 18 mm Baltic birch · Polyurea finish |
| Grille | Powder-coated perforated steel with acoustic cloth backing |
| Vishikio | 2 kando · 2 nyuma zilizowekwa ndani |
| Rangi | Nyeusi (RAL maalum kwa ombi) |
Maelezo
- 1.Kiwango cha juu cha SPL ni kilele cha kiwango cha 1 m, kinachoendeshwa kwa kelele ya pinki yenye kiwango cha crest factor 4 hadi kiwango cha kukatika cha kikuza kinachopendekezwa, na preset ya mfumo wa SSOUNDS ikitumika. Vifuniko vya masafa kamili vimebainishwa chini ya masharti ya uwanja huru; takwimu zilizoainishwa nusu-nafasi zimebainishwa juu ya ndege inayoakisi, hali ambayo subwoofers hutumika, ambayo huongeza takriban 6 dB.
- 2.Mwitikio wa masafa umebainishwa kwenye mhimili kwa 1 m katika uwanja huru. Uvumilivu ambao kipimo kinarejelewa umeainishwa kando yake; pale ambapo hakuna uvumilivu uliotolewa, kipimo ni upana wa bendi wa −6 dB.
- 3.Usikivu umebainishwa kwa 1 W kwenye impedance ya kawaida kwa 1 m kwenye mhimili, wastani katika bendi ya kupitisha ya kifuniko.
- 4.Pembe za ufunikaji ni thamani za −6 dB za kawaida zilizohesabiwa wastani katika bendi ya kupitisha. Data ya uelekezi kwa kila oktava inapatikana kutoka kwa msaada wa usanifu wa mfumo wa SSOUNDS kwa utabiri na uundaji.
- 5.Nguvu ya kikuza inayopendekezwa ni pato la kikuza ambalo SSOUNDS hubainisha kwa kifuniko hiki, kinachoendeshwa na preset ya mfumo wa SSOUNDS. Inaelekeza uteuzi wa kikuza na si kiwango cha AES cha kushughulikia nguvu kwa vidhibiti.
- 6.Impedance ya kawaida ni kiwango cha mtengenezaji kwa hesabu ya mzigo wa kikuza; impedance ya chini katika bendi ya uendeshaji inaweza kuwa chini zaidi.
- 7.Uzito halisi haujumuishi ufungashaji, sanduku la safari, vifaa na vifaa vya hiari vya kufunga.
- 8.Vipimo vimeainishwa kwa milimita na hazijumuishi vifaa vya kufunga vinavyojitokeza, vipini na paneli za viunganishi isipokuwa imeelezwa.
- 9.Takwimu zote ni thamani za kawaida kwa vitengo vya uzalishaji vilivyobainishwa chini ya masharti yaliyo juu. Vitengo binafsi vinaweza kutofautiana ndani ya uvumilivu uliochapishwa.
Uelekezi
Mistari ya shinikizo la sauti sawa. Bluu: -6 dB. Mistari iliyokatwa: -12 dB. Eneo jeupe hudumu ndani ya 6 dB ya mhimili.
Mistari ya shinikizo la sauti sawa. Bluu: -6 dB. Mistari iliyokatwa: -12 dB. Eneo jeupe hudumu ndani ya 6 dB ya mhimili.
Mistari ya shinikizo la sauti sawa. Bluu: -6 dB. Mistari iliyokatwa: -12 dB. Eneo jeupe hudumu ndani ya 6 dB ya mhimili.
Imerekebishwa kwa mhimili. Duru kwa vipindi vya 6 dB hadi kituo cha -30 dB. Nguvu ya bendi ya 1/3-octave.
Imerekebishwa kwa mhimili. Duru kwa vipindi vya 6 dB hadi kituo cha -30 dB. Nguvu ya bendi ya 1/3-octave.
Chati zinaenea 35 Hz hadi 16 kHz, bendi ya uendeshaji ya kabati hii yenyewe. Chati za kabati moja hukadiria kipengele kimoja. Muundo wa wima chini ya midrange huwekwa na urefu wa safu, si kwa boksi moja: chati ya vipengele 12 ni safu moja kwa moja ya 4.32 m kwa kufungua 0°, na ndiyo takwimu ya kusanifu kutoka. Ufunikaji wa mlalo ni sifa ya kabati na haubadiliki na urefu wa safu.
Ufunikaji wa wima kwa ukubwa wa safu, −6 dB
| Vipengele | Urefu | 31.5 | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 1.4 m | — | — | — | 71° | 34° | 17° | 8.3° | 4.2° | 2.1° |
| 8 | 2.9 m | — | — | 70° | 33° | 17° | 8.3° | 4.1° | 2.1° | 1.0° |
| 12 | 4.3 m | — | 99° | 45° | 22° | 11° | 5.5° | 2.7° | 1.4° | 0.7° |
| 16 | 5.8 m | — | 70° | 33° | 17° | 8.2° | 4.1° | 2.1° | 1.0° | 0.5° |
| 20 | 7.2 m | 131° | 54° | 27° | 13° | 6.6° | 3.3° | 1.6° | 0.8° | 0.4° |
| 24 | 8.6 m | 99° | 45° | 22° | 11° | 5.5° | 2.7° | 1.4° | 0.7° | 0.3° |
Frequency katika Hz. Dashi inamaanisha safu bado haijawa ndefu vya kutosha kushikilia muundo kwa frequency hiyo na huangaza kupitia ndege kamili ya wima. Kuning'iniza moja kwa moja, kufungua 0°: kufungua safu hubadilisha upana wa muundo kwa ufikiaji na hupanua takwimu hizi.
Masharti ya chati. Chati za uelekezi zinahesabiwa na injini ya utabiri ya mfumo wa SSOUNDS kama suluhisho la wimbi lenye mshikamano wa awamu la mkusanyiko wa vidhibiti vya bidhaa hii: kila njia inawakilishwa na kiangazaji chake halisi (koni za rigid-piston zenye vipenyo na nafasi halisi; waveguides kama fursa za mdomo zinazoendelea, zinazoshikilia ufunikaji uliokadiriwa kwenye mhimili unaodhibitiwa na flare juu ya kikomo cha udhibiti wa muundo wa mdomo na kuangaza kikomo cha diffraction cha mdomo chenyewe kwenye mhimili wenye umbo la mawimbi; mid iliyopakiwa kwenye horn hushiriki mdomo wa frequency ya juu), zikijumlishwa kama shinikizo changamano kupitia crossovers kwenye pointi zilizochapishwa katika topolojia ambayo kabati inaendeshwa nayo (linear-phase FIR pale njia zinaendeshwa kwenye chaneli tofauti za amplifier ya DSP ya mfumo, Linkwitz-Riley pale mtandao wa pasivu unazigawanya), na upatanisho wa njia ukirejelewa kwenye mhimili na azimio la nguvu ya bendi ya 1/24-octave. Takwimu za wima za kabati moja ni upana wa boriti wa uwanja huru wa kipengele kimoja; ufunikaji wa wima uliochapishwa kwa kila kipengele wa safu ya mstari ni kufungua kwake kwa ufungaji, sekta ambayo kipengele kimoja hufunika katika kuning'iniza kwa mkunjo. Diffraction ya ukingo wa kabati, maelezo ya upakiaji wa horn, mgawanyiko wa vidhibiti na uvumilivu wa uzalishaji ziko nje ya hesabu. Faili za uelekezi kwa programu ya utabiri (GLL/CLF) hutolewa kutoka data iliyopimwa tu.
Vipakuliwa na faili za data
- SSOUNDS XTO 12P: Mwongozo wa Mtumiajimwongozo
- Jedwali la uelekezi, mlalo (CSV) / wimacsv
- SSOUNDS XTO 12P: Karatasi ya Data ya Kiufundidatasheet
Faili za data za kipaza sauti kwa programu ya utabiri (GLL / CLF kwa EASE), michoro ya 2D na 3D na nyaraka za uthibitisho hutolewa kwa ombi. Wasiliana na support@s-soundspro.com na tutakutumia toleo la sasa la modeli hii.
Uendeshaji wa mfumo
Inapendekezwa: amplifaya ya quad SSOUNDS D24X, XTO 12P mbili kwa amplifaya, kila njia ikiendesha sehemu ileile (LF1, LF2, MF, HF) katika makabati yote mawili. Sehemu mbili za 8 Ω sambamba zinatoa 4 Ω kwa kila njia. Makabati mawili kwa amplifaya ni chaguo la muundo, si kikomo: inatoa azimio la gain-shade na HF-shade safu kwa safu, na kuweka sehemu za kutupa mbali na downfill kwa kujitegemea kutoka kuning'inia kuu. Pakia preset ya XTO 12P na endesha Socapex loom inayobeba LF1, LF2, MF na HF. XTO 12P inaunganishwa na XTO 10P na XTO 8P kupitia maunzi ya mpito, hivyo kuning'inia kimoja kunaweza kubeba sehemu kuu ya 12P juu ya downfill ya 10P/8P. Matumizi ya kawaida, 12 × XTO 12P zilizorukwa kwa kila upande na 6 × XTO S218 zilizopangwa chini: kuning'inia kuu kwa uwanja wa michezo na tamasha. 8 × XTO 12P na 4 × S218: uwanja wa michezo na nje kubwa. 6 × XTO 12P juu ya 4 × S218: ukumbi mkubwa na ibada ya uwanja wa michezo.
Vipimo vya usanifu na uhandisi
Kipaza sauti cha safu ya mstari kitakuwa cha aina ya SSOUNDS XTO 12P, kilichoundwa kama kipengele cha safu ya mstari cha njia 3, chenye kipaza sauti nne. Kipaza sauti cha safu ya mstari kitajumuisha sehemu ya masafa ya chini ya vibebaji 2 × 12″ vya koni, mpangilio wa dipola, 8 Ω, sehemu ya masafa ya kati ya kibebaji 1 × 10″ cha koni kilichopachikwa kwenye pembe, 8 Ω, sehemu ya masafa ya juu ya vibebaji 2 × 1.4″ vya kukandamiza vya kutoka, koili 3″, 8 Ω. Kipaza sauti cha safu ya mstari kitaweza kufikia vigezo vifuatavyo vya utendaji: mwitikio wa masafa ya 35 Hz – 20 kHz (−10 dB); kiwango cha juu cha shinikizo la sauti la 149 dB kilele @ 1 m; unyeti wa 109 dB SPL wa kawaida (1 W @ 1 m); ufunikaji wa kawaida wa 70° au 100° × 8°. Kwa upande wa umeme, kipaza sauti cha safu ya mstari kitatoa kizuizi cha kawaida cha LF 8 Ω, MF 8 Ω, HF 8 Ω, mpito wa masafa kwa 220 Hz, 900 Hz. Kifaa kitakuwa kisichotumia nguvu tendaji. Uunganishaji utakuwa kwa pembejeo ya Socapex ya nguzo 8 + pato la kiungo. Kipaza sauti cha safu ya mstari kitatengenezwa kwa vikuza nne 2, sehemu mbili za 8 Ω zilizo katika mfululizo zinaleta 4 Ω kwa kila njia, chenye vipimo vya 360 × 1123 × 620 mm, na kitakuwa na uzito wa 67 kg / 148 lb. Kipaza sauti cha safu ya mstari kitafunikwa na dhamana ya kikomo ya miaka miwili (2) ya mtengenezaji na kitatolewa na SSOUNDS au msambazaji aliyeidhinishwa na SSOUNDS. Hakuna mbadala utakaokubaliwa bila idhini ya maandishi ya awali ya mshauri au mhandisi anayebainisha.
Usalama na uzingatiaji
Soma sehemu hii kabla ya kubainisha, kufunga au kuendesha bidhaa hii. Inatoa muhtasari wa mahitaji ya usalama yaliyowekwa kikamilifu katika nyaraka za bidhaa zinazoambatana na kifaa; pale zinapotofautiana, nyaraka za bidhaa ndizo zenye mamlaka.
- Kuning'iniza na ufungaji wa kuning'iniza
- Kuning'iniza juu ya kichwa kunaweza kuwa hatari na lazima kufanywe tu na wafanyakazi waliofunzwa na wenye uwezo kwa kutumia vifaa vilivyoidhinishwa na SSOUNDS, ndani ya mipaka ya mzigo unaoruhusiwa na usanidi wa safu zilizochapishwa katika nyaraka husika za ufungaji wa SSOUNDS. Kamwe usizidi idadi iliyotajwa ya makasha kwa kila safu au mipaka iliyotajwa ya kufungua. Kagua vipengele vyote vya ufungaji, pini na klipu za kushikilia kabla ya kila matumizi na uondoe kwenye huduma kipengele chochote kilichoharibika, kilichoshika kutu au kisichojulikana historia yake. Kiambatisho cha pili cha usalama kinahitajika pale kanuni za eneo zinapohitaji. SSOUNDS haikubali dhima yoyote kwa mifumo iliyoning'inizwa kwa kutumia vifaa visivyoidhinishwa au nje ya mipaka iliyochapishwa.
- Kiwango cha shinikizo la sauti na usikivu
- Kifaa hiki kina uwezo wa kutoa viwango vya shinikizo la sauti vinavyosababisha uharibifu wa kudumu wa usikivu. Usifanye kazi kwa kiwango cha juu ukiwa karibu sana, na hakikisha kwamba mfiduo wa waendeshaji, wasanii na hadhira unazingatia kanuni zinazotumika za mfiduo wa kelele za kazini. Toa kinga ya usikivu pale mipaka ya mfiduo inaweza kuvukwa.
- Mazingira na mitambo
- Isipokuwa ukadiriaji wa IP uliochapishwa useme vinginevyo, bidhaa hii imekusudiwa kwa matumizi ya ndani au kwa matumizi ya nje chini ya kifuniko, na lazima ilindwe dhidi ya mvua, maji yaliyosimama na jua moja kwa moja kwa muda mrefu. Hakikisha fursa za uingizaji hewa hazizuiwi. Panda, weka kwenye nguzo na safirisha tu kama ilivyoelezwa katika nyaraka za bidhaa, na linda bidhaa dhidi ya kuanguka popote umma unapoweza kufikia.
- Utupaji
- Mwisho wa maisha ya matumizi, tupa bidhaa na kifungashio chochote kwa kuzingatia kanuni za eneo kwa vifaa vya umeme na kielektroniki. Usitupe vipengele vya kielektroniki kwenye taka za kawaida.
Ugarantii mdogo: miaka miwili (2)
Bidhaa za SSOUNDS zina ugarantii dhidi ya kasoro za nyenzo na ufundi kwa kipindi cha miaka miwili (2) kuanzia tarehe ya awali ya ununuzi na mtumiaji wa mwisho. Ndani ya kipindi hicho SSOUNDS itarekebisha au kubadilisha bidhaa yenye kasoro, kwa hiari yake, bila malipo yoyote kwa sehemu au kazi. Bidhaa lazima ifungwe vizuri na kusafirishwa, na gharama za usafirishaji zilipwe mapema, kwa SSOUNDS au kituo cha huduma kilichoidhinishwa na SSOUNDS, kikiambatana na uthibitisho wa ununuzi na kumbukumbu ya kurudisha iliyotolewa mapema na SSOUNDS. Ukarabati, mabadiliko au kuondoa lebo ya namba ya mfululizo bila idhini kunabatilisha ugarantii huu.
Ugarantii huu haujumuishi
- Uchakavu wa mwonekano, umaliziaji, kitambaa cha grille, rangi na sehemu zinazotumika.
- Uharibifu unaosababishwa na matumizi mabaya, unyanyasaji, ajali, kupuuza, au uendeshaji nje ya viwango vilivyochapishwa kwenye karatasi hii.
- Uharibifu unaosababishwa na usafirishaji au kushughulikia baada ya kufikishwa, au kwa kifungashio dhaifu wakati wa kurudisha.
- Uharibifu unaosababishwa na hitilafu za usambazaji wa mains au jenereta (voltage ya juu kupita kiasi, voltage ya chini kupita kiasi, usawa wa awamu, mawimbi ya ghafla au utiaji msingi usio sahihi) au na umeme wa radi.
- Kuingia kwa maji, vumbi au kutu kwenye bidhaa zisizo na ukadiriaji wa IP uliochapishwa kwa mazingira ya matumizi.
- Uharibifu unaotokana na ukuzaji au usindikaji nje ya usanidi unaopendekezwa kwenye karatasi hii, au kutokana na presets za watu wengine.
- Bidhaa zisizonunuliwa kutoka SSOUNDS au msambazaji aliyeidhinishwa na SSOUNDS.
Ugarantii huu ni nyongeza ya, na hauathiri, haki zozote za kisheria ambazo mnunuzi anaweza kuwa nazo chini ya sheria zinazotumika za walaji. Ni ugarantii pekee unaotolewa; hakuna ugarantii mwingine, wa wazi au wa kudhaniwa, unaotolewa.
Madai ya ugarantii na kumbukumbu za kurudisha: support@s-soundspro.com · +44 20 3769 6537
Ilani ya kisheria
Taarifa zote kwenye karatasi hii ya data zinaweza kubadilika bila taarifa. SSOUNDS inahifadhi haki ya kubadilisha vipimo, muundo na ujenzi katika mchakato wa maendeleo endelevu ya bidhaa.
Vipimo, michoro na picha hutolewa kwa mwongozo katika usanifu wa mfumo na nyaraka za zabuni. Pale takwimu ni muhimu kwa usanifu, ithibitishe kwa maandishi na SSOUNDS kabla ya kujitolea kwa vipimo.
Maandishi yote, picha na michoro hapa ni mali ya SSOUNDS. Alama zote za biashara na alama za biashara zilizosajiliwa ni mali ya wamiliki wao husika.
