SSOUNDS · SS-CL5
SSOUNDS CL5
1″ yüksek frekans sürücülü 5.5″ iki yollu tavan hoparlörü, 90° × 90°, küçük mekânlar ve alçak tavanlar için.

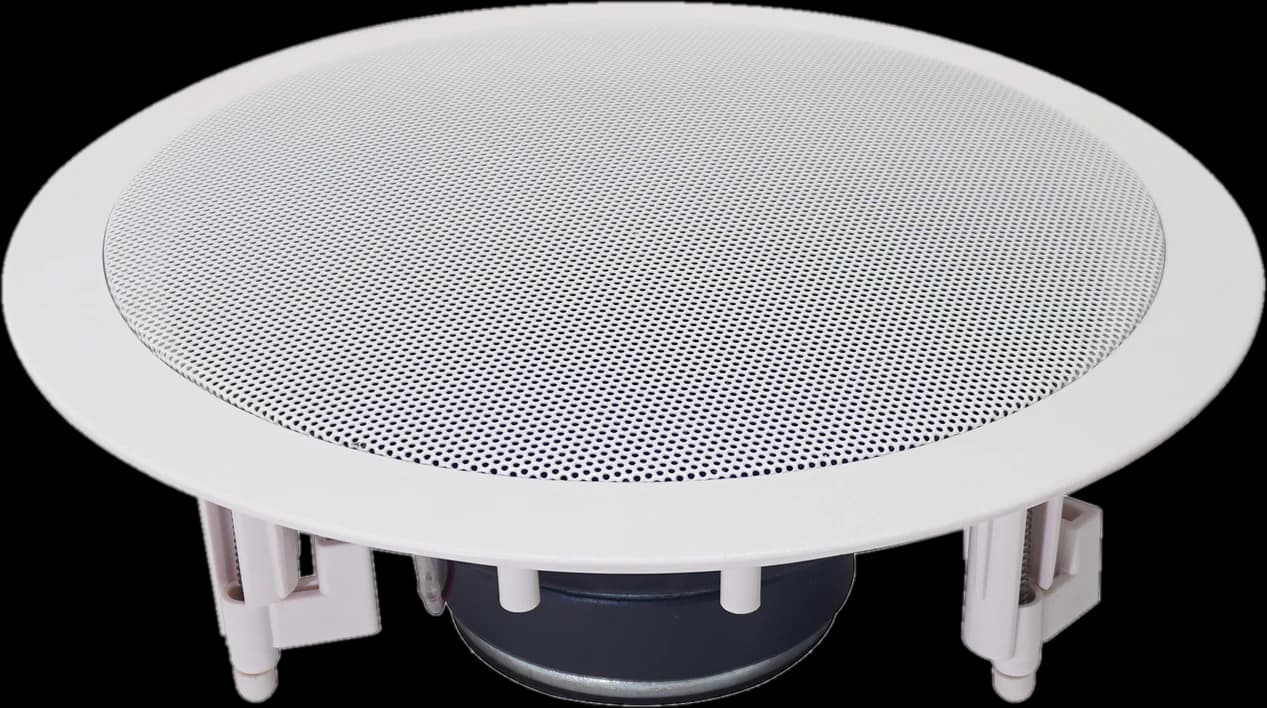

Small rooms with low ceilings need a speaker that covers a tight area cleanly rather than a wide one loosely. The CL5 is a 5.5″ two-way ceiling speaker with a 1″ high-frequency driver on an open-back frame behind a white grille, covering 90° by 90° from 100 Hz to 20 kHz. It fixes into the ceiling on spring tabs. We specify it for meeting rooms, hotel rooms, corridors, washrooms and retail fitting rooms, driven at 8 Ω.
CL, Ceiling Loudspeaker anlamına gelir. Tavana gömülen veya tavandan asılan hoparlörler; dağıtımlı konuşma ve müzik için: sayı sürücü boyutunu, P kesilecek tavanın olmadığı yerde asılan pendant modelini, HD tek ağ kablosu üzerinden ses ve güç alan Dante modelini, SUB ise tavan subwoofer'ını belirtir.
Öne çıkan özellikler
- 5.5″ düşük frekans sürücüsü artı 1″ yüksek frekans sürücüsü
- 90° × 90° kapsama
- 100 Hz ile 20 kHz arası
- 89 dB hassasiyet, 1 m'de 107 dB maksimum SPL
- 60 W güç kaldırma, 8 Ω

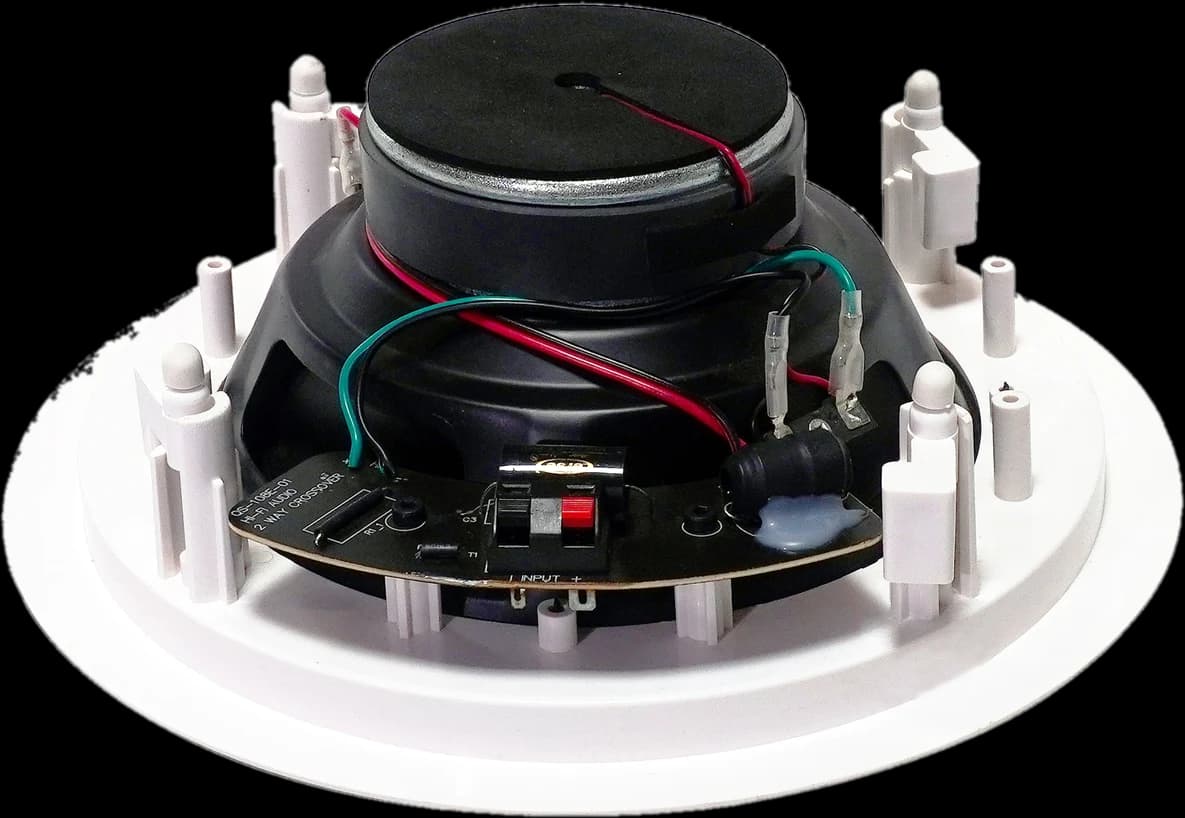

- Open-back frame, spring tabs, 2.1 kg
Teknik Özellikler
Mühendislik verileri. Her bir değerin hangi koşullarda belirtildiği tablonun altında açıklanmıştır.
Genel
- Tip
- Passive 2-way in-ceiling speaker, open-back frame
Bileşenler
- Sürücüler
- LF 1 × 5.5″, 1″ ses bobini · HF 1 × 1″, 1″ ses bobini
Akustik
Elektrik
Bağlantılar
- Konnektörler
- 2 × yaylı terminal
Askı Donanımı
- Montaj
- Yaylı tırnaklar
Fiziksel
- Kabin
- Open-back frame · white grille
- Net ağırlık7
- 2.1 kg / 5 lb
Ölçüm koşulları
- Maksimum SPL, 1 m'de tepe seviyedir; önerilen amplifikatörün kırpma noktasına kadar, SSOUNDS sistem ön ayarı uygulanmış halde, tepe faktörü 4 olan pembe gürültü ile sürülerek ölçülür. Tam bant genişliğine sahip kabinler serbest alan koşullarında belirtilir; yarım uzay olarak işaretlenen değerler, subwoofer'ların kullanıldığı koşul olan yansıtıcı bir düzlem üzerinde belirtilir ve bu yaklaşık 6 dB ekler.
- Frekans yanıtı, serbest alanda 1 m'de eksen üzerinde belirtilir. Değerin referans aldığı tolerans yanında belirtilir; tolerans verilmediğinde değer −6 dB bant genişliğidir.
- Duyarlılık, 1 m'de eksen üzerinde nominal empedansa 1 W ile belirtilir ve kabinin geçiş bandı boyunca ortalanır.
- Kapsama açıları, geçiş bandı boyunca ortalanmış nominal −6 dB değerleridir. Oktav başına yönlülük verileri, tahmin ve modelleme için SSOUNDS sistem tasarım desteğinden temin edilebilir.
- Güç dayanımı, iki saatlik bir süre boyunca 6 dB tepe faktörlü pembe gürültü kullanılarak AES2'ye göre derecelendirilmiştir. Program gücü AES değerinin iki katıdır; tepe gücü dört katıdır.
- Nominal empedans, amplifikatör yükü hesaplaması için üreticinin derecelendirmesidir; çalışma bandı boyunca minimum empedans daha düşük olabilir.
- Net ağırlık; ambalaj, flight case, aksesuarlar ve isteğe bağlı rigging donanımı hariçtir.
- Tüm değerler, yukarıdaki koşullar altında belirtilen üretim birimleri için tipik değerlerdir. Tekil birimler yayımlanan toleranslar içinde farklılık gösterebilir.
İndirmeler
Ürün belgeleri, açmak ücretsiz. Kayıt yok, form yok. Veri sayfası, altındaki sayfadan oluşturulmuş bir PDF'tir; kılavuz ise bir yazdırma sayfasıdır, bu nedenle yazdırmak veya PDF olarak kaydetmek için tarayıcınızı kullanın.
- Teknik veri sayfasıHer bir değer için ölçüm koşullarını içeren tam teknik özellik seti, modellenmiş yanıt eğrileri, güvenlik uyarıları ve garanti koşulları.PDF · SS-DS-CL5-TR-A4 · Rev. 2610 · Yayın tarihi 15 Eki 2026
- Teknik veri sayfası, tarayıcınızdaAynı belgenin sayfa hali; burada okumayı veya kendiniz yazdırmayı tercih ederseniz.HTML yazdırma görünümü · SS-DS-CL5-TR-A4 · Rev. 2610 · Yayın tarihi 15 Eki 2026
- Mimari ve mühendislik şartnamesiİhale belgeleri ve metraj listeleri için “shall be” paragrafı; bu ürünün kendi teknik özellik satırlarından yazılmıştır. Veri sayfasının bir bölümü.HTML bölümü · SS-DS-CL5-TR-A4
- Kullanım kılavuzuBu model için paketten çıkarma, bağlantı, kurulum, çalışma sınırları, bakım programı ve sorun giderme.HTML yazdırma görünümü · SS-UM-CL5-TR-A4 · Rev. 2610 · Yayın tarihi 15 Eki 2026
Tahmin yazılımları için hoparlör veri dosyaları (EASE için GLL ve CLF), 2D ve 3D çizimler ile sertifikasyon belgeleri talep üzerine verilir. support@s-soundspro.com adresine e-posta gönderin, bu modelin güncel sürümünü size ileteceğiz.
CL series serisinden daha fazlası
SSOUNDS
SSOUNDS CL8SUB
Yay tırnaklı montajlı arka kasalı 8″ asma tavan subwoofer, CL6 ve CL8 tavan bölgelerinin altındaki alt frekanslar.
SSOUNDS
SSOUNDS CL8
8″ iki yollu tavan hoparlörü, 70/100 V kademeli tam aralıklı arka plan ve ön plan sesi.
SSOUNDS
SSOUNDS CL8HD
Kendi amplifikatörü ve DSP'si olan 8″ iki yollu tavan hoparlörü; tek ağ kablosunda Dante sesi ve PoE gücü.
SSOUNDS
SSOUNDS CL6
6.5″ iki yollu tavan hoparlörü, gizli, 70/100 V tapping ile dengeli dağıtılmış ses.
SSOUNDS
SSOUNDS CL6P
Açık tavanlar için 6.5″ iki yollu sarkıt hoparlör, CL6'nın sürücüleri ve asılı bir muhafazada 70/100 V kademesi.
SSOUNDS

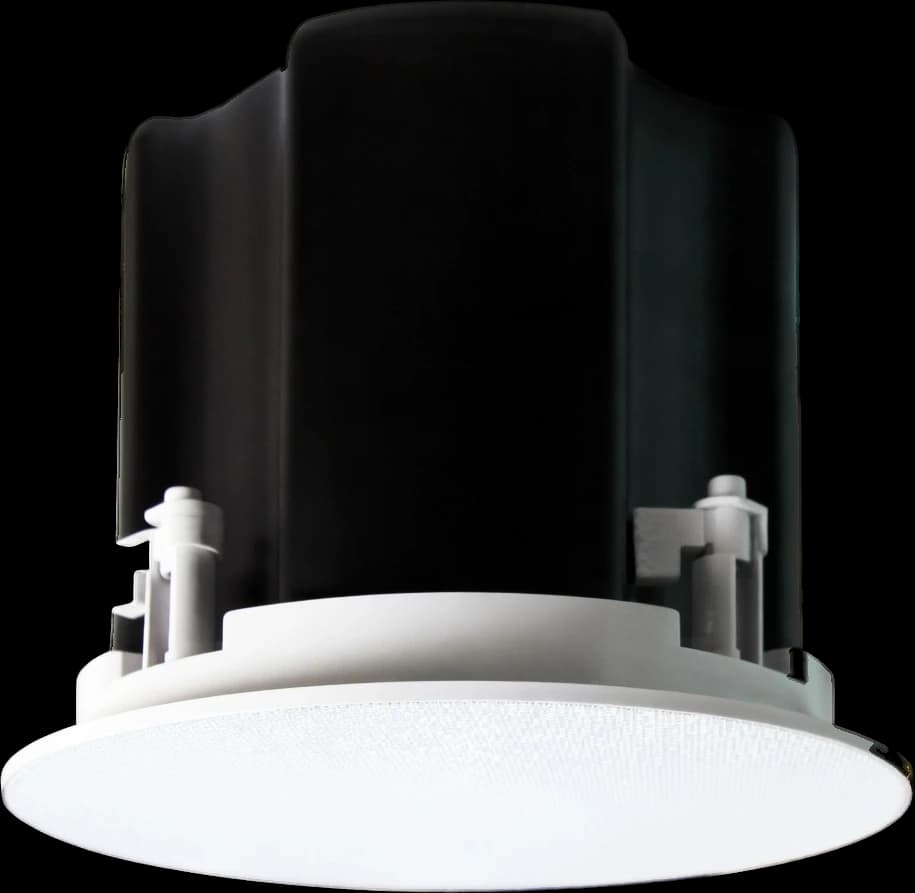

SSOUNDS CL6HD
