Teknik Veri Sayfası

Subwooferlar

SSOUNDS

SS-LS310-SUB

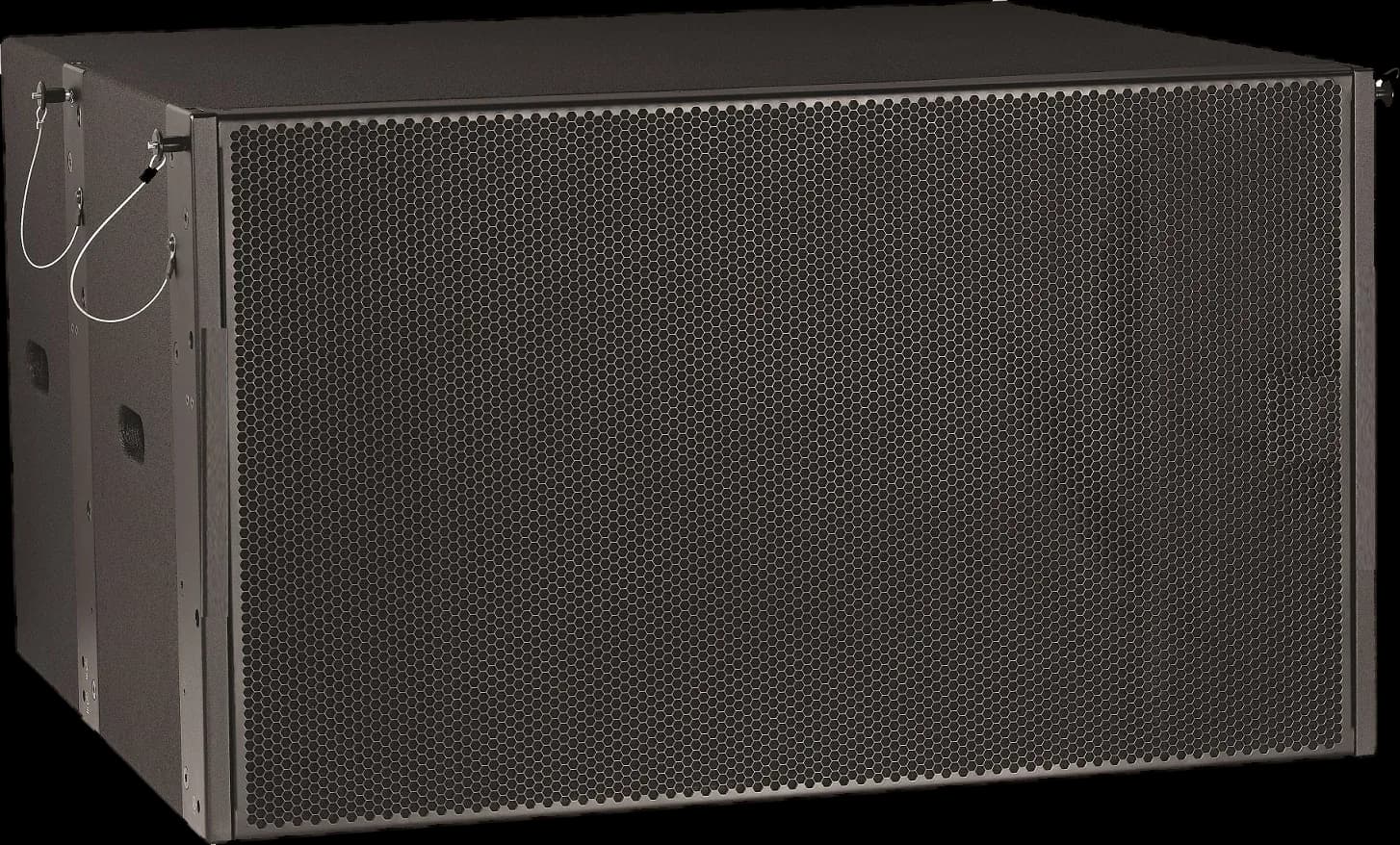

SSOUNDS LS310 Sub

Name: SSOUNDS
Telephone: +44 20 3769 6537

LS310 array'leri için uçan çift 18″ subwoofer, 23 Hz erişim, 143 dB tepe, aynı askıda uçar.

LS Sistemi'nin parçası. Ortak dizi donanımı üzerinde uçabilir çift 18 inç subwoofer. LS, Line Source anlamına gelir. Tam sistem dokümantasyonu: s-soundspro.com/systems/ls.

Bir bakışta

Model / SKU: SS-LS310-SUB
Kategori: Subwooferlar
Marka: SSOUNDS
Sürüş: Pasif
Durum: Yeni

Genel bakış

LS310 Sub, LS310 sistemini tamamlar: alüminyum alaşımlı kaldırma sistemi üzerinde LS310 array'inin içinde uçmak üzere tasarlanmış horn tasarımlı bas-refleks çift 18″ subwoofer, ayrı bir sub askısı olmadan askının bant genişliğini 23 Hz'e kadar uzatır. Sistem amplifikatöründen tek bir NL4 beslemesi alır, böylece sub hattı üstlerin NL8 kablo demetinden bağımsız kalır. SSOUNDS, sürücüleri 143 dB tepe çıkış için belirtir; su ve toza dayanıklı işlemli, destekli huş kontrplak kabinde. Tasarım zemin bası gerektirdiğinde yere istifleyin.

Aynı titanyum rigging ile LS310 array'lerinin içinde uçar, ayrı sub askısı yok
NL8'i tüm array kablo demetini taşır: kutu başına tek kabloda sub, LF, MF ve HF
23 Hz erişim ve 143 dB tepe SPL
2 × 18″ koni sürücü, 4″ bobin
Destekli huş kontrplakta horn tasarımlı bas-refleks kabin
Dış mekan işleri için su ve toza dayanıklı işlem
CardioSteer ön ayarları düşük frekans enerjisini sahneden uzaklaştırır

Teknolojiler

DynaControl: Sürekli çıkışta ses bobinleri ısınırken ayarlanmış tonal dengeyi korur.
CardioSteer: Düşük frekans enerjisini ileri yönlendiren yönlendirilebilir kardioid diziler.
FastSet: Sabit titanyum pimler ve tekrarlanabilir dizi geometrisi için kademeli açılı çelik ve alüminyum rigging.
SNet: Sistemdeki her amplifikatör ve işlemci için ağ üzerinden kontrol ve izleme.

Teknik özellikler

Genel

Tip	Uçabilen çift 18″ subwoofer · horn tasarımlı bas-refleks
Sertifikalar	CE · TÜV · EAC · WEEE

Akustik performans

Frekans yanıtı²	23 Hz – 400 Hz (−10 dB)
Kurulum	LS310 array'leri içinde asılı veya yere istiflenmiş
Hassasiyet³	103 dB SPL nominal (1 W @ 1 m)
Maksimum SPL¹	143 dB tepe @ 1 m (yarım uzay)

Dönüştürücüler ve bileşenler

Düşük frekans

2 × 18″ koni sürücü, 4″ bobin

Elektrik

Önerilen amplifikatör gücü⁴	4,800 W
Nominal empedans⁵	4 Ω
Krossover	Sistem alçak geçiren 100 Hz (sistem DSP'sinde 60 – 120 Hz seçilebilir)

Konnektörler ve G/Ç

Konnektörler	2 × NL4 speakON (giriş / link)
Pim haritası	1+/1− SUB · 2+/2− bağlantısız

Rigging ve montaj

Sistem	Yüksek kaliteli titanyum sabit rigging · alüminyum alaşım kaldırma, LS310 askılarına entegre olur
Dizi başına maksimum	LS serisi 16 elemanlı asma limitini paylaşır

Fiziksel ve yapı

Boyutlar (Y × G × D)⁷	500 × 858 × 750 mm
Net ağırlık⁶	62 kg / 137 lb
Kabin	Huş kontrplak · iç takviye plakaları · su ve toza dayanıklı işlem
Taşıma kulpları	2 yan · 2 arka gömme
Renk	Siyah (talep üzerine özel RAL)

Notlar

1.Maksimum SPL, 1 m'de tepe seviyedir; önerilen amplifikatörün kırpma noktasına kadar, SSOUNDS sistem ön ayarı uygulanmış halde, tepe faktörü 4 olan pembe gürültü ile sürülerek ölçülür. Tam bant genişliğine sahip kabinler serbest alan koşullarında belirtilir; yarım uzay olarak işaretlenen değerler, subwoofer'ların kullanıldığı koşul olan yansıtıcı bir düzlem üzerinde belirtilir ve bu yaklaşık 6 dB ekler.
2.Frekans yanıtı, serbest alanda 1 m'de eksen üzerinde belirtilir. Değerin referans aldığı tolerans yanında belirtilir; tolerans verilmediğinde değer −6 dB bant genişliğidir.
3.Duyarlılık, 1 m'de eksen üzerinde nominal empedansa 1 W ile belirtilir ve kabinin geçiş bandı boyunca ortalanır.
4.Önerilen amplifikatör gücü, SSOUNDS'un bu kabin için belirlediği amplifikatör çıkışıdır ve SSOUNDS sistem ön ayarı uygulanmış halde sürülür. Amplifikatör seçimine yol gösterir ve dönüştürücüler için bir AES güç dayanımı derecelendirmesi değildir.
5.Nominal empedans, amplifikatör yükü hesaplaması için üreticinin derecelendirmesidir; çalışma bandı boyunca minimum empedans daha düşük olabilir.
6.Net ağırlık; ambalaj, flight case, aksesuarlar ve isteğe bağlı rigging donanımı hariçtir.
7.Boyutlar milimetre cinsinden belirtilir ve aksi belirtilmedikçe dışarı taşan rigging donanımı, tutamaklar ve konektör panelleri hariçtir.
8.Tüm değerler, yukarıdaki koşullar altında belirtilen üretim birimleri için tipik değerlerdir. Tekil birimler yayımlanan toleranslar içinde farklılık gösterebilir.

Yönelme

İzobar diyagramı, yatay

Eşit ses basıncı çizgileri. Mavi: -6 dB. Kesikli: -12 dB. Beyaz bölge, eksen üzeri değerin 6 dB içinde kalır.

İzobar diyagramı, dikey

Eşit ses basıncı çizgileri. Mavi: -6 dB. Kesikli: -12 dB. Beyaz bölge, eksen üzeri değerin 6 dB içinde kalır.

Polar yanıt, yatay

Eksen üzerine göre normalleştirilmiştir. Halkalar -30 dB merkeze kadar 6 dB aralıklarla. 1/3 oktav bant gücü.

Polar yanıt, dikey

Eksen üzerine göre normalleştirilmiştir. Halkalar -30 dB merkeze kadar 6 dB aralıklarla. 1/3 oktav bant gücü.

Grafikler 23 Hz ile 400 Hz arasını kapsar; bu kabinin kendi çalışma bandıdır.

Grafik koşulları. Yönelme grafikleri, SSOUNDS sistem tahmin motoru tarafından bu ürünün sürücü takımının faz uyumlu dalga çözümü olarak hesaplanır: her yol, fiziksel yayıcısıyla temsil edilir (gerçek çapları ve aralıkları olan rijit pistonlu koniler; dalga kılavuzları sürekli ağız açıklıkları olarak, ağzın yön kontrolü sınırının üzerinde derecelendirilmiş kapsamayı flare kontrollü bir eksende korur ve ağzın kendi kırınım sınırını dalga cephesi şeklindeki bir eksende yayar; horn yüklü bir orta sürücü yüksek frekans ağzını paylaşır), kabinin sürüldüğü topolojide yayımlanan geçiş noktalarındaki krossoverlar üzerinden karmaşık basınç olarak toplanır (yollar bir sistem DSP amplifikatörünün ayrı kanallarında çalıştığında lineer fazlı FIR, pasif bir ağ bunları ayırdığında Linkwitz-Riley), yol hizalaması eksen üzerinde referans alınır ve 1/24 oktav bant gücü çözünürlüğü kullanılır. Tek kabin dikey değerleri, bir elemanın serbest alan hüzme genişlikleridir; bir line array'in yayımlanan eleman başına dikey kapsaması, onun rigging açılmasıdır, yani kavisli bir askıda bir elemanın kapsadığı sektördür. Kabin kenarı kırınımı, horn yükleme ayrıntısı, sürücü kırılması ve üretim toleransları hesaplamanın dışındadır. Tahmin yazılımı için yönelme dosyaları (GLL/CLF) yalnızca ölçülmüş verilerden verilir.

İndirmeler ve veri dosyaları

SSOUNDS LS310 Sub: Kullanım Kılavuzukılavuz
Yönelme tablosu, yatay (CSV) / dikeycsv
SSOUNDS LS310 Sub: Teknik Veri Sayfasıdatasheet

Tahmin yazılımı için hoparlör veri dosyaları (EASE için GLL / CLF), 2D ve 3D çizimler ile sertifikasyon belgeleri talep üzerine verilir. support@s-soundspro.com adresine başvurun; bu modelin güncel sürümünü size gönderelim.

Sistem çalıştırma

Önerilen: SSOUNDS D24X, LS310 Sub başına bir kanal (4 Ω), LS310 Sub preset'i yüklü olarak.

Mimari ve mühendislik şartnamesi

Subwoofer, SSOUNDS LS310 Sub tipinde olmalı ve uçurulabilir çift 18″ subwoofer olarak yapılandırılmalıdır, horn tasarımlı bas-refleks. Subwoofer, 2 × 18″ koni sürücüden, 4″ bobinli, bir düşük frekans bölümü içermelidir. Subwoofer aşağıdaki performans kriterlerini karşılayabilmelidir: 23 Hz – 400 Hz (−10 dB) frekans yanıtı; 143 dB tepe @ 1 m (yarım uzay) maksimum ses basıncı seviyesi; 103 dB SPL nominal (1 W @ 1 m) hassasiyet. Elektriksel olarak subwoofer 4 Ω nominal empedans, Sistem düşük geçiren 100 Hz'de (sistem DSP'sinde 60 – 120 Hz seçilebilir) bir geçiş frekansı sağlamalıdır. Ünite pasif olmalıdır. Bağlantı 2 × NL4 speakON (giriş / bağlantı) ile yapılmalıdır. Subwoofer huş kontrplaktan, iç takviye plakalarından, suya ve toza dayanıklı işlemden yapılmalı, 500 × 858 × 750 mm ölçülerinde olmalı ve 62 kg / 137 lb ağırlığında olmalıdır. Subwoofer, üreticinin iki (2) yıllık sınırlı garantisi kapsamında olmalı ve SSOUNDS veya SSOUNDS yetkili distribütörü tarafından tedarik edilmelidir. Danışman veya şartname mühendisinin önceden yazılı onayı olmadan alternatif kabul edilmeyecektir.

Güvenlik ve uygunluk

Bu ürünü şartnameye yazmadan, kurmadan veya çalıştırmadan önce bu bölümü okuyun. Bu bölüm, üniteyle birlikte verilen ürün dokümantasyonunda tam olarak belirtilen güvenlik gerekliliklerini özetler; ikisi arasında farklılık olması durumunda ürün dokümantasyonu esas alınır.

Asma ve rigging: Baş üstü asma potansiyel olarak tehlikelidir ve yalnızca eğitimli ve yetkin personel tarafından, SSOUNDS onaylı donanım kullanılarak, ilgili SSOUNDS rigging dokümantasyonunda yayımlanan çalışma yükü sınırları ve dizi konfigürasyonları içinde yapılmalıdır. Dizi başına belirtilen kabin sayısını veya belirtilen açılma sınırlarını asla aşmayın. Her kurulumdan önce tüm rigging bileşenlerini, pimleri ve tespit klipslerini kontrol edin; deforme olmuş, korozyona uğramış veya geçmişi bilinmeyen her bileşeni hizmetten çıkarın. Yerel mevzuatın gerektirdiği durumlarda ikincil güvenlik bağlantısı zorunludur. SSOUNDS, onaylı olmayan donanım kullanılarak veya yayımlanan sınırların dışında asılan sistemler için hiçbir sorumluluk kabul etmez.
Ses basıncı seviyesi ve işitme: Bu ekipman, kalıcı işitme hasarına yol açan ses basıncı seviyeleri üretebilir. Yakın mesafede yüksek seviyede çalıştırmayın ve operatörlerin, sahne sanatçılarının ve izleyicilerin maruziyetinin geçerli mesleki gürültü maruziyeti mevzuatına uygun olmasını sağlayın. Maruziyet sınırlarının aşılabileceği durumlarda kulak koruması sağlayın.
Ortam ve mekanik: Yayımlanmış bir IP derecesi aksini belirtmediği sürece, bu ürün iç mekanda veya örtü altında dış mekanda kullanım için tasarlanmıştır ve yağmurdan, birikmiş sudan ve uzun süreli doğrudan güneş ışığından korunmalıdır. Havalandırma açıklıklarının tıkalı olmadığından emin olun. Yalnızca ürün dokümantasyonunda açıklandığı şekilde istifleyin, direğe monte edin ve taşıyın; halkın erişiminin bulunduğu her yerde ürünü devrilmeye karşı emniyete alın.
Bertaraf: Kullanım ömrünün sonunda, ürünü ve ambalajını elektrikli ve elektronik ekipmanlara ilişkin yerel mevzuata uygun olarak bertaraf edin. Elektronik bileşenleri genel atıklarla birlikte bertaraf etmeyin.

Sınırlı garanti: iki (2) yıl

SSOUNDS ürünleri, son kullanıcı tarafından ilk satın alma tarihinden itibaren iki (2) yıllık bir süre boyunca malzeme ve işçilik hatalarına karşı garanti kapsamındadır. Bu süre içinde SSOUNDS, kendi takdirine bağlı olarak, arızalı ürünü parça ve işçilik ücreti almaksızın onaracak veya değiştirecektir. Ürün uygun şekilde paketlenmeli ve navlun önceden ödenmiş olarak, satın alma kanıtı ve SSOUNDS tarafından önceden verilen bir iade referansı eşliğinde SSOUNDS'a veya SSOUNDS yetkili bir servis merkezine gönderilmelidir. Yetkisiz onarım, değişiklik veya seri numarası etiketinin çıkarılması bu garantiyi geçersiz kılar.

Bu garanti aşağıdakileri kapsamaz

Kozmetik aşınma, yüzey kaplaması, ızgara kumaşı, boya ve sarf parçaları.
Yanlış kullanım, kötüye kullanım, kaza, ihmal veya bu sayfada yayımlanan değerlerin dışında çalıştırmadan kaynaklanan hasarlar.
Teslimattan sonra nakliye veya taşımadan ya da iade sırasında yetersiz paketlemeden kaynaklanan hasarlar.
Şebeke veya jeneratör besleme arızalarından (aşırı gerilim, düşük gerilim, faz dengesizliği, dalgalanma veya hatalı topraklama) ya da yıldırımdan kaynaklanan hasarlar.
Kullanım koşulları için yayımlanmış bir IP derecesi taşımayan ürünlerde su, toz veya korozyon girişi.
Bu sayfada önerilen konfigürasyonun dışında amplifikasyon veya işlemeden ya da üçüncü taraf ön ayarlarından kaynaklanan hasarlar.
SSOUNDS'tan veya SSOUNDS yetkili bir distribütöründen satın alınmayan ürünler.

Bu garanti, satın alanın geçerli tüketici hukuku kapsamında sahip olabileceği yasal haklara ek olup bu hakları etkilemez. Sunulan tek garantidir; açık veya zımni başka hiçbir garanti verilmez.

Garanti talepleri ve iade referansları: support@s-soundspro.com · +44 20 3769 6537

Yasal bildirim

Bu veri sayfasındaki tüm bilgiler önceden bildirilmeksizin değiştirilebilir. SSOUNDS, sürekli ürün geliştirme süreci içinde teknik özellikleri, tasarımı ve yapıyı değiştirme hakkını saklı tutar.

Teknik özellikler, çizimler ve görseller sistem tasarımı ve ihale dokümantasyonunda yol gösterici olarak sağlanmıştır. Bir değerin tasarım için kritik olduğu durumlarda, bir şartnameyi taahhüt etmeden önce bu değeri SSOUNDS ile yazılı olarak teyit edin.

Buradaki tüm metin, görsel ve çizimler SSOUNDS'un mülkiyetindedir. Tüm ticari markalar ve tescilli ticari markalar ilgili sahiplerinin mülkiyetindedir.
