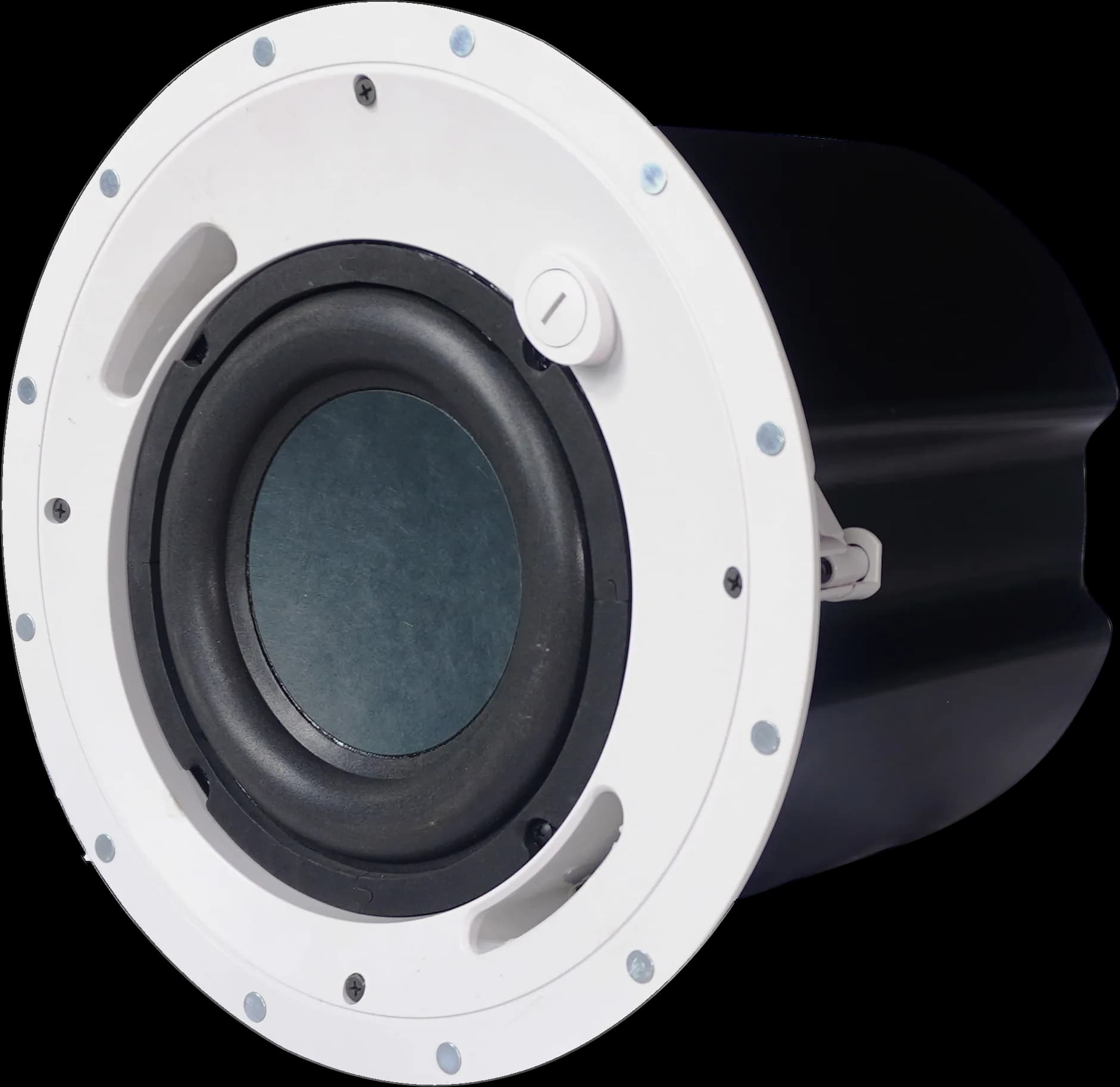

SSOUNDS CL8SUB

Name: SSOUNDS
Telephone: +44 20 3769 6537

مضخم صوتي 8″ مدمج بالسقف في علبة خلفية بتركيب ألسنة نابضية، الترددات المنخفضة تحت مناطق سقف CL6 و CL8.

CL يرمز إلى Ceiling Loudspeaker.

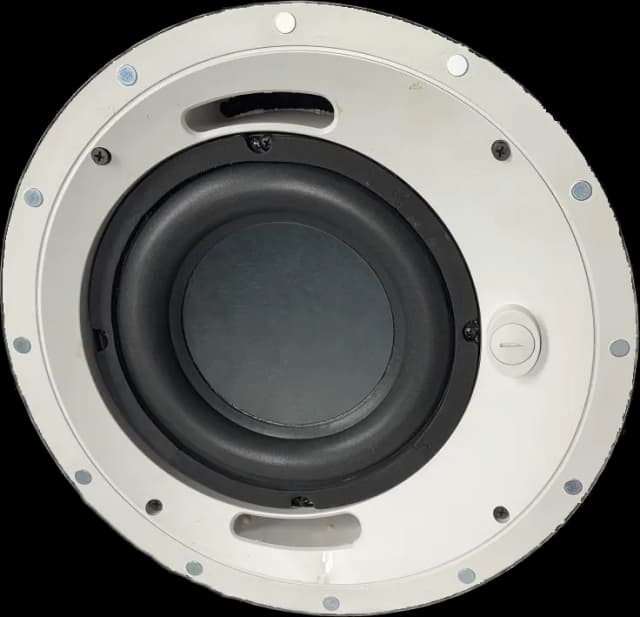

SSOUNDS CL8SUB subwoofer, view 2 of 3 — SSOUNDS CL8SUB · صور المنتج

نظرة سريعة

الطراز / رمز التخزين: SS-CL8SUB
الفئة: مضخمات الصوت
العلامة التجارية: SSOUNDS
الحالة: جديد

التطبيقات

السقفمكبر الصوت الفرعيتركيبتجاري

نظرة عامة

مكبرات السقف الصغيرة تنقل الكلام والموسيقى الخلفية جيدًا وتترك الترددات المنخفضة، وهذا ما يجعل الموسيقى في مطعم أو بار فندق تبدو رقيقة. يضيف CL8SUB هذه الترددات من السقف: مضخم صوت واحد 8″ في علبة خلفية محززة تناسب فتحة السقف على ألسنة نابضية، فيأتي الباس من نفس مستوى مكبرات CL6 وCL8 المحيطة به ولا يقف شيء على الأرض. نحدده للمطاعم والفنادق ومتاجر التجزئة والمنتجعات والغرف الجانبية للمساجد ودور العبادة الأخرى. وهو مزود بفتحة تهوية، لذا شغله عبر مرشح تمرير عالٍ، ويُضبط صنبور 100 V الخاص به من الأمام بمفك بعد تثبيته في السقف. يأتي كابل أمان فولاذي 4 mm في الصندوق، فيحصل المركب على نقطة تثبيت ثانية إلى هيكل المبنى دون البحث عن واحدة: بلاطة السقف غير مصممة لتحمل مضخم صوت بمفردها.

1 × 8″ ووفر
علبة خلفية بحواف مموجة
تركيب سقفي بألسنة نابضية
امتداد الترددات المنخفضة لمناطق سقف CL6 و CL8

المواصفات

عام

النوع

مضخم صوتي مدمج بالسقف

الأداء الصوتي

استجابة التردد²	50 Hz – 190 Hz (−10 dB)
التغطية⁴	متعدد الاتجاهات
الحساسية³	89 dB (1 W @ 1 m)
أقصى SPL¹	115 dB ذروة @ 1 م
محاذاة الصندوق	مفتوح (يُشغَّل عبر مرشح تمرير عالي أسفل نطاق المرور)

المحوّلات والمكونات

المشغل

1 × 8″ ووفر

الكهرباء

تحمل القدرة⁵	200 W RMS، 800 W peak
المعاوقة الاسمية⁶	8 Ω
التشغيل	خط 70 / 100 V (مستجيب) أو 8 Ω منخفض المقاومة
مآخذ (100 V)	8 Ω / 25 / 50 / 100 W
صنابير (70 V)	8 Ω / 12.5 / 25 / 50 W
اختيار النقرة	محدد دوار يمكن الوصول إليه من الأمام، قابل للضبط بعد التركيب

الموصلات والمداخل والمخارج

الموصلات

طرف توصيل 5-way

التجهيز والتركيب

التركيب	ألسنة نابضية
نقطة تثبيت الأمان	كابل أمان فولاذي 4 mm، مرفق (تعليق ثانوي إلى هيكل المبنى)

الخصائص الفيزيائية والإنشاء

التغليف	علبة خلفية بحواف مموجة
الأبعاد⁸	321 × 321 × 215 mm
فتحة التركيب	Ø 290 mm، عمق تركيب 215 mm
الوزن الصافي⁷	5.6 kg / 12.3 lb

ملاحظات

1.الحد الأقصى لمستوى ضغط الصوت هو مستوى الذروة عند 1 م، مدفوعاً بضوضاء وردية بعامل قمة 4 إلى نقطة القطع للمضخم الموصى به، مع تطبيق إعداد نظام SSOUNDS. يتم تحديد العبوات كاملة النطاق في ظروف المجال الحر؛ الأرقام المميزة بنصف المسافة محددة فوق مستوى عاكس، وهي الحالة التي تُنشر فيها مضخمات الصوت الفرعية، مما يضيف حوالي 6 ديسيبل.
2.يتم تحديد استجابة التردد على المحور عند 1 م في مجال حر. التفاوت الذي يُشار إليه بالرقم مذكور بجانبه؛ حيث لا يُعطى تفاوت، يكون الرقم هو نطاق −6 ديسيبل.
3.يتم تحديد الحساسية عند 1 واط في المعاوقة الاسمية عند 1 م على المحور، بمتوسط عبر نطاق مرور العبوة.
4.زوايا التغطية هي قيم اسمية −6 ديسيبل بمتوسط عبر نطاق المرور. بيانات الاتجاهية لكل أوكتاف متاحة من دعم تصميم نظام SSOUNDS للتنبؤ والنمذجة.
5.تم تصنيف تحمل القدرة وفقاً لـ AES2 باستخدام ضوضاء وردية بعامل قمة 6 ديسيبل على مدى ساعتين. قدرة البرنامج هي ضعف تصنيف AES؛ قدرة الذروة أربعة أضعاف.
6.المعاوقة الاسمية هي تصنيف الشركة المصنعة لحساب حمل المضخم؛ قد تكون المعاوقة الدنيا عبر نطاق التشغيل أقل.
7.الوزن الصافي لا يشمل التغليف، وحقيبة السفر، والملحقات، ومعدات التعليق الاختيارية.
8.الأبعاد مذكورة بالمليمترات ولا تشمل معدات التعليق البارزة، والمقابض، ولوحات الموصلات ما لم يُذكر خلاف ذلك.
9.جميع الأرقام هي قيم نموذجية لوحدات الإنتاج محددة في الظروف المذكورة أعلاه. قد تختلف الوحدات الفردية ضمن التفاوتات المنشورة.

الاتجاهية (خطوط تساوي الضغط / البالون). بيانات الاتجاهية المقيسة (خطوط تساوي الضغط، والبالون، وGLL/CLF لبرنامج EASE) قيد الإعداد. نحن لا ننشر إلا المخططات القطبية المقيسة. تواصل معنا لمعرفة حالة القياس الحالية لهذا الطراز.

التنزيلات وملفات البيانات

SSOUNDS CL8SUB: دليل المستخدمmanual
SSOUNDS CL8C: ورقة بيانات فنيةdatasheet

تُصدر ملفات بيانات مكبر الصوت لبرامج التنبؤ (GLL / CLF لبرنامج EASE)، والرسومات ثنائية وثلاثية الأبعاد، ووثائق الاعتماد عند الطلب. تواصل معنا على support@s-soundspro.com وسنرسل لك الإصدار الحالي لهذا الطراز.

المواصفات المعمارية والهندسية

يجب أن يكون مكبر الصوت الفرعي من نوع SSOUNDS CL8SUB، ومهيأ كمكبر صوت فرعي داخل السقف. يجب أن يكون مكبر الصوت الفرعي قادراً على تلبية معايير الأداء التالية: استجابة ترددية من 50 Hz إلى 190 Hz (−10 dB)؛ مستوى ضغط صوت أقصى 115 dB ذروة @ 1 م؛ حساسية 89 dB (1 W @ 1 م)؛ تغطية اسمية متعددة الاتجاهات. كهربائياً، يجب أن يوفر مكبر الصوت الفرعي قدرة تحمل 200 W RMS، 800 W ذروة، ومعاوقة اسمية 8 Ω. يجب أن يكون التوصيل عبر كتلة أطراف خماسية الاتجاه. يجب أن يكون مكبر الصوت الفرعي مصنوعاً بتصميم منفذ (يُشغل عبر مرشح تمرير عالي أسفل نطاق التمرير)، بقياس 321 × 321 × 215 مم، ويزن 5.6 كجم / 12.3 رطل. يجب أن يكون تجهيز التعليق عبر ألسنة زنبركية. يجب أن يكون مكبر الصوت الفرعي مشمولاً بضمان الشركة المصنعة المحدود لمدة سنتين (2)، ويجب أن يتم توريده من SSOUNDS أو موزع معتمد من SSOUNDS. لن يُقبل أي بديل دون موافقة كتابية مسبقة من الاستشاري أو المهندس المحدد.

السلامة والامتثال

اقرأ هذا القسم قبل تحديد هذا المنتج أو تركيبه أو تشغيله. وهو يلخّص متطلبات السلامة الواردة بالكامل في وثائق المنتج المرفقة مع الوحدة؛ وفي حال الاختلاف بينهما، تكون الأولوية لوثائق المنتج.

التعليق والتجهيز: يُعدّ التعليق العلوي أمراً محفوفاً بالمخاطر، ولا يجوز تنفيذه إلا بواسطة أفراد مدرَّبين وأكفاء باستخدام معدات تجهيز معتمدة من SSOUNDS، ضمن حدود الحمل التشغيلي وتكوينات المصفوفات المنشورة في وثائق التجهيز ذات الصلة من SSOUNDS. لا تتجاوز أبداً العدد المحدَّد من الوحدات لكل مصفوفة أو حدود الفتح الزاوي المحدَّدة. افحص جميع مكونات التجهيز والمحاور ومشابك التثبيت قبل كل عملية تركيب، واستبعد من الخدمة أي مكوّن مشوَّه أو متآكل أو مجهول التاريخ. يُشترط تثبيت أمان ثانوي حيثما تقتضي اللوائح المحلية ذلك. لا تتحمل SSOUNDS أي مسؤولية عن الأنظمة المعلَّقة باستخدام معدات غير معتمدة أو خارج الحدود المنشورة.
مستوى ضغط الصوت والسمع: هذا الجهاز قادر على إنتاج مستويات ضغط صوت تسبب تلفاً دائماً للسمع. لا تشغّله بمستوى مرتفع على مسافة قريبة، وتأكد من امتثال تعرّض المشغّلين والفنانين والجمهور للوائح تعرّض الضوضاء المهنية المعمول بها. وفّر حماية للسمع حيثما يُحتمل تجاوز حدود التعرّض.
البيئة والميكانيكا: ما لم تنص درجة حماية IP منشورة على خلاف ذلك، فهذا المنتج مخصص للاستخدام الداخلي أو للاستخدام الخارجي تحت مظلة، ويجب حمايته من المطر والمياه الراكدة وأشعة الشمس المباشرة المطوّلة. تأكد من عدم انسداد فتحات التهوية. لا تكدّس الجهاز أو تركّبه على حامل أو تنقله إلا كما هو موضح في وثائق المنتج، وأمّن الجهاز ضد السقوط في أي مكان يتاح فيه الجمهور.
التخلص من الجهاز: عند انتهاء العمر التشغيلي، تخلّص من المنتج وأي تغليف وفقاً للوائح المحلية الخاصة بالمعدات الكهربائية والإلكترونية. لا تتخلص من المكونات الإلكترونية في النفايات العامة.

ضمان محدود: سنتان (2)

تضمن SSOUNDS منتجاتها ضد عيوب المواد والصناعة لمدة سنتين (2) من تاريخ الشراء الأصلي من قِبل المستخدم النهائي. وخلال تلك المدة، تقوم SSOUNDS، حسب تقديرها، بإصلاح العنصر المعيب أو استبداله دون أي مقابل عن قطع الغيار أو العمالة. يجب تغليف العنصر تغليفاً مناسباً وإرساله، مع دفع أجرة النقل مسبقاً، إلى SSOUNDS أو إلى مركز خدمة معتمد من SSOUNDS، مرفقاً بإثبات الشراء ورقم مرجعي للإرجاع تصدره SSOUNDS مسبقاً. يُبطل هذا الضمان أي إصلاح أو تعديل غير مصرَّح به أو إزالة ملصق الرقم التسلسلي.

لا يغطي هذا الضمان

التآكل المظهري، والطلاء، وقماش الشبكة، والدهان، والأجزاء الاستهلاكية.
الأضرار الناتجة عن سوء الاستخدام أو الإساءة أو الحوادث أو الإهمال أو التشغيل خارج التصنيفات المنشورة في هذه الورقة.
الأضرار الناتجة عن النقل أو المناولة بعد التسليم، أو عن تغليف غير مناسب عند الإرجاع.
الأضرار الناتجة عن أعطال مصدر التيار الرئيسي أو المولد (فرط الجهد، أو انخفاض الجهد، أو اختلال الأطوار، أو اندفاع الجهد، أو التأريض غير الصحيح) أو عن الصواعق.
تسرّب المياه أو الغبار أو التآكل في المنتجات التي لا تحمل درجة حماية IP منشورة لظروف الاستخدام.
الأضرار الناتجة عن التضخيم أو المعالجة خارج التكوين الموصى به في هذه الورقة، أو عن إعدادات مسبقة من أطراف ثالثة.
المنتجات غير المشتراة من SSOUNDS أو من موزع معتمد من SSOUNDS.

هذا الضمان إضافة إلى أي حقوق قانونية قد تكون للمشتري بموجب قانون حماية المستهلك المعمول به، ولا يؤثر عليها. وهو الضمان الوحيد المقدَّم؛ ولا يُقدَّم أي ضمان آخر، صريحاً كان أو ضمنياً.

مطالبات الضمان وأرقام الإرجاع المرجعية: support@s-soundspro.com · +44 20 3769 6537

إشعار قانوني

جميع المعلومات الواردة في ورقة البيانات هذه عرضة للتغيير دون إشعار. وتحتفظ SSOUNDS بحق تعديل المواصفات والتصميم والإنشاء في إطار التطوير المستمر للمنتج.

المواصفات والرسومات والصور مقدَّمة للإرشاد في تصميم الأنظمة ووثائق المناقصات. وحيثما كانت أي قيمة حاسمة في التصميم، أكّدها كتابياً مع SSOUNDS قبل الالتزام بالمواصفة.

جميع النصوص والصور والرسومات الواردة هنا هي ملك لـ SSOUNDS. وجميع العلامات التجارية والعلامات التجارية المسجلة هي ملك لأصحابها المعنيين.
