ورقة بيانات فنية
أعمدة
SSOUNDS
SS-LC100B

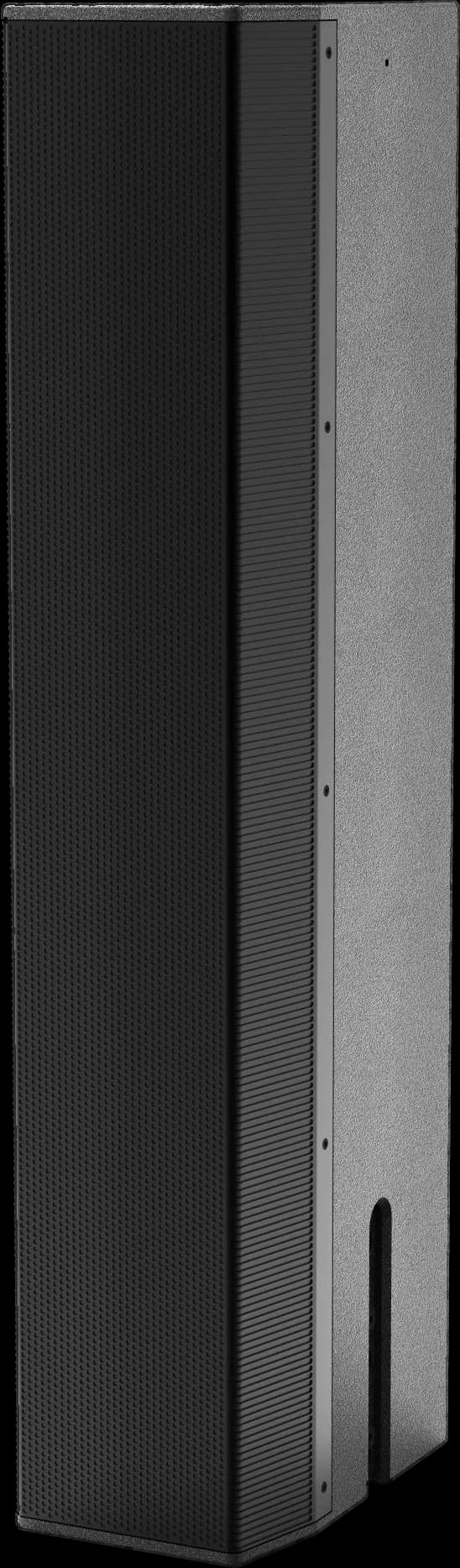

SSOUNDS LC100B
عمود باس 6 × 6.5″ للـ LC100، من 65 Hz إلى 1 kHz، بنفس حجم الكابينة 1022 mm.
جزء من نظام LC. ستة مشغلات بحجم 6.5″، من 65 Hz إلى 1 kHz، عمود الباس للطراز LC100 في حجم الهيكل نفسه البالغ 1,022 مم. LC يرمز إلى Line Column. الوثائق الكاملة للنظام على s-soundspro.com/systems/lc.
نظرة سريعة
- الطراز / رمز التخزين
- SS-LC100B
- الفئة
- أعمدة
- العلامة التجارية
- SSOUNDS
- نظام التشغيل
- سلبي
- الطاقة
- 900 W
- الحالة
- جديد
التطبيقات
نظرة عامة
عندما يحمل LC100 الموسيقى في قاعة كبيرة، تحتاج النطاق المنخفض إلى مساحة مخروطية أكبر مما يحمله عمود واحد، وغالباً لا يكون صب ووفر أرضي مقبولاً في معبد أو قاعة صلاة. LC100B هو عمود الباس الخاص به: ستة مشغلات مخروطية 6.5″ بملفات صوتية 2″ تغطي من 65 Hz إلى 1 kHz، بقدرة 900 W AES، في كابينة بنفس حجم LC100. عند تركيبه بجانب LC100 أو أسفله، يضيف ثقلاً في الترددات المنخفضة دون إضافة شكل مختلف إلى الجدار.
- 6 × مشغلات مخروطية 6.5″ بملفات صوتية 2″
- من 65 Hz إلى 1 kHz (−10 dB)
- 126 dB مستمر عند 1 m
- 900 W AES، 3,600 W ذروة، 8 Ω
- نفس حجم الكابينة 1022 mm الخاص بـ LC100
- 2 × NL4 speakON، 20 kg
المواصفات
عام
| النوع | مصفوفة عمودية سلبية للباس |
الأداء الصوتي
| استجابة التردد2 | 65 Hz – 1 kHz (−10 dB) |
| التغطية4 | 135° (H) × 135° (V) |
| أقصى SPL1 | 126 dB مستمر @ 1 m |
| الحساسية3 | 97 dB (1 W @ 1 m) |
المحوّلات والمكونات
| المشغلات | 6 × 6.5″ مشغلات مخروطية، ملف صوتي 2″ |
الكهرباء
| تحمل الطاقة (AES / قصوى)5 | 900 W / 3,600 W |
| المعاوقة الاسمية6 | 8 Ω |
الموصلات والمداخل والمخارج
| الموصلات | 2 × NL4 speakON |
التجهيز والتركيب
| التركيب | حامل جداري · تعليق سقفي |
الخصائص الفيزيائية والإنشاء
| الأبعاد (H × W × D)8 | 1022 × 210 × 300 mm |
| الوزن الصافي7 | 20 kg / 44 lb |
| التغليف | خشب |
ملاحظات
- 1.الحد الأقصى لمستوى ضغط الصوت هو مستوى الذروة عند 1 م، مدفوعاً بضوضاء وردية بعامل قمة 4 إلى نقطة القطع للمضخم الموصى به، مع تطبيق إعداد نظام SSOUNDS. يتم تحديد العبوات كاملة النطاق في ظروف المجال الحر؛ الأرقام المميزة بنصف المسافة محددة فوق مستوى عاكس، وهي الحالة التي تُنشر فيها مضخمات الصوت الفرعية، مما يضيف حوالي 6 ديسيبل.
- 2.يتم تحديد استجابة التردد على المحور عند 1 م في مجال حر. التفاوت الذي يُشار إليه بالرقم مذكور بجانبه؛ حيث لا يُعطى تفاوت، يكون الرقم هو نطاق −6 ديسيبل.
- 3.يتم تحديد الحساسية عند 1 واط في المعاوقة الاسمية عند 1 م على المحور، بمتوسط عبر نطاق مرور العبوة.
- 4.زوايا التغطية هي قيم اسمية −6 ديسيبل بمتوسط عبر نطاق المرور. بيانات الاتجاهية لكل أوكتاف متاحة من دعم تصميم نظام SSOUNDS للتنبؤ والنمذجة.
- 5.تم تصنيف تحمل القدرة وفقاً لـ AES2 باستخدام ضوضاء وردية بعامل قمة 6 ديسيبل على مدى ساعتين. قدرة البرنامج هي ضعف تصنيف AES؛ قدرة الذروة أربعة أضعاف.
- 6.المعاوقة الاسمية هي تصنيف الشركة المصنعة لحساب حمل المضخم؛ قد تكون المعاوقة الدنيا عبر نطاق التشغيل أقل.
- 7.الوزن الصافي لا يشمل التغليف، وحقيبة السفر، والملحقات، ومعدات التعليق الاختيارية.
- 8.الأبعاد مذكورة بالمليمترات ولا تشمل معدات التعليق البارزة، والمقابض، ولوحات الموصلات ما لم يُذكر خلاف ذلك.
- 9.جميع الأرقام هي قيم نموذجية لوحدات الإنتاج محددة في الظروف المذكورة أعلاه. قد تختلف الوحدات الفردية ضمن التفاوتات المنشورة.
الاتجاهية (خطوط تساوي الضغط / البالون). بيانات الاتجاهية المقيسة (خطوط تساوي الضغط، والبالون، وGLL/CLF لبرنامج EASE) قيد الإعداد. نحن لا ننشر إلا المخططات القطبية المقيسة. تواصل معنا لمعرفة حالة القياس الحالية لهذا الطراز.
التنزيلات وملفات البيانات
تُصدر ملفات بيانات مكبر الصوت لبرامج التنبؤ (GLL / CLF لبرنامج EASE)، والرسومات ثنائية وثلاثية الأبعاد، ووثائق الاعتماد عند الطلب. تواصل معنا على support@s-soundspro.com وسنرسل لك الإصدار الحالي لهذا الطراز.
المواصفات المعمارية والهندسية
يجب أن تكون الوحدة من نوع SSOUNDS LC100B، ومهيأة كمصفوفة عمود باس سلبية. يجب أن تكون الوحدة قادرة على تلبية معايير الأداء التالية: استجابة ترددية من 65 Hz إلى 1 kHz (−10 dB)؛ مستوى ضغط صوت أقصى 126 dB مستمر عند 1 m؛ حساسية 97 dB (1 W عند 1 m)؛ تغطية اسمية 135° (أفقي) × 135° (عمودي). كهربائياً، يجب أن توفر الوحدة قدرة تحمل 900 W / 3,600 W، ومعاوقة اسمية 8 Ω. يجب أن يكون التوصيل عبر 2 × NL4 speakON. يجب أن تكون الوحدة مصنوعة من الخشب، بأبعاد 1022 × 210 × 300 mm، ويجب أن تزن 20 kg / 44 lb. يجب أن تكون تجهيزات التعليق عبارة عن حامل حائط، وتعليق سقفي. يجب أن تكون الوحدة مشمولة بضمان الشركة المصنعة المحدود لمدة سنتين (2)، ويجب أن يتم توريدها من قبل SSOUNDS أو موزع معتمد من SSOUNDS. لن يتم قبول أي بديل دون موافقة كتابية مسبقة من الاستشاري أو المهندس المحدد.
السلامة والامتثال
اقرأ هذا القسم قبل تحديد هذا المنتج أو تركيبه أو تشغيله. وهو يلخّص متطلبات السلامة الواردة بالكامل في وثائق المنتج المرفقة مع الوحدة؛ وفي حال الاختلاف بينهما، تكون الأولوية لوثائق المنتج.
- التعليق والتجهيز
- يُعدّ التعليق العلوي أمراً محفوفاً بالمخاطر، ولا يجوز تنفيذه إلا بواسطة أفراد مدرَّبين وأكفاء باستخدام معدات تجهيز معتمدة من SSOUNDS، ضمن حدود الحمل التشغيلي وتكوينات المصفوفات المنشورة في وثائق التجهيز ذات الصلة من SSOUNDS. لا تتجاوز أبداً العدد المحدَّد من الوحدات لكل مصفوفة أو حدود الفتح الزاوي المحدَّدة. افحص جميع مكونات التجهيز والمحاور ومشابك التثبيت قبل كل عملية تركيب، واستبعد من الخدمة أي مكوّن مشوَّه أو متآكل أو مجهول التاريخ. يُشترط تثبيت أمان ثانوي حيثما تقتضي اللوائح المحلية ذلك. لا تتحمل SSOUNDS أي مسؤولية عن الأنظمة المعلَّقة باستخدام معدات غير معتمدة أو خارج الحدود المنشورة.
- مستوى ضغط الصوت والسمع
- هذا الجهاز قادر على إنتاج مستويات ضغط صوت تسبب تلفاً دائماً للسمع. لا تشغّله بمستوى مرتفع على مسافة قريبة، وتأكد من امتثال تعرّض المشغّلين والفنانين والجمهور للوائح تعرّض الضوضاء المهنية المعمول بها. وفّر حماية للسمع حيثما يُحتمل تجاوز حدود التعرّض.
- البيئة والميكانيكا
- ما لم تنص درجة حماية IP منشورة على خلاف ذلك، فهذا المنتج مخصص للاستخدام الداخلي أو للاستخدام الخارجي تحت مظلة، ويجب حمايته من المطر والمياه الراكدة وأشعة الشمس المباشرة المطوّلة. تأكد من عدم انسداد فتحات التهوية. لا تكدّس الجهاز أو تركّبه على حامل أو تنقله إلا كما هو موضح في وثائق المنتج، وأمّن الجهاز ضد السقوط في أي مكان يتاح فيه الجمهور.
- التخلص من الجهاز
- عند انتهاء العمر التشغيلي، تخلّص من المنتج وأي تغليف وفقاً للوائح المحلية الخاصة بالمعدات الكهربائية والإلكترونية. لا تتخلص من المكونات الإلكترونية في النفايات العامة.
ضمان محدود: سنتان (2)
تضمن SSOUNDS منتجاتها ضد عيوب المواد والصناعة لمدة سنتين (2) من تاريخ الشراء الأصلي من قِبل المستخدم النهائي. وخلال تلك المدة، تقوم SSOUNDS، حسب تقديرها، بإصلاح العنصر المعيب أو استبداله دون أي مقابل عن قطع الغيار أو العمالة. يجب تغليف العنصر تغليفاً مناسباً وإرساله، مع دفع أجرة النقل مسبقاً، إلى SSOUNDS أو إلى مركز خدمة معتمد من SSOUNDS، مرفقاً بإثبات الشراء ورقم مرجعي للإرجاع تصدره SSOUNDS مسبقاً. يُبطل هذا الضمان أي إصلاح أو تعديل غير مصرَّح به أو إزالة ملصق الرقم التسلسلي.
لا يغطي هذا الضمان
- التآكل المظهري، والطلاء، وقماش الشبكة، والدهان، والأجزاء الاستهلاكية.
- الأضرار الناتجة عن سوء الاستخدام أو الإساءة أو الحوادث أو الإهمال أو التشغيل خارج التصنيفات المنشورة في هذه الورقة.
- الأضرار الناتجة عن النقل أو المناولة بعد التسليم، أو عن تغليف غير مناسب عند الإرجاع.
- الأضرار الناتجة عن أعطال مصدر التيار الرئيسي أو المولد (فرط الجهد، أو انخفاض الجهد، أو اختلال الأطوار، أو اندفاع الجهد، أو التأريض غير الصحيح) أو عن الصواعق.
- تسرّب المياه أو الغبار أو التآكل في المنتجات التي لا تحمل درجة حماية IP منشورة لظروف الاستخدام.
- الأضرار الناتجة عن التضخيم أو المعالجة خارج التكوين الموصى به في هذه الورقة، أو عن إعدادات مسبقة من أطراف ثالثة.
- المنتجات غير المشتراة من SSOUNDS أو من موزع معتمد من SSOUNDS.
هذا الضمان إضافة إلى أي حقوق قانونية قد تكون للمشتري بموجب قانون حماية المستهلك المعمول به، ولا يؤثر عليها. وهو الضمان الوحيد المقدَّم؛ ولا يُقدَّم أي ضمان آخر، صريحاً كان أو ضمنياً.
مطالبات الضمان وأرقام الإرجاع المرجعية: support@s-soundspro.com · +44 20 3769 6537
إشعار قانوني
جميع المعلومات الواردة في ورقة البيانات هذه عرضة للتغيير دون إشعار. وتحتفظ SSOUNDS بحق تعديل المواصفات والتصميم والإنشاء في إطار التطوير المستمر للمنتج.
المواصفات والرسومات والصور مقدَّمة للإرشاد في تصميم الأنظمة ووثائق المناقصات. وحيثما كانت أي قيمة حاسمة في التصميم، أكّدها كتابياً مع SSOUNDS قبل الالتزام بالمواصفة.
جميع النصوص والصور والرسومات الواردة هنا هي ملك لـ SSOUNDS. وجميع العلامات التجارية والعلامات التجارية المسجلة هي ملك لأصحابها المعنيين.
