ورقة بيانات فنية
صوت المستهلك
SSOUNDS
SS-NF6

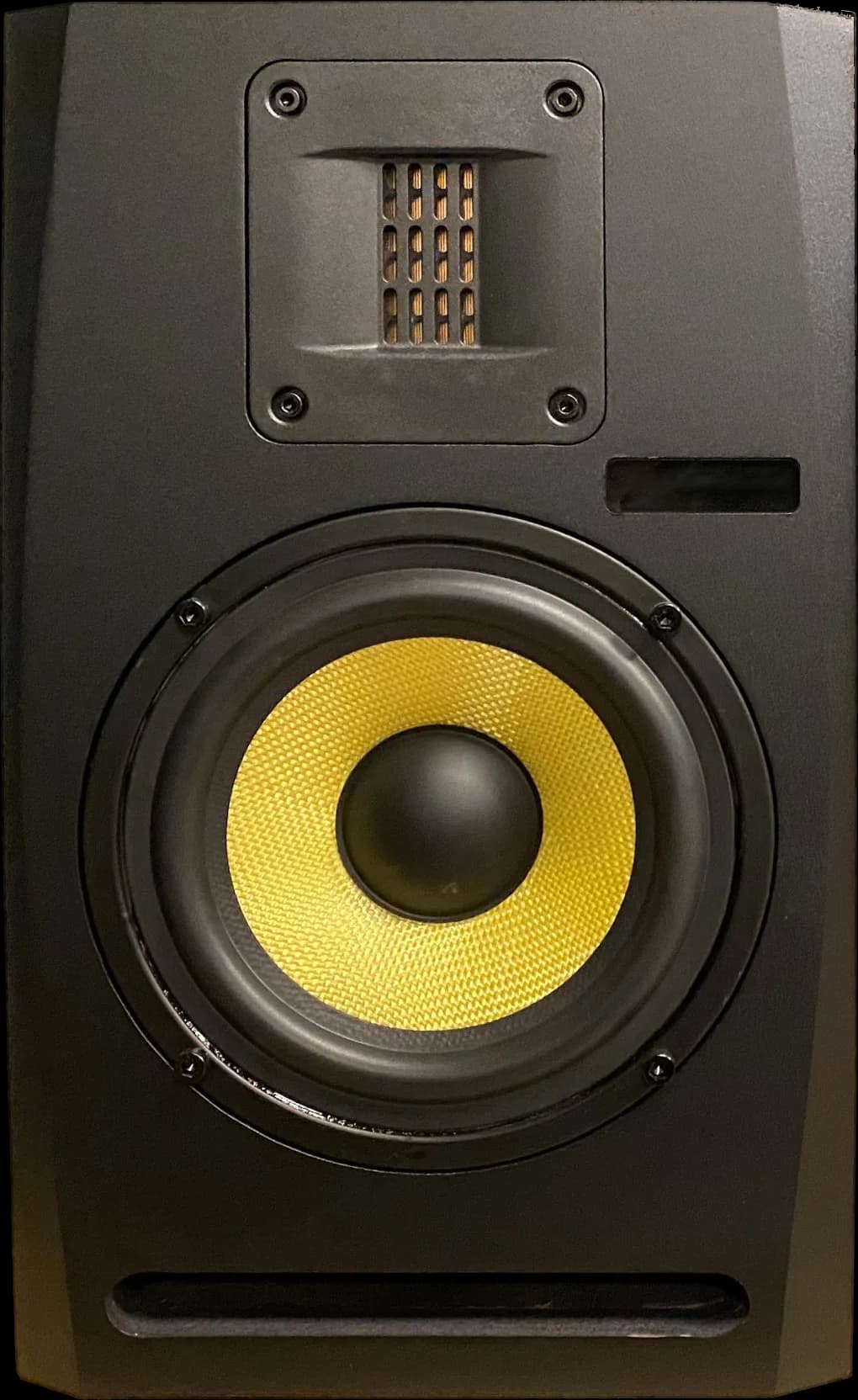

SSOUNDS NF6
مونيتور استوديو قريب المدى نشط ثنائي الاتجاه، ووفر 6″ وتويتر 1.5″، 45 Hz إلى 45 kHz، ثنائي التضخيم.
NF يرمز إلى Near-Field.
نظرة سريعة
- الطراز / رمز التخزين
- SS-NF6
- الفئة
- صوت المستهلك
- العلامة التجارية
- SSOUNDS
- نظام التشغيل
- نشط
- الطاقة
- 130 W
- الحالة
- جديد
التطبيقات
نظرة عامة
لا تترجم الميكس إلا إذا أخبر المونيتور الحقيقة عند موضع الاستماع. NF6 هو مونيتور قريب المدى نشط ثنائي الاتجاه: ووفر 6″ ومشغل ترددات عالية 1.5″، لكل منهما مضخمه الخاص، 70 W للترددات المنخفضة و60 W للترددات العالية، في صندوق MDF. يصل من 45 Hz إلى 45 kHz بنسبة إشارة إلى ضوضاء 100 dB موزونة A ويستقبل مدخلاً متوازناً XLR أو ¼″ TRS. نحدده للاستوديوهات المشاريع وغرف المونتاج والبث وغرف البودكاست وموضع المهندس في غرفة تحكم كنيسة أو مكان.
- 1 × ووفر 6″ بالإضافة إلى 1 × مشغل ترددات عالية 1.5″
- استجابة ترددية 45 Hz إلى 45 kHz
- ثنائي التضخيم: 70 W ترددات منخفضة، 60 W ترددات عالية
- نسبة إشارة إلى ضوضاء 100 dB (موزونة A)
- مداخل XLR و¼″ TRS
- صندوق MDF، 8.5 kg
المواصفات
عام
| النوع | مونيتور استوديو نشط ثنائي الاتجاه للمجال القريب |
الأداء
| نسبة الإشارة إلى الضجيج | 100 dB (A-weighted) |
الأداء الصوتي
| استجابة التردد | 45 Hz – 45 kHz |
| نطاق الترددات | 40 Hz – 45 kHz |
المحوّلات والمكونات
| المشغلات | 1 × 6″ ووفر · 1 × 1.5″ محرك ترددات عالية |
الكهرباء
| مكبر (RMS) | LF 70 W · HF 60 W |
| التيار الكهربائي | 220 V ~ 50/60 Hz |
الموصلات والمداخل والمخارج
| المداخل | XLR · ¼″ TRS |
| مقاومة الدخل1 | 20 kΩ متوازن · 10 kΩ غير متوازن |
الخصائص الفيزيائية والإنشاء
| الأبعاد (H × W × D)3 | 370 × 220 × 260 mm |
| الوزن الصافي2 | 8.5 kg / 19 lb |
| التغليف | MDF، تشطيب فينيل |
ملاحظات
- 1.المعاوقة الاسمية هي تصنيف الشركة المصنعة لحساب حمل المضخم؛ قد تكون المعاوقة الدنيا عبر نطاق التشغيل أقل.
- 2.الوزن الصافي لا يشمل التغليف، وحقيبة السفر، والملحقات، ومعدات التعليق الاختيارية.
- 3.الأبعاد مذكورة بالمليمترات ولا تشمل معدات التعليق البارزة، والمقابض، ولوحات الموصلات ما لم يُذكر خلاف ذلك.
- 4.جميع الأرقام هي قيم نموذجية لوحدات الإنتاج محددة في الظروف المذكورة أعلاه. قد تختلف الوحدات الفردية ضمن التفاوتات المنشورة.
الاتجاهية (خطوط تساوي الضغط / البالون). بيانات الاتجاهية المقيسة (خطوط تساوي الضغط، والبالون، وGLL/CLF لبرنامج EASE) قيد الإعداد. نحن لا ننشر إلا المخططات القطبية المقيسة. تواصل معنا لمعرفة حالة القياس الحالية لهذا الطراز.
التنزيلات وملفات البيانات
- SSOUNDS NF6: دليل المستخدمmanual
- SSOUNDS NF6: ورقة بيانات فنيةdatasheet
تُصدر ملفات بيانات مكبر الصوت لبرامج التنبؤ (GLL / CLF لبرنامج EASE)، والرسومات ثنائية وثلاثية الأبعاد، ووثائق الاعتماد عند الطلب. تواصل معنا على support@s-soundspro.com وسنرسل لك الإصدار الحالي لهذا الطراز.
المواصفات المعمارية والهندسية
يجب أن تكون سماعة مراقبة المسرح من نوع SSOUNDS NF6، ومهيأة كمراقب استوديو نشط ثنائي الاتجاه قريب المجال. يجب أن تكون سماعة مراقبة المسرح قادرة على تلبية معايير الأداء التالية: استجابة ترددية من 45 Hz إلى 45 kHz. كهربائياً، يجب أن توفر سماعة مراقبة المسرح قدرة مقدرة 130 W، ومقاومة اسمية 20 kΩ متوازنة، و10 kΩ غير متوازنة. يجب أن تكون الوحدة مشغلة بشكل نشط. يجب أن يكون التوصيل عبر XLR، ¼″ TRS. يجب أن تكون سماعة مراقبة المسرح مصنوعة من MDF، بتشطيب فينيل، بقياسات 370 × 220 × 260 mm، ويجب أن تزن 8.5 kg / 19 lb. يجب أن تكون سماعة مراقبة المسرح مشمولة بضمان الشركة المصنعة المحدود لمدة سنتين (2)، ويجب أن توفرها SSOUNDS أو موزع معتمد من SSOUNDS. لن يتم قبول أي بديل دون موافقة كتابية مسبقة من الاستشاري أو المهندس المحدد.
السلامة والامتثال
اقرأ هذا القسم قبل تحديد هذا المنتج أو تركيبه أو تشغيله. وهو يلخّص متطلبات السلامة الواردة بالكامل في وثائق المنتج المرفقة مع الوحدة؛ وفي حال الاختلاف بينهما، تكون الأولوية لوثائق المنتج.
- مستوى ضغط الصوت والسمع
- هذا الجهاز قادر على إنتاج مستويات ضغط صوت تسبب تلفاً دائماً للسمع. لا تشغّله بمستوى مرتفع على مسافة قريبة، وتأكد من امتثال تعرّض المشغّلين والفنانين والجمهور للوائح تعرّض الضوضاء المهنية المعمول بها. وفّر حماية للسمع حيثما يُحتمل تجاوز حدود التعرّض.
- السلامة الكهربائية
- لا توصّل الجهاز إلا بمصدر مؤرَّض تأريضاً صحيحاً وبالجهد والتردد المذكورين في هذه الورقة وعلى ملصق تصنيف المنتج. وحيثما كان المصدر مولداً، تأكد من استقرار الجهد والتردد ومن كفاية التأريض قبل التوصيل؛ فعدم استقرار المصدر هو السبب الأكثر شيوعاً لتعطّل مكبرات الصوت، وهو عادةً مستثنى من تغطية الضمان. لا تشغّل الجهاز بكابل أو موصل رئيسي تالف. لا توجد أجزاء قابلة للصيانة من قِبل المستخدم بالداخل. أحل جميع أعمال الصيانة إلى SSOUNDS أو مركز خدمة معتمد.
- البيئة والميكانيكا
- ما لم تنص درجة حماية IP منشورة على خلاف ذلك، فهذا المنتج مخصص للاستخدام الداخلي أو للاستخدام الخارجي تحت مظلة، ويجب حمايته من المطر والمياه الراكدة وأشعة الشمس المباشرة المطوّلة. تأكد من عدم انسداد فتحات التهوية. لا تكدّس الجهاز أو تركّبه على حامل أو تنقله إلا كما هو موضح في وثائق المنتج، وأمّن الجهاز ضد السقوط في أي مكان يتاح فيه الجمهور.
- التخلص من الجهاز
- عند انتهاء العمر التشغيلي، تخلّص من المنتج وأي تغليف وفقاً للوائح المحلية الخاصة بالمعدات الكهربائية والإلكترونية. لا تتخلص من المكونات الإلكترونية في النفايات العامة.
ضمان محدود: سنتان (2)
تضمن SSOUNDS منتجاتها ضد عيوب المواد والصناعة لمدة سنتين (2) من تاريخ الشراء الأصلي من قِبل المستخدم النهائي. وخلال تلك المدة، تقوم SSOUNDS، حسب تقديرها، بإصلاح العنصر المعيب أو استبداله دون أي مقابل عن قطع الغيار أو العمالة. يجب تغليف العنصر تغليفاً مناسباً وإرساله، مع دفع أجرة النقل مسبقاً، إلى SSOUNDS أو إلى مركز خدمة معتمد من SSOUNDS، مرفقاً بإثبات الشراء ورقم مرجعي للإرجاع تصدره SSOUNDS مسبقاً. يُبطل هذا الضمان أي إصلاح أو تعديل غير مصرَّح به أو إزالة ملصق الرقم التسلسلي.
لا يغطي هذا الضمان
- التآكل المظهري، والطلاء، وقماش الشبكة، والدهان، والأجزاء الاستهلاكية.
- الأضرار الناتجة عن سوء الاستخدام أو الإساءة أو الحوادث أو الإهمال أو التشغيل خارج التصنيفات المنشورة في هذه الورقة.
- الأضرار الناتجة عن النقل أو المناولة بعد التسليم، أو عن تغليف غير مناسب عند الإرجاع.
- الأضرار الناتجة عن أعطال مصدر التيار الرئيسي أو المولد (فرط الجهد، أو انخفاض الجهد، أو اختلال الأطوار، أو اندفاع الجهد، أو التأريض غير الصحيح) أو عن الصواعق.
- تسرّب المياه أو الغبار أو التآكل في المنتجات التي لا تحمل درجة حماية IP منشورة لظروف الاستخدام.
- الأضرار الناتجة عن التضخيم أو المعالجة خارج التكوين الموصى به في هذه الورقة، أو عن إعدادات مسبقة من أطراف ثالثة.
- المنتجات غير المشتراة من SSOUNDS أو من موزع معتمد من SSOUNDS.
هذا الضمان إضافة إلى أي حقوق قانونية قد تكون للمشتري بموجب قانون حماية المستهلك المعمول به، ولا يؤثر عليها. وهو الضمان الوحيد المقدَّم؛ ولا يُقدَّم أي ضمان آخر، صريحاً كان أو ضمنياً.
مطالبات الضمان وأرقام الإرجاع المرجعية: support@s-soundspro.com · +44 20 3769 6537
إشعار قانوني
جميع المعلومات الواردة في ورقة البيانات هذه عرضة للتغيير دون إشعار. وتحتفظ SSOUNDS بحق تعديل المواصفات والتصميم والإنشاء في إطار التطوير المستمر للمنتج.
المواصفات والرسومات والصور مقدَّمة للإرشاد في تصميم الأنظمة ووثائق المناقصات. وحيثما كانت أي قيمة حاسمة في التصميم، أكّدها كتابياً مع SSOUNDS قبل الالتزام بالمواصفة.
جميع النصوص والصور والرسومات الواردة هنا هي ملك لـ SSOUNDS. وجميع العلامات التجارية والعلامات التجارية المسجلة هي ملك لأصحابها المعنيين.
