SSOUNDS · SS-P12T

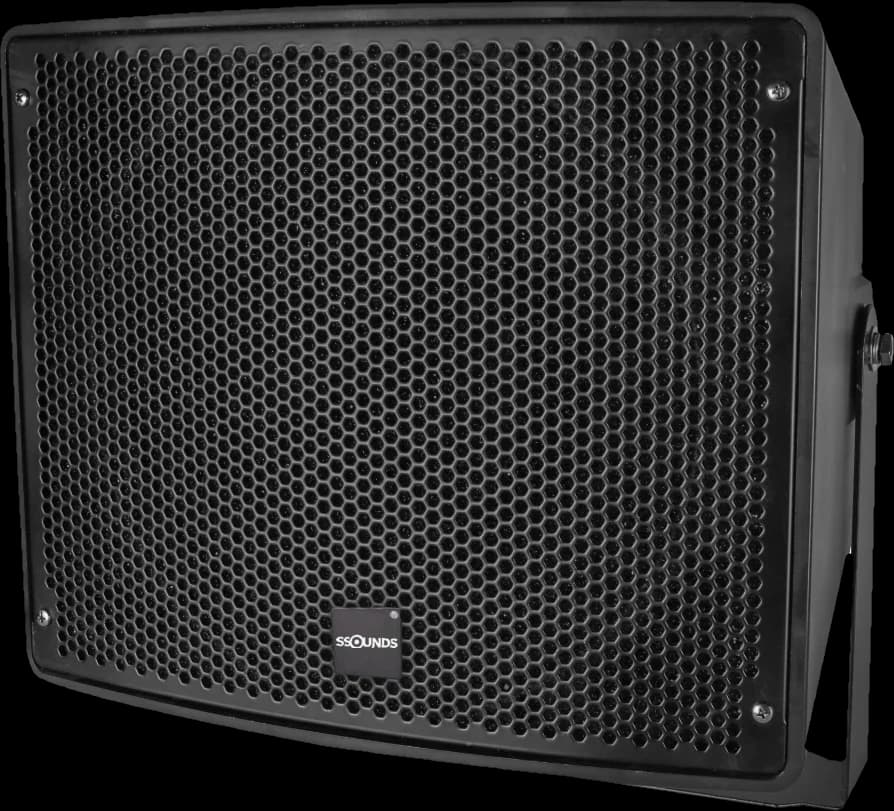

SSOUNDS P12T
Punto fuente de instalación de 2 vías con 12″ en caja de abedul vertical, montaje de horquilla, en línea de 70/100 V o a 8 Ω.
El P12T es un punto fuente de dos vías con 12″ para sonido instalado: un driver de bajos de 12″ con bobina de 2.6″ y un driver de agudos de 1″ en una caja de contrachapado de abedul vertical, cubriendo 90° por 60° de 50 Hz a 18 kHz con 122 dB de SPL máximo. Soporta 250 W AES y funciona ya sea en línea distribuida de 70/100 V o a 8 Ω desde un canal de amplificador, por lo que la misma caja sirve para un sistema de voz y música con tomas o para una alimentación directa. El soporte de horquilla fija el ángulo que la sala necesita, en una pared o bajo un sofito. La caja es de abedul pintado antirrayaduras tras una rejilla de acero con espuma, lo que la convierte en una caja de interior, y no la ofrecemos para posiciones expuestas a la intemperie. La especificamos para iglesias y mezquitas, salas escolares y universitarias, pabellones deportivos, centros de conferencias y comercio de gran tamaño, donde una caja de pared de 6.5″ o 10″ se queda sin salida antes que sin cobertura.
P significa Point Source. Un solo recinto es toda la fuente, en lugar de un array acoplado: la cobertura la define la bocina, la guía de ondas o la disposición de los transductores del propio recinto, y es la misma tanto si se despliega uno como varios. Una T indica un modelo que también funciona en una línea de 70/100 V.
Características principales
- 1 × 12″ LF con bobina de 2.6″ más 1 × 1″ HF
- 50 Hz a 18 kHz (±3 dB)
- Cobertura 90° × 60°
- 95 dB de sensibilidad, 122 dB de SPL máximo a 1 m
- 250 W AES, 500 W amplificador recomendado
- Línea de 70/100 V o 8 Ω baja impedancia
- Caja de contrachapado de abedul vertical, montaje de horquilla, 24.6 kg
Especificaciones
Datos de ingeniería. Las condiciones bajo las que se especifica cada cifra se indican debajo de la tabla.
Generales
- Tipo
- Punto fuente pasivo de 2 vías para instalación, caja de abedul
Componentes
- Baja frecuencia
- 1 × 12″ driver, bobina de 2.6″
- Altas frecuencias
- 1 × 1″ driver, bobina de 1.75″
Acústicas
Eléctricas
Conexiones
- Conectores
- 2 × NL4 speakON
Aparejo
- Montaje
- Soporte de horquilla
Físicas
Condiciones de medición
- El SPL máximo es el nivel de pico a 1 m, excitado con ruido rosa con factor de cresta 4 hasta el punto de recorte del amplificador recomendado, con el preset de sistema SSOUNDS aplicado. Los recintos de rango completo se especifican en condiciones de campo libre; las cifras marcadas como semiespacio se especifican sobre un plano reflectante, la condición en la que se despliegan los subwoofers, que añade aproximadamente 6 dB.
- La respuesta de frecuencia se especifica en el eje a 1 m en campo libre. La tolerancia a la que se refiere la cifra se indica junto a ella; cuando no se da tolerancia, la cifra es el ancho de banda a −6 dB.
- La sensibilidad se especifica a 1 W sobre la impedancia nominal a 1 m en el eje, promediada en la banda de paso del recinto.
- Los ángulos de cobertura son valores nominales a −6 dB promediados en la banda de paso. Los datos de directividad por octava están disponibles a través del soporte de diseño de sistemas de SSOUNDS para predicción y modelado.
- La potencia admisible está especificada según AES2 utilizando ruido rosa con un factor de cresta de 6 dB durante un periodo de dos horas. La potencia de programa es el doble de la nominal AES; la potencia de pico es cuatro veces.
- La potencia de amplificador recomendada es la salida de amplificador que SSOUNDS especifica para este recinto, excitado con el preset de sistema SSOUNDS. Sirve de guía para la selección del amplificador y no es una potencia admisible AES para los transductores.
- La impedancia nominal es la especificación del fabricante para el cálculo de la carga del amplificador; la impedancia mínima en la banda de funcionamiento puede ser inferior.
- El peso neto excluye embalaje, maleta de transporte, accesorios y herrajes de rigging opcionales.
- Las dimensiones se indican en milímetros y excluyen los herrajes de rigging sobresalientes, las asas y los paneles de conectores, salvo que se indique lo contrario.
- Todas las cifras son valores típicos de unidades de producción especificadas en las condiciones anteriores. Las unidades individuales pueden variar dentro de las tolerancias publicadas.
Descargas
Documentación del producto, de acceso libre. Sin registro ni formulario. La ficha técnica es un PDF generado a partir de la página que figura debajo; el manual es una página imprimible, por lo que puede usar su navegador para imprimirla o guardarla como PDF.
- Ficha técnicaConjunto completo de especificaciones con las condiciones de medición de cada cifra, curvas de respuesta modeladas, avisos de seguridad y términos de garantía.Vista de impresión HTML · SS-DS-P12T-ES-A4 · Rev. 2610 · Emitido 09 oct 2026
- Especificación arquitectónica y de ingenieríaEl párrafo “shall be” para documentos de licitación y presupuestos, redactado a partir de las propias filas de especificación de este producto. Sección de la ficha técnica.Sección HTML · SS-DS-P12T-ES-A4
- Manual de usuarioDesembalaje, conexión, instalación, límites de funcionamiento, programa de mantenimiento y solución de problemas para este modelo.Vista de impresión HTML · SS-UM-P12T-ES-A4 · Rev. 2610 · Emitido 09 oct 2026
Los archivos de datos de altavoz para software de predicción (GLL y CLF para EASE), los planos 2D y 3D y los documentos de certificación se facilitan bajo petición. Escriba a support@s-soundspro.com y le enviaremos la versión actual para este modelo.
Más de la serie P series
SSOUNDS
SSOUNDS P15-X
Fuente puntual de largo alcance de 3 vías, 2 × 15″, 4 × 6,5″ y 2 × 3″ detrás de una guía de ondas de 70° × 40°, 2.000 W.
SSOUNDS

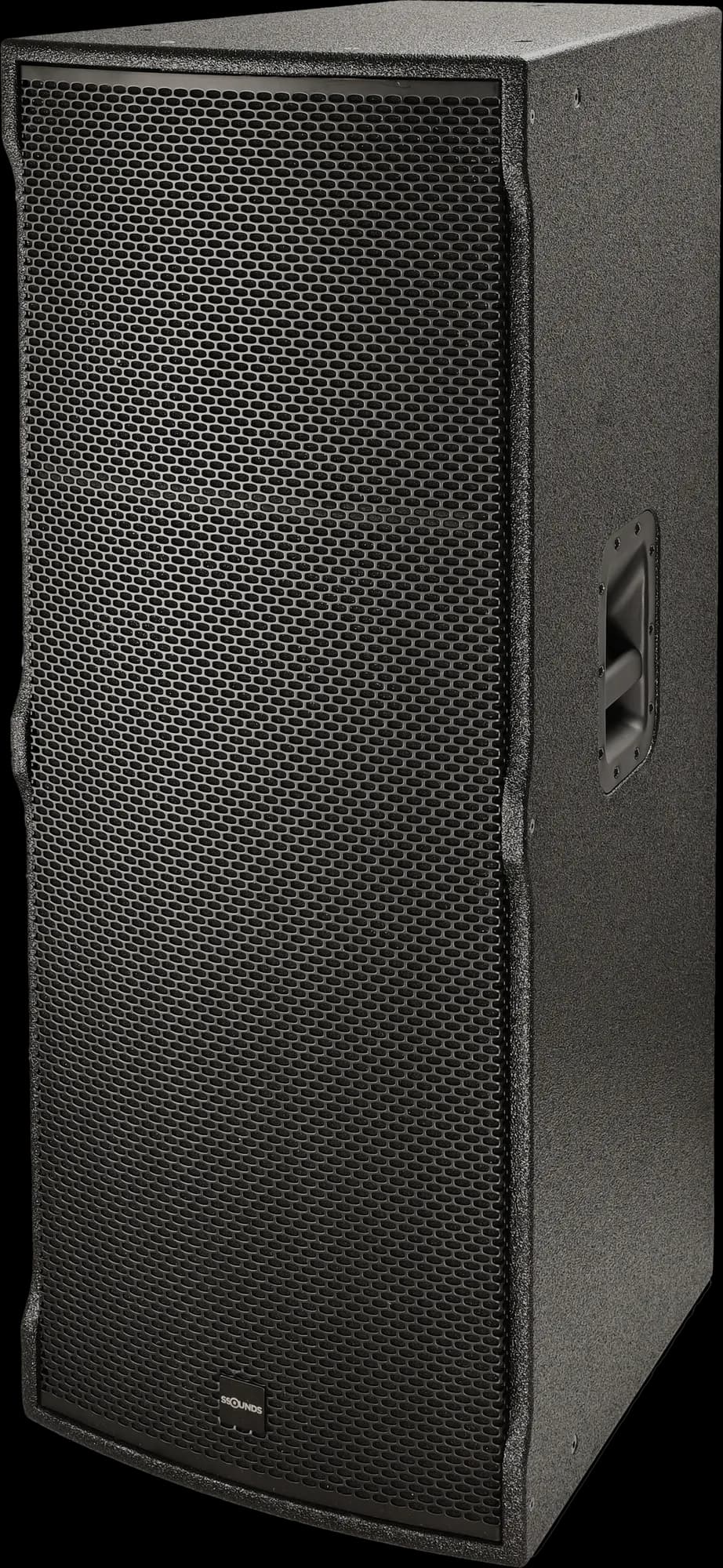

SSOUNDS P15-XA
P15-X triamplificada activa, mismo paquete de largo alcance de 3 vías con control DSP completo de cada sección.
SSOUNDS
SSOUNDS P15
Fuente puntual bidireccional de doble 15″, sistemas principales y de relleno de alta salida con bocina de directividad constante rotatoria.
SSOUNDS
SSOUNDS P10T
Altavoz de instalación de 3 vías con 10″ en caja de ABS moldeado IP67, 50 Hz a 20 kHz, en línea de 70/100 V o a 8 Ω, para culto, hostelería, comercio, patios y salas de conferencias.
SSOUNDS

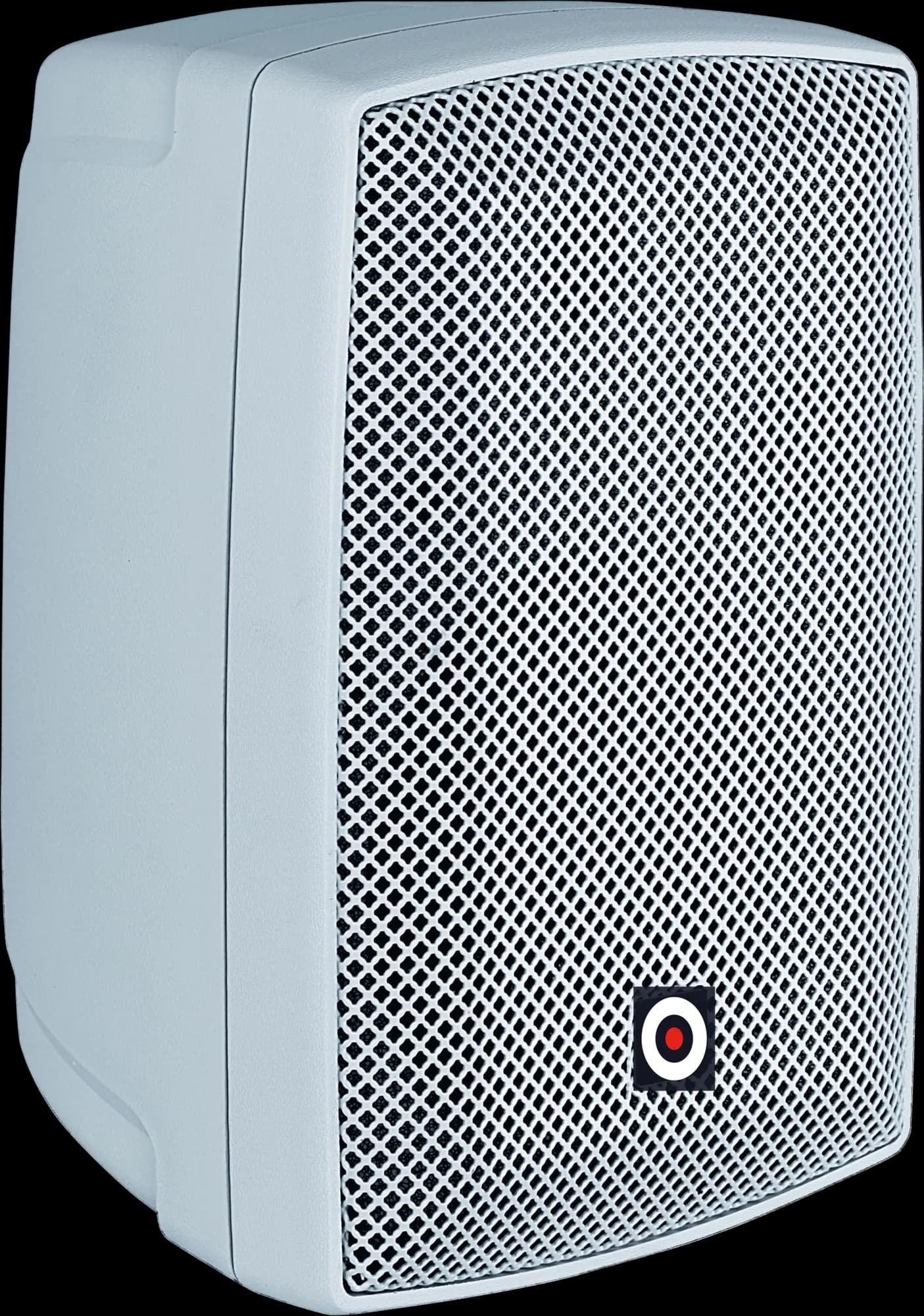

SSOUNDS P6T
Altavoz de instalación de 2 vías con 6.5″ en caja de ABS moldeado, 80 Hz a 20 kHz, 90° × 60°, en línea de 70/100 V o a 8 Ω.
SSOUNDS

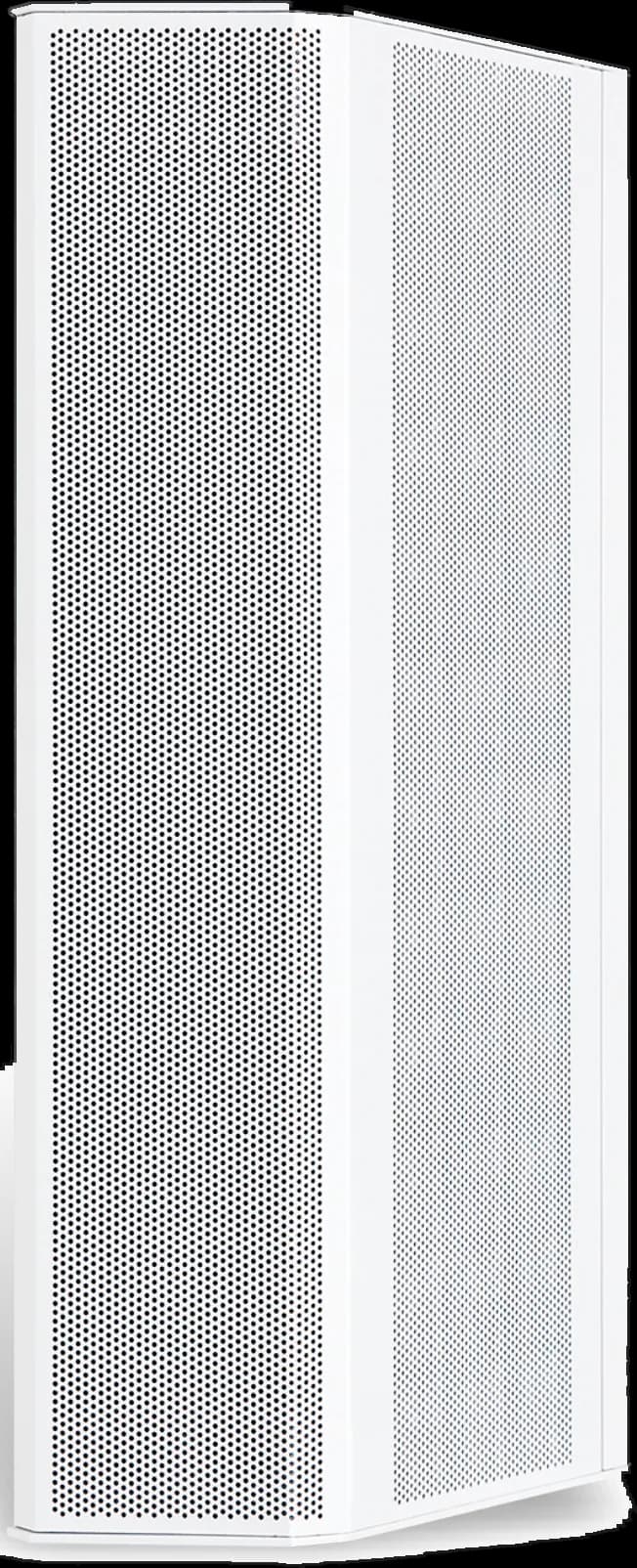

SSOUNDS P5
