SSOUNDS XTO S218

Module caisson de graves double 18″ du système XTO, grave massif et défini avec configuration cardioïde prête pour les tournées et les stades.

TournéeStadeCaisson de bassesCardioïde

Demander un devis Parler à un ingénieur Comparer

Le XTO S218 est le module caisson de graves double 18″ du système XTO, un design à bande passante au sol fournissant la fondation de basses fréquences que les productions de grand format exigent, atteignant jusqu'à 20 Hz sur des haut-parleurs à bobine mobile de 5″. Déployez-le en réseaux cardioïdes pour garder l'énergie hors de la scène et loin de l'arrière, avec le même système de poignées et de chariots que le reste du système. C'est le module qui ancre un design de stade sous les éléments phares.

Fait partie du système XTO

Caisson de basses double 18 au sol pour le grand format et le stade.

XTO signifie Xtended Touring Output. La plateforme de tournée grand format : les éléments conçus pour les portées les plus longues et le niveau de sortie le plus élevé de la gamme, gréés et amplifiés comme un seul système.

Le système XTO

Caractéristiques principales

Bandpass double 18″ avec transducteurs à bobine mobile 5″
Extension basse fréquence jusqu'à 20 Hz et SPL crête de 143 dB
Réseaux cardioidés orientables gardant l'énergie hors de la scène et de l'arrière
Rail de vol et chariot à roulettes communs à tout le parc de tournée XTO
Bouleau de la Baltique 18 mm, finition Polyurea
Presets CardioSteer orientant l'énergie basse fréquence hors de la scène

Spécifications

Données techniques. Les conditions dans lesquelles chaque valeur est spécifiée sont indiquées sous le tableau.

Généralités

Type: Caisson de basses tournée double 18″ à bande passante
Certifications: CE · TÜV · EAC · WEEE

Haut-parleurs

Basses fréquences: 2 × haut-parleurs cône 18″ , bobine 5″

Acoustique

Réponse en fréquence²: 20 Hz – 100 Hz (−10 dB)
Mise en œuvre: Omnidirectionnel · cardioïde orientable en réseau
Sensibilité³: 103 dB SPL nominal (1 W @ 1 m)
SPL maximal¹: 143 dB crête @ 1 m (demi-espace)

Électrique

Puissance d'amplificateur recommandée⁴: 4,800 W
Impédance nominale⁵: 4 Ω
Filtrage: Passe-bas système 85 Hz (60 – 100 Hz sélectionnable dans le DSP système)

Connexions

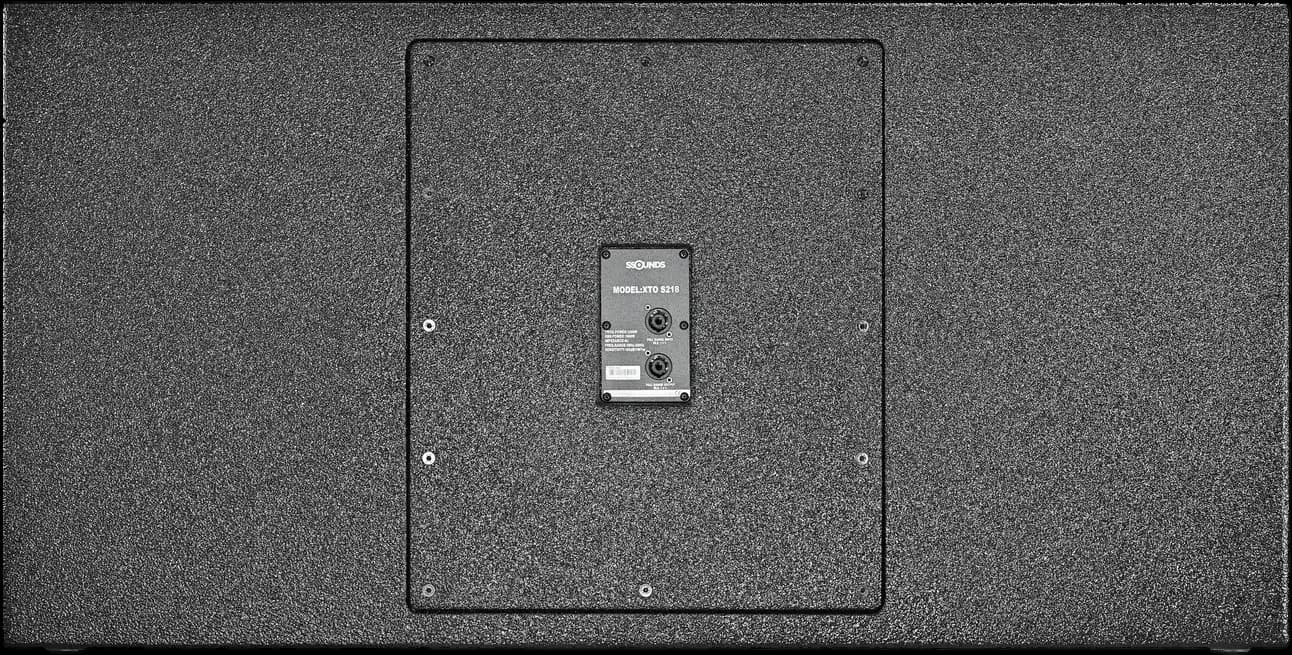

Connecteurs: 2 × NL4 speakON (entrée / liaison)
Affectation des broches: 1+/1− SUB · 2+/2− non relié

Accrochage

Système: Rail de vol · chariot à roulettes · visserie pour réseau cardioïde

Caractéristiques physiques

Dimensions (H × L × P)⁷: 600 × 1200 × 760 mm
Poids net⁶: 117 kg / 258 lb
Enceinte: Bouleau de la Baltique 18 mm · finition polyurée

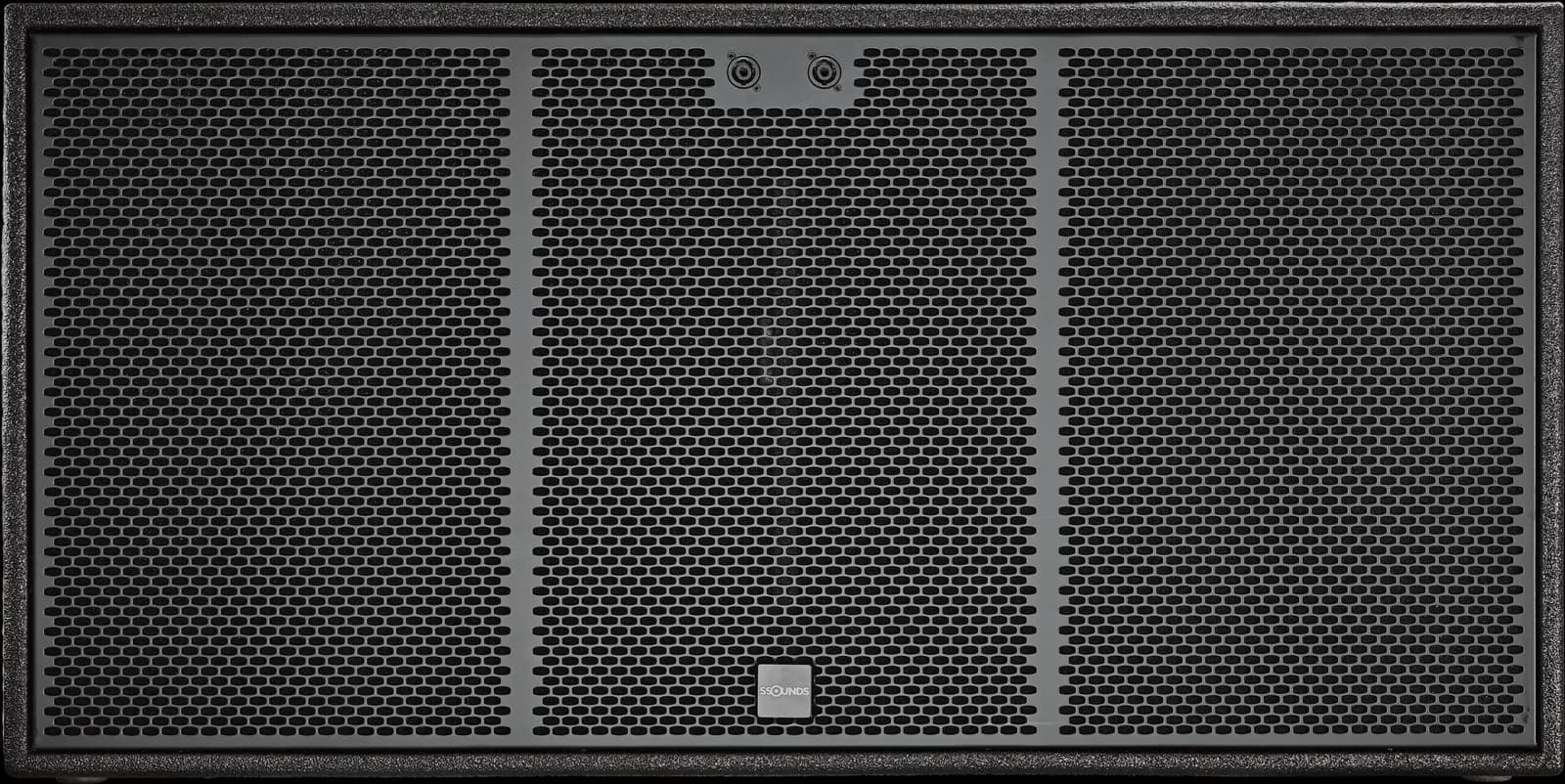

Grille: Acier perforé thermolaqué avec tissu acoustique de renfort

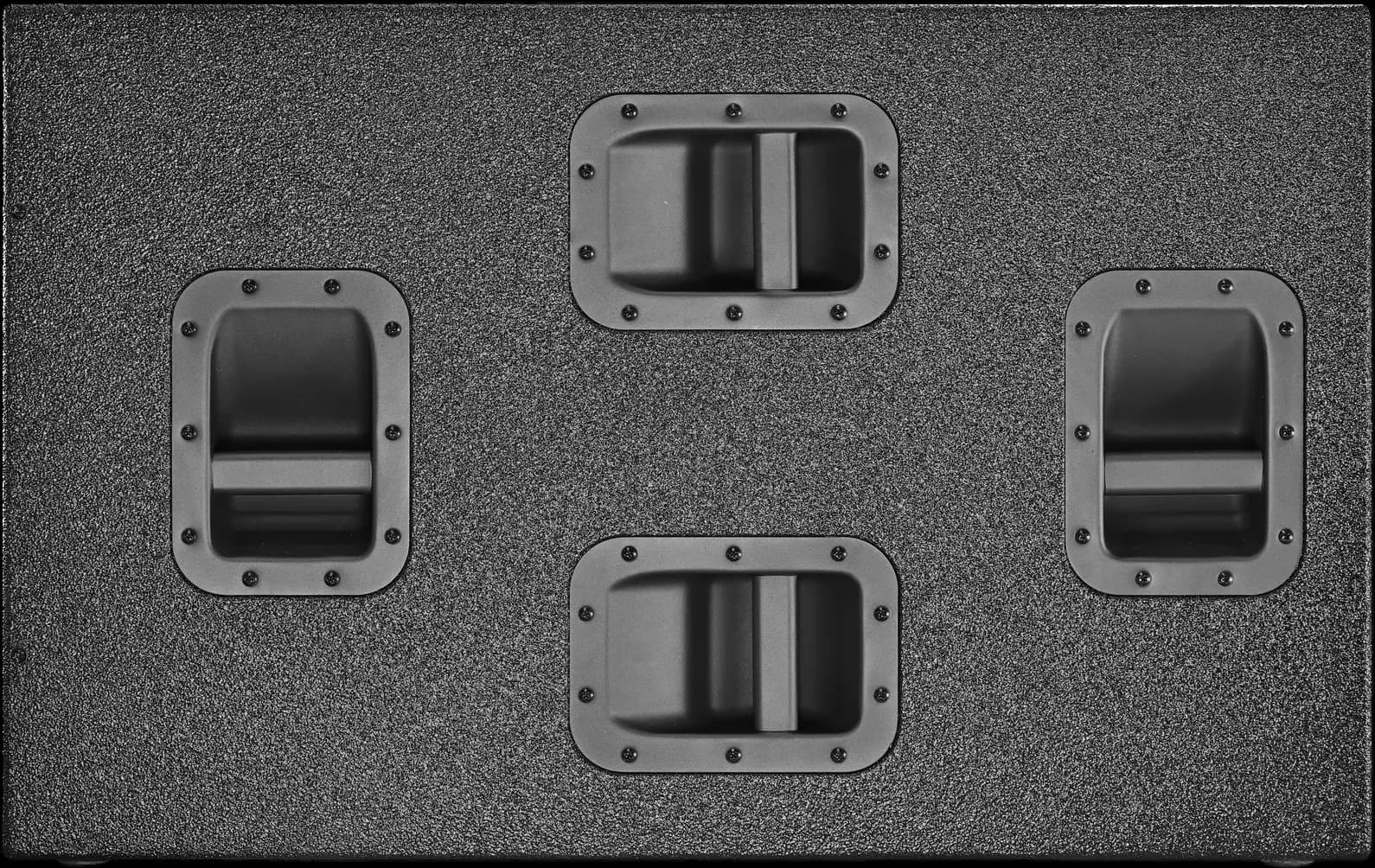

Poignées: 2 latérales · 2 arrière encastrées
Couleur: Noir (RAL personnalisé sur demande)

Conditions de mesure

Le SPL maximal est le niveau crête à 1 m, alimenté par un bruit rose de facteur de crête 4 jusqu'au point d'écrêtage de l'amplificateur recommandé, avec le preset système SSOUNDS appliqué. Les enceintes pleine bande sont spécifiées en champ libre ; les valeurs marquées demi-espace sont spécifiées au-dessus d'un plan réfléchissant, condition dans laquelle les subwoofers sont déployés, ce qui ajoute environ 6 dB.
La réponse en fréquence est spécifiée dans l'axe à 1 m en champ libre. La tolérance à laquelle la valeur se réfère est indiquée à côté de celle-ci ; lorsqu'aucune tolérance n'est donnée, la valeur correspond à la bande passante à −6 dB.
La sensibilité est spécifiée à 1 W dans l'impédance nominale à 1 m dans l'axe, moyennée sur la bande passante de l'enceinte.
La puissance d'amplificateur recommandée est la puissance de sortie que SSOUNDS spécifie pour cette enceinte, alimentée avec le preset système SSOUNDS. Elle guide le choix de l'amplificateur et ne constitue pas une valeur AES de puissance admissible pour les transducteurs.
L'impédance nominale est la valeur du fabricant pour le calcul de la charge de l'amplificateur ; l'impédance minimale sur la bande de fonctionnement peut être inférieure.
Le poids net exclut l'emballage, le flight case, les accessoires et le matériel de suspension en option.
Les dimensions sont indiquées en millimètres et excluent le matériel de suspension en saillie, les poignées et les panneaux de connecteurs, sauf indication contraire.
Toutes les valeurs sont des valeurs typiques pour des unités de production spécifiées dans les conditions ci-dessus. Les unités individuelles peuvent varier dans les tolérances publiées.

Directivité

20 Hz98 Hz

Directivité calculée par le moteur de prédiction système SSOUNDS à partir de la configuration de haut-parleurs de ce produit, le même jeu de données que celui utilisé pour la fiche technique imprimée. Résolution en bandes de 1/24 d'octave ; les valeurs sont en dB par rapport à l'axe.

Exploitation du système

Recommandé : SSOUNDS D24X, un canal par XTO S218 (4 Ω) avec le preset S218 chargé. Presets cardioidés fournis pour des réseaux de trois et quatre enceintes.

Téléchargements

Documentation produit, en libre accès. Sans inscription ni formulaire. La fiche technique est un PDF généré à partir de la page ci-dessous ; le manuel est une page imprimable, utilisez donc votre navigateur pour l'imprimer ou l'enregistrer en PDF.

Les fichiers de données d'enceintes pour les logiciels de prédiction (GLL et CLF pour EASE), les plans 2D et 3D et les documents de certification sont fournis sur demande. Écrivez à support@s-soundspro.com et nous vous enverrons la version en vigueur pour ce modèle.
