SSOUNDS M-6

コンパクトな6.5インチフルレンジ、多用途なインストールおよびポータブルスピーカー。M8リギング対応。

設置フィルコンパクト商業施設

見積もりを依頼エンジニアに相談比較

M-6はコンパクトな6.5″フルレンジスピーカーで、目立たない設置とポータブル使用の橋渡しをし、クリアなボーカルと音楽を実用的な低域で再生し、ハンドルとM8リギングを統合しています。

M システムの一部

コンパクトなインストールおよびポータブルキャビネット。

M は Modular を表します。最小のフィルキャビネットから15インチ・ポイントソースまで、それに対応するサブウーファーとコラムを含む、設置型およびポータブル向けの単一プラットフォーム。単一のアンプとブラケットの設計言語で統一されている。

M システム

仕様

エンジニアリングデータ。各数値がどのような条件で規定されているかは、表の下に記載しています。

一般仕様

タイプ: パッシブ2ウェイフルレンジ
認証: CE · TÜV · EAC · WEEE

コンポーネント

低域: 1 × 6.5″ドライバー
高域: 1 × 1″ コンプレッションドライバー

音響仕様

周波数特性²: 75 Hz – 20 kHz (−10 dB)
指向角⁴: 100° × 100°
最大 SPL¹: 119 dB ピーク @ 1 m
感度³: 93 dB (1 W @ 1 m)

電気仕様

アンプ: パッシブ、SSOUNDS D14X システム DSP アンプの1チャンネルでキャビネット1台を駆動（アンプ1台あたり4キャビネット）
推奨アンプ出力⁵: 300 W
公称インピーダンス⁶: 8 Ω
クロスオーバー: パッシブ

接続

コネクター: 2 × NL4 speakON (in / link)
ピンマップ: 1+/1− フルレンジ · 2+/2− 未接続

リギング

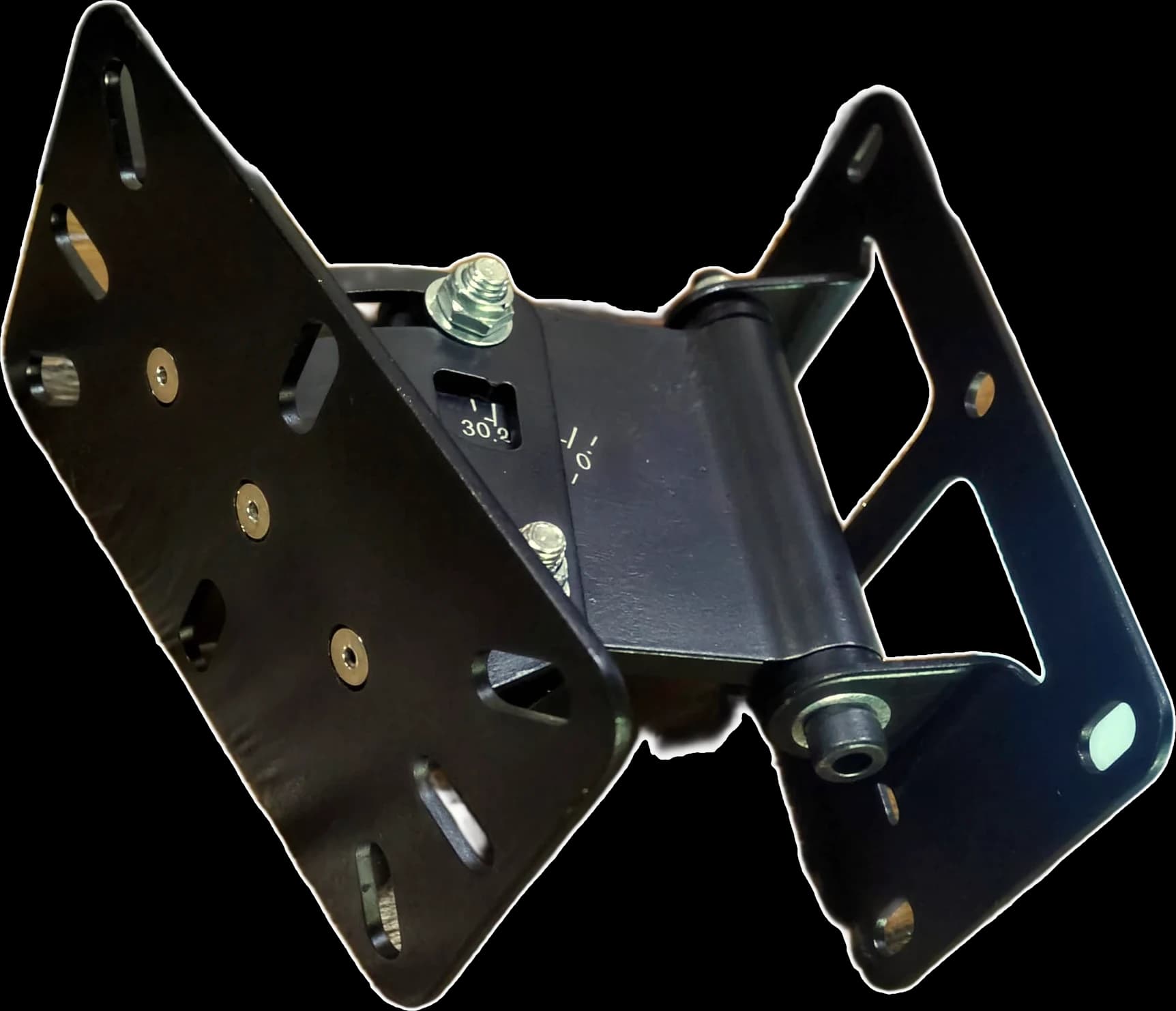

マウント: M8インサート · ウォールブラケット

物理仕様

寸法 (H × W × D)⁸: 330 × 210 × 220 mm
質量⁷: 6 kg / 13 lb
エンクロージャー: 多層ラミネート · テクスチャ塗装 · スチールグリル

測定条件

最大 SPL は 1 m におけるピークレベルで、ピンクノイズをクレストファクター 4 で推奨アンプのクリッピングポイントまで駆動し、SSOUNDS システムプリセットを適用した値です。フルレンジエンクロージャーは自由音場条件で規定しています。ハーフスペースと記載された数値は反射面上で規定したもので、サブウーファーが実際に使用される条件であり、約 6 dB 加算されます。
周波数応答は自由音場における 1 m 軸上で規定しています。数値が基準とする許容差はその数値の横に記載しています。許容差の記載がない場合、その数値は −6 dB 帯域幅です。
感度は公称インピーダンスに 1 W を入力したときの 1 m 軸上で規定し、エンクロージャーの通過帯域にわたって平均した値です。
カバレッジ角は通過帯域にわたって平均した公称 −6 dB 値です。オクターブごとの指向特性データは、予測およびモデリング用として SSOUNDS システムデザインサポートから入手できます。
推奨アンプ電力は、SSOUNDS が本エンクロージャーに対して指定するアンプ出力であり、SSOUNDS システムプリセットを適用して駆動します。これはアンプ選定の指針であり、トランスデューサーの AES 許容入力定格ではありません。
公称インピーダンスはアンプ負荷計算のためのメーカー定格です。動作帯域全体での最小インピーダンスはこれより低い場合があります。
正味重量は梱包、フライトケース、アクセサリー、オプションのリギングハードウェアを含みません。
寸法はミリメートルで記載し、特に記載がない限り、突出したリギングハードウェア、ハンドル、コネクターパネルを含みません。
すべての数値は、上記の条件で規定された生産品の標準値です。個々の製品は公表された許容差の範囲内で変動する場合があります。
