SSOUNDS XTO 4.6

XTOシステムのカラムエレメント。パッシブラインアレイ、4×6.5インチドライバー、65Hz～20kHz、ピーク134dBを、視界を妨げないカラム形状で実現。

設置AVコラムコンパクト

XTO 4.6はXTO Systemのコラムエレメントであり、本格的なラインアレイの特性をスリムなエンクロージャに凝縮しています。4基の6.5″ドライバーと2″ボイスコイル圧縮ドライバーが、わずか幅200 mmのキャビネットから65 Hz – 20 kHz、ピーク134 dBを実現します。モジュールを垂直に連結すればより高いアレイとより長い投射が可能になり、XTOブラケットシステムでフライングまたは壁面に取り付けたり、サブウーファーの上に単一のコラムをポールマウントしたりできます。音は届けたいが姿は見せたくない空間、つまり教会、劇場、ホール、そしてプレミアムなコーポレートAVに最適なモジュールです。

XTO システムの一部

ハングが部屋に溶け込む必要がある場合のパッシブコラムエレメント。

XTO は Xtended Touring Output を表します。大型ツアー向けプラットフォーム。シリーズ内で最も長い投射距離と最大出力のために設計されたエレメントを、1つのシステムとしてリギングとアンプ駆動を行う。

XTO システム

主な特長

4 × 6.5″ LF ドライバーと 2″ ボイスコイルコンプレッションドライバーを 200 mm 幅のコラムに搭載
65 Hz – 20 kHz、134 dB ピークSPL
モジュールあたり100°水平 × 25°垂直カバレッジ
モジュールを垂直に連結し、より長い投射距離とよりタイトな垂直制御を実現

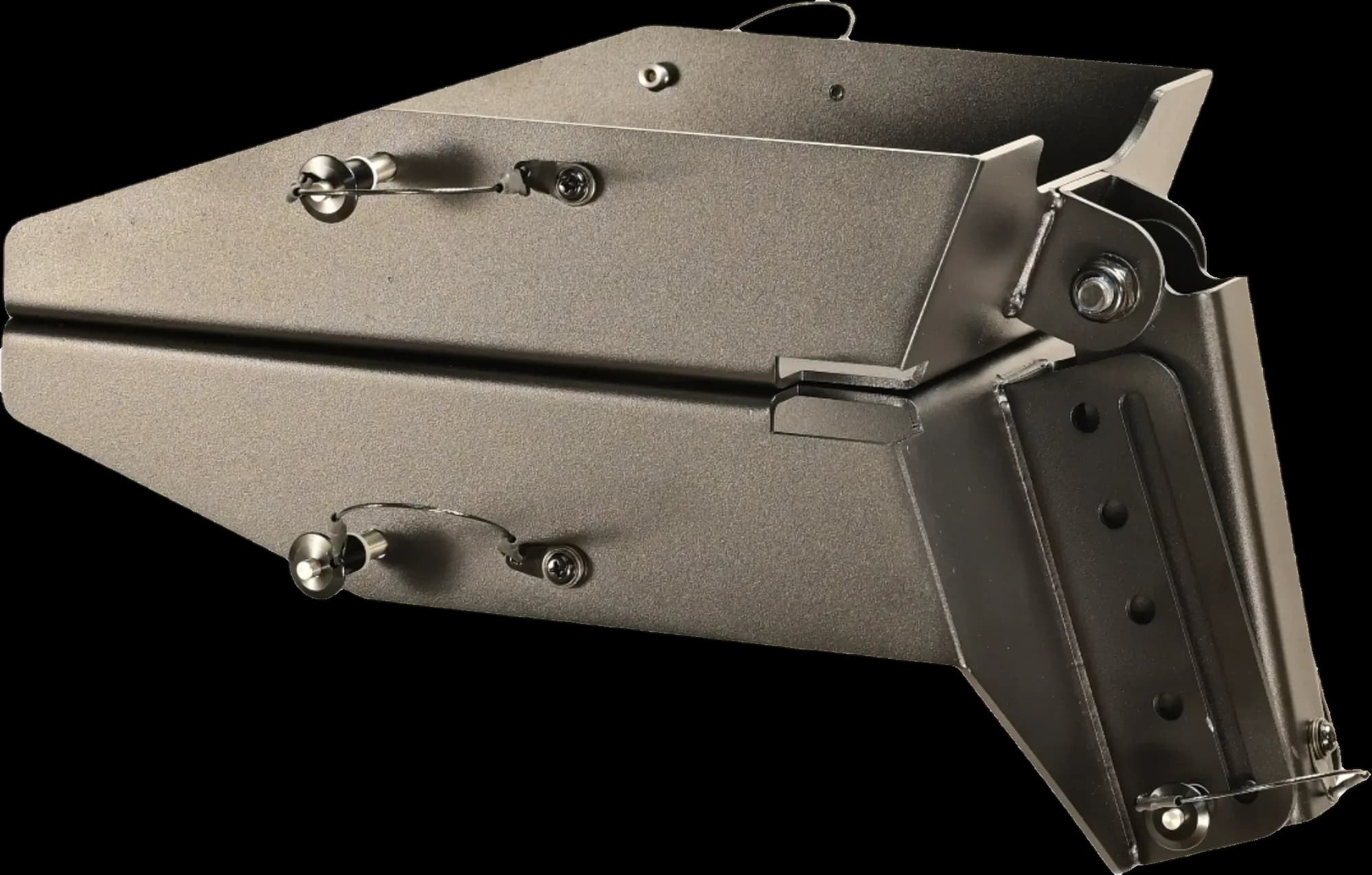

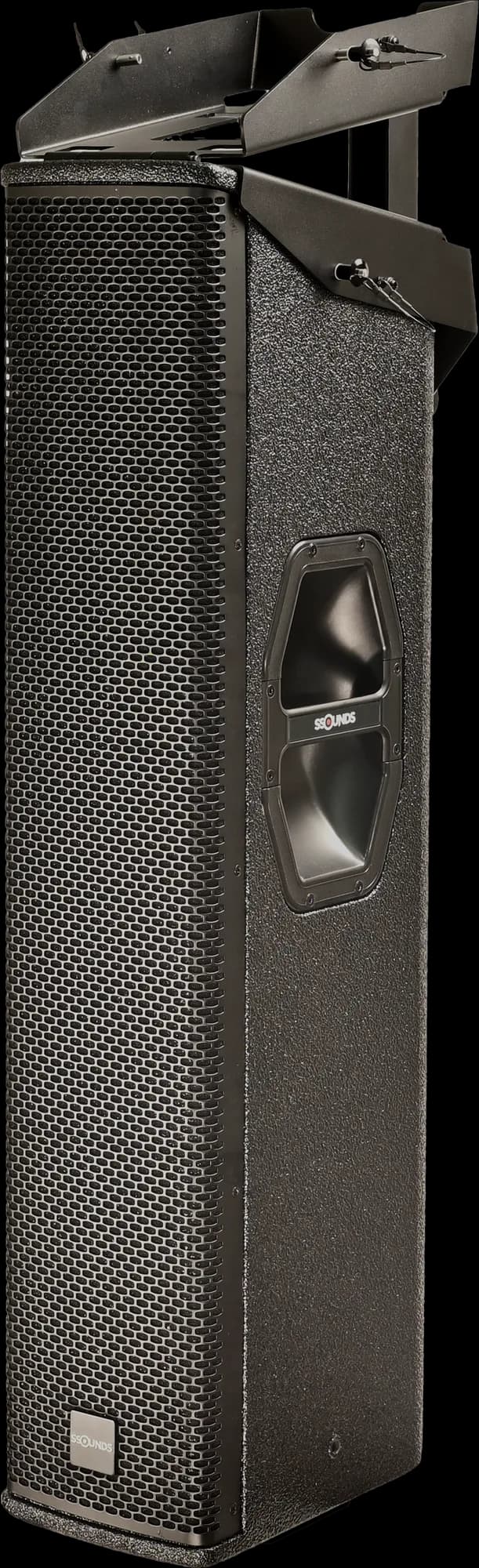

単一ブラケットシステムによるフライング、壁面、ポールマウント
歴史的建造物や建築インストールに配慮した視界に優しいプロファイル

仕様

エンジニアリングデータ。各数値がどのような条件で規定されているかは、表の下に記載しています。

一般仕様

タイプ: パッシブコラムラインアレイ素子
認証: CE · TÜV（リギングシステム） · EAC · WEEE

コンポーネント

ドライバー: 4 × 6.5″ コーンドライバー · 8 Ω + 1 × 2″ ボイスコイル HFコンプレッションドライバー

音響仕様

周波数特性²: 65 Hz – 20 kHz (−10 dB)
指向角⁴: 100° (H) × 25° (V) · モジュール連結による垂直制御
最大 SPL¹: 134 dB ピーク @ 1 m
感度³: 104 dB (1 W @ 1 m)

電気仕様

推奨アンプ出力⁵: 940 W
公称インピーダンス⁶: 8 Ω
クロスオーバー: パッシブ

接続

コネクター: 2 × NL4 speakON (in / link)
ピンマップ: 1+/1− フルレンジ · 2+/2− 未接続

リギング

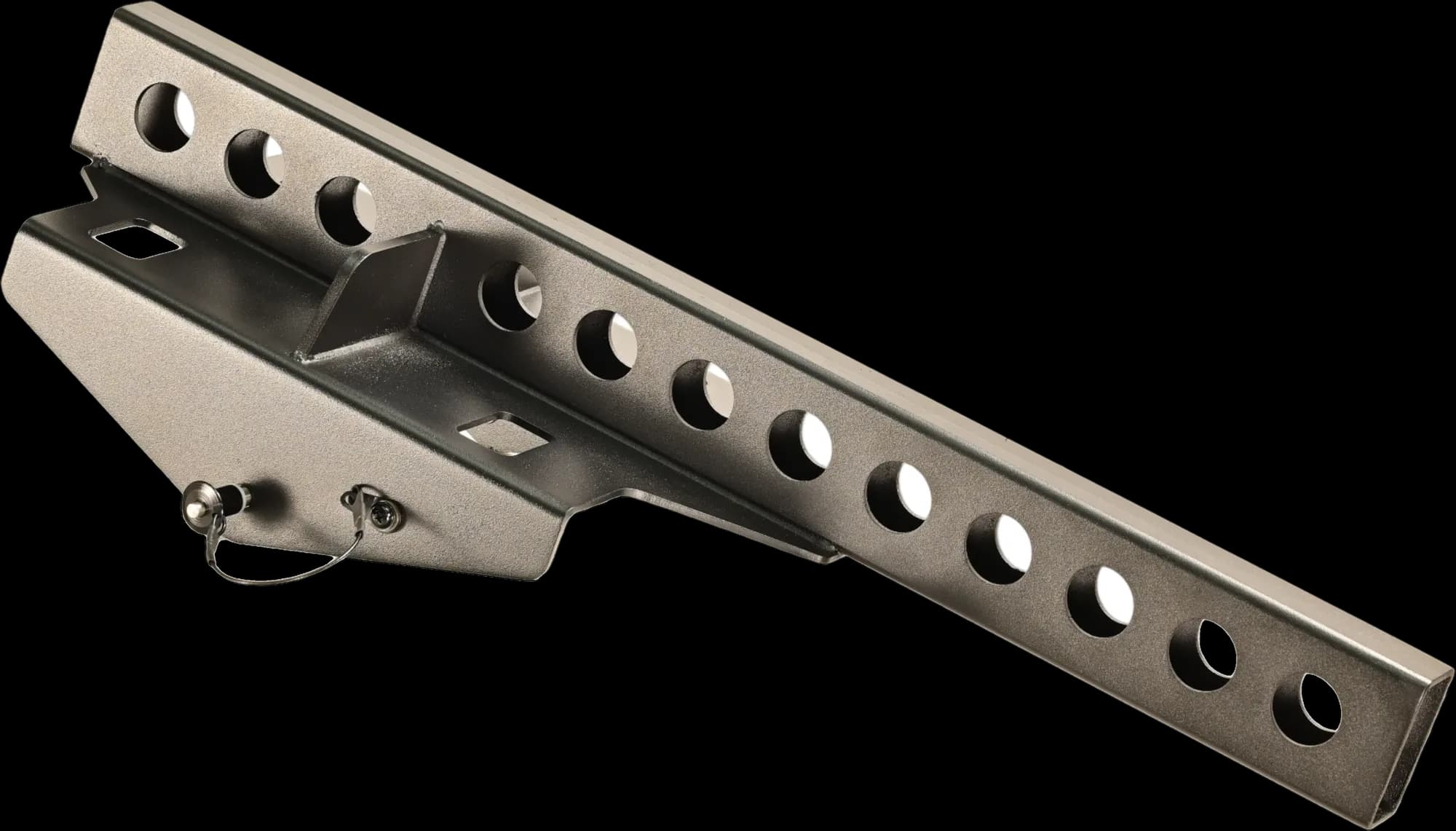

マウント: モジュール間カップリング · フライ / ウォールブラケット · 36 mm ポールカップ

物理仕様

寸法 (H × W × D)⁸: 1294 × 200 × 300 mm
質量⁷: 28 kg / 62 lb
エンクロージャー: 12 mm マルチラミネート · ポリウレア · スチールグリル

測定条件

最大 SPL は 1 m におけるピークレベルで、ピンクノイズをクレストファクター 4 で推奨アンプのクリッピングポイントまで駆動し、SSOUNDS システムプリセットを適用した値です。フルレンジエンクロージャーは自由音場条件で規定しています。ハーフスペースと記載された数値は反射面上で規定したもので、サブウーファーが実際に使用される条件であり、約 6 dB 加算されます。
周波数応答は自由音場における 1 m 軸上で規定しています。数値が基準とする許容差はその数値の横に記載しています。許容差の記載がない場合、その数値は −6 dB 帯域幅です。
感度は公称インピーダンスに 1 W を入力したときの 1 m 軸上で規定し、エンクロージャーの通過帯域にわたって平均した値です。
カバレッジ角は通過帯域にわたって平均した公称 −6 dB 値です。オクターブごとの指向特性データは、予測およびモデリング用として SSOUNDS システムデザインサポートから入手できます。
推奨アンプ電力は、SSOUNDS が本エンクロージャーに対して指定するアンプ出力であり、SSOUNDS システムプリセットを適用して駆動します。これはアンプ選定の指針であり、トランスデューサーの AES 許容入力定格ではありません。
公称インピーダンスはアンプ負荷計算のためのメーカー定格です。動作帯域全体での最小インピーダンスはこれより低い場合があります。
正味重量は梱包、フライトケース、アクセサリー、オプションのリギングハードウェアを含みません。
寸法はミリメートルで記載し、特に記載がない限り、突出したリギングハードウェア、ハンドル、コネクターパネルを含みません。
すべての数値は、上記の条件で規定された生産品の標準値です。個々の製品は公表された許容差の範囲内で変動する場合があります。
