Mfumo wa safu ya mstari
LC System
Safu za mstari kwa hotuba na muziki katika vyumba vyenye mwangwi na maeneo ya wazi, huchaguliwa kwa kina cha hadhira, mwangwi wa chumba na ikiwa safu iko ndani au nje.
LC inawakilisha Line Column. Vipaza sauti vilivyopangwa kwa mstari wa wima vinavyotoa sauti kama chanzo kimoja cha mstari, hivyo mwelekeo wa wima huamuliwa na urefu wa safu: nishati inafika kwa wasikilizaji na haigongi dari na kuta zinazorudisha sauti karibu nao. Modeli za nje za W zinabeba kanuni hiyo hiyo katika alumini ya die-cast ya IP66, na modeli za D zinabeba amplifaya yake na hupokea sauti ya Dante na nishati ya PoE kwa kebo moja ya mtandao.
Mfumo wa LC ni safu ya mstari ya SSOUNDS: safu tulivu kutoka safu ya hotuba ya 375 mm hadi safu ya hali ya hewa ya 1,463 mm, safu nyembamba za alumini zenye upana wa 65 mm, na modeli za Dante zinazochukua sauti na nguvu kupitia kebo moja ya mtandao, kila moja ikiwa mstari wa wima wa vidhibiti vinavyotoa mwanga kama chanzo kimoja. Muundo wa mlalo unabaki mpana, kati ya 100° na 160° katika safu yote, hivyo safu moja inashughulikia kundi kubwa la wasikilizaji. Muundo wa wima ni mwembamba, hivyo nishati inatua kwa watu badala ya dari, kuba au ukuta wa mbali.
Hiyo ndiyo inayofanya safu kuwa chombo sahihi kwa chumba chenye mwangwi. Ufahamu hutegemea kiasi cha sauti ya moja kwa moja inayofikia msikilizaji ikilinganishwa na sauti ya mwangwi inayofika kutoka kila uso. Kipaza sauti kinachomwaga nishati juu hulisha mwangwi; safu ya mstari huibakiza chini pale wasikilizaji walipo. Kadiri mstari unavyokuwa mrefu, ndivyo unavyoshikilia udhibiti huo wa wima hadi masafa ya chini na kusafiri mbali zaidi kabla ya kiwango chake kupungua, ndiyo sababu safu ndefu huhudumia vyumba vya kina na fupi huhudumia vyumba vidogo.
Chagua kwa chumba kwanza, kisha kwa modeli. Ufunikaji wa wima uliochapishwa wa kila modeli ndiyo takwimu ya kubuni nayo, na majedwali hapa chini yanaweka kila modeli bega kwa bega. Kila modeli inanukuliwa badala ya kuorodheshwa: ongeza zile unazohitaji kwenye nukuu, au tutumie chumba na tutabainisha safu.
Urefu huweka udhibiti wa wima
Kuunganisha vidhibiti katika mstari ndiko kunapunguza muundo wa wima, na mstari mrefu hushikilia udhibiti huo hadi masafa ya chini. Jina la modeli linaeleza urefu wa mstari: LC16.3 ina vidhibiti kumi na sita vya 3″.
Mpana kwa mlalo, mwembamba kwa wima
Ufunikaji wa mlalo huanzia 100° hadi 160° katika safu yote, hivyo safu moja inashughulikia eneo pana la viti, wakati muundo mwembamba wa wima huweka nishati mbali na dari na kuba zinazoakisi.
Safu za besi katika eneo moja
LC70 na LC100 kila moja ina safu ya besi ya upana sawa, LC70B na LC100B, hivyo pato zaidi la masafa ya chini linamaanisha safu ya pili kando ya juu badala ya sanduku sakafuni.
IP66 pale safu inapoishi nje
Modeli za W ni alumini ya kutupwa kwa kufa na mchoro wa kinga uliopulizwa na daraja la IP66, kwa majukwaa, viwanja vya mbele, ua na wito wa sala. Modeli za mbao za ndani hazina daraja la kuingia na zinapaswa kuwa ndani.
Linganisha kila modeli
Takwimu zilizochapishwa kutoka kwa vipimo vya kila modeli. Chagua modeli ili kupata data sheet yake kamili. Pau zinaonyesha urefu wa kabati kwa kipimo.
Safu za hotuba
Vidhibiti vya 3″ vya masafa kamili katika mistari ya nne hadi kumi na sita, kwa hotuba katika vyumba vyenye mwangwi. Urefu hufuata kina cha chumba.

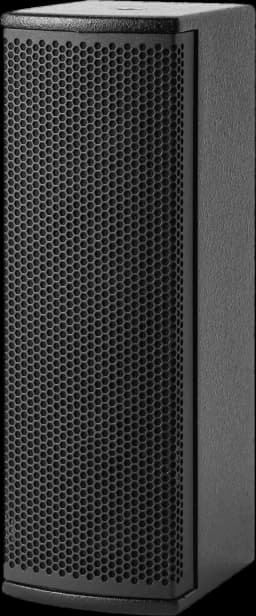

Vidhibiti vinne vya 3″ katika kabati ya 375 mm, 100° × 30°: hotuba ya umbali mfupi katika vyumba vidogo vyenye mwangwi.
- Vipaza sauti
- 4 × 3″ masafa kamili, 0.75″ koli ya sauti
- Majibu ya masafa
- 120 Hz – 20 kHz (−10 dB)
- Uenezi
- 100° (H) × 30° (V)
- Kiwango cha juu cha SPL
- 113 dB mfululizo @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 375 mm
- Uzito
- 4.1 kg / 9 lb
Vidhibiti vinane vya 3″, 100° × 18°: hotuba katika kumbi, ofisi na atria ndefu.
- Vipaza sauti
- 8 × 3″ masafa kamili, 0.75″ koli ya sauti
- Majibu ya masafa
- 110 Hz – 18 kHz (−10 dB)
- Uenezi
- 100° (H) × 18° (V)
- Kiwango cha juu cha SPL
- 118 dB mfululizo · 124 dB kilele @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 720 mm
- Uzito
- 8.6 kg / 19 lb

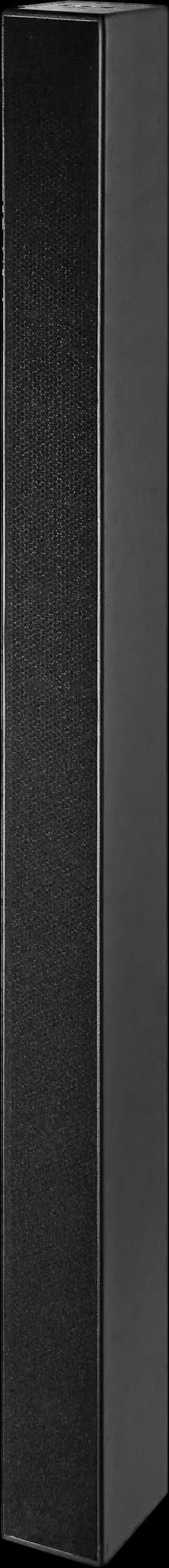

Vidhibiti kumi na sita vya 3″ katika safu ya silinda ya 1,401 mm, 127° mlalo: matangazo na hotuba katika viwanja vya ndege, stesheni na misikiti.
- Vipaza sauti
- 16 × 3″ masafa kamili, 0.75″ koli ya sauti
- Majibu ya masafa
- 106 Hz – 16 kHz (−10 dB)
- Uenezi
- 127° (H) × 24° (V)
- Kiwango cha juu cha SPL
- 122 dB mfululizo · 128 dB kilele @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 1,401 mm
- Uzito
- 16 kg / 35 lb
Safu za hotuba na muziki
Vidhibiti vikubwa, na modeli za njia mbili zenye vidhibiti vya masafa ya juu vya 1″, kwa vyumba ambapo muziki ni muhimu kama hotuba.

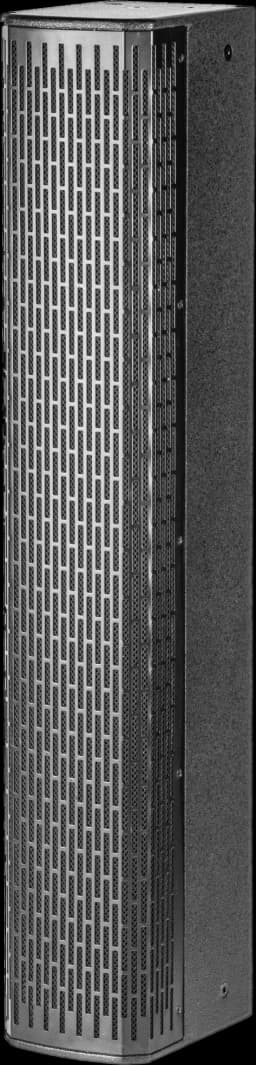

Njia mbili, vidhibiti vinane vya 4.5″ na vidhibiti vinane vya masafa ya juu vya 1″, kilele cha 129 dB: kumbi za mikutano, ukumbi wa sanaa na ibada.
- Vipaza sauti
- LF 8 × 4.5″ videreva vya koni, 1.5″ koili ya sauti · HF 8 × 1″ videreva, 1″ koili ya sauti
- Majibu ya masafa
- 112 Hz – 19 kHz (−10 dB)
- Uenezi
- 128° (H) × 27° (V)
- Kiwango cha juu cha SPL
- 123 dB mfululizo · 129 dB kilele @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 969 mm
- Uzito
- 13.8 kg / 30 lb

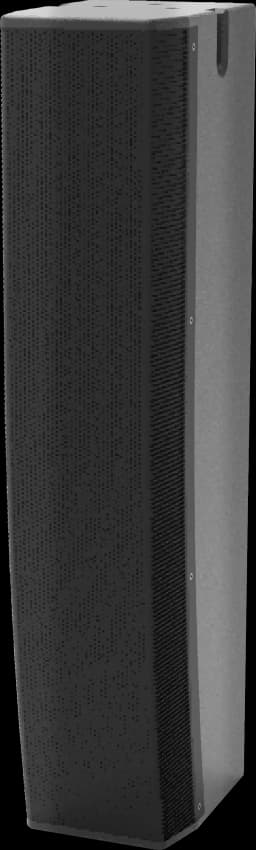

Njia mbili, vidhibiti kumi na sita vya 1″ juu ya vinne vya 5.5″, kilele cha 131 dB. Hushirikiana na safu ya besi ya LC70B.
- Vipaza sauti
- LF 4 × 5.5″ vipenyo vya koni, 1.73″ koli ya sauti · HF 16 × 1″ vipenyo, 1″ koli ya sauti
- Majibu ya masafa
- 106 Hz – 19 kHz (−10 dB)
- Uenezi
- 135° (H) × 30° (V)
- Kiwango cha juu cha SPL
- 125 dB mfululizo · 131 dB kilele @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 880 mm
- Uzito
- 15.2 kg / 34 lb

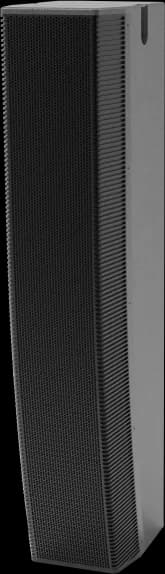

Safu kubwa zaidi ya LC: vidhibiti ishirini na nne vya 1″ juu ya sita vya 6.5″, 65 Hz hadi 16 kHz, kilele cha 134 dB. Hushirikiana na LC100B.
- Vipaza sauti
- LF 6 × 6.5″ videreva vya koni, 2″ koili ya sauti · HF 24 × 1″ videreva, 1″ koili ya sauti
- Majibu ya masafa
- 65 Hz – 16 kHz (−10 dB)
- Uenezi
- 132° (H) × 23° (V)
- Kiwango cha juu cha SPL
- 128 dB mfululizo · 134 dB kilele @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 1,022 mm
- Uzito
- 25 kg / 55 lb
Safu za Dante PoE
Safu za hotuba za 3″ zenye amplifaya na usindikaji wake, zikichukua sauti ya Dante, nguvu ya PoE na udhibiti kwenye kebo moja ya mtandao.
Vidhibiti vinne vya 3″, 100° × 30°: vyumba vidogo kwenye mtandao wa jengo, bila rafu ya amplifaya.
- Vipaza sauti
- 4 × 3″ masafa kamili, 0.75″ koli ya sauti
- Majibu ya masafa
- 120 Hz – 20 kHz (−10 dB)
- Uenezi
- 100° (H) × 30° (V)
- Kiwango cha juu cha SPL
- 110 dB @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 375 mm
- Uzito
- 4.3 kg / 9 lb

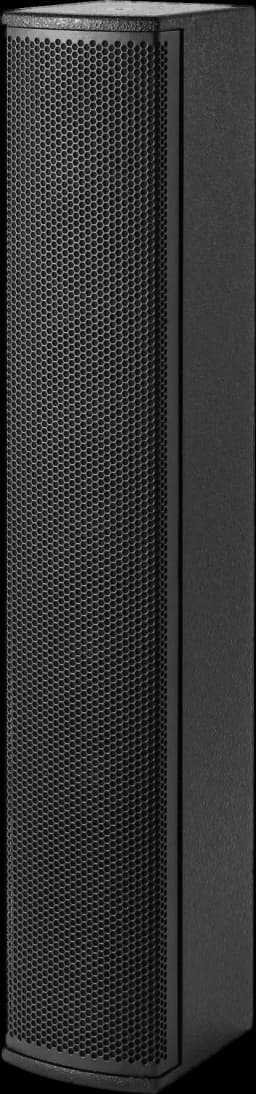

Vidhibiti vinane vya 3″, 100° × 18°: vyumba vya mihadhara, ofisi na atria kwenye mtandao wa jengo.
- Vipaza sauti
- 8 × 3″ masafa kamili, 0.75″ koli ya sauti
- Majibu ya masafa
- 110 Hz – 18 kHz (−10 dB)
- Uenezi
- 100° (H) × 18° (V)
- Kiwango cha juu cha SPL
- 112 dB @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 720 mm
- Uzito
- 8.8 kg / 19 lb
Safu za besi
Washirika wa masafa ya chini kwa muundo wa safu, upana sawa na juu wanazoongeza.

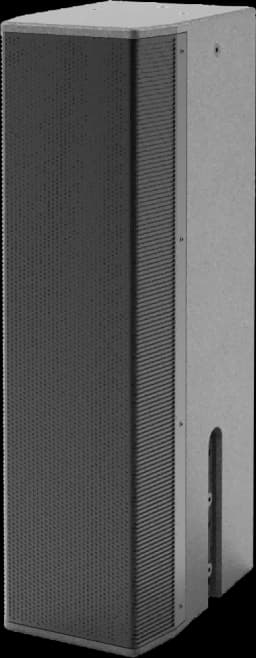

Vidhibiti vinne vya 5.5″, safu ya besi ya LC70 katika eneo moja la safu.
- Vipaza sauti
- 4 × 5.5″ videreva vya koni
- Majibu ya masafa
- 106 Hz – 1.2 kHz (−10 dB)
- Uenezi
- 130° (H) × 130° (V)
- Kiwango cha juu cha SPL
- 125 dB mfululizo @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 695 mm
- Uzito
- 18 kg / 40 lb

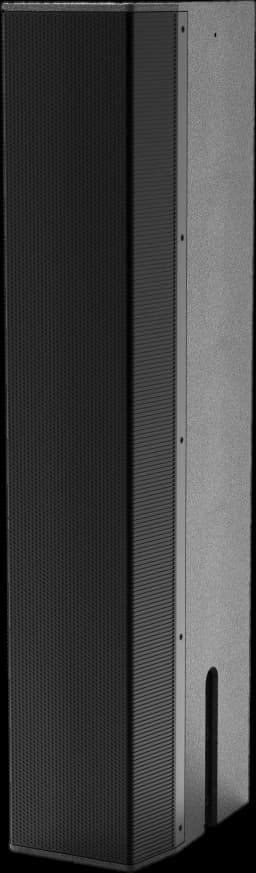

Vidhibiti sita vya 6.5″, 65 Hz hadi 1 kHz, safu ya besi ya LC100 katika ukubwa sawa wa kabati ya 1,022 mm.
- Vipaza sauti
- 6 × 6.5″ videreva vya koni, 2″ koili ya sauti
- Majibu ya masafa
- 65 Hz – 1 kHz (−10 dB)
- Uenezi
- 135° (H) × 135° (V)
- Kiwango cha juu cha SPL
- 126 dB mfululizo @ 1 m
- Kiwango cha Ingress
- Ndani ya jengo
- Urefu
- 1,022 mm
- Uzito
- 20 kg / 44 lb
Safu za W za hali ya hewa
IP66 alumini ya kutupwa kwa kufa na mchoro wa kinga uliopulizwa, 160° × 10°, kwa majukwaa, viwanja vya mbele, ua na wito wa sala.

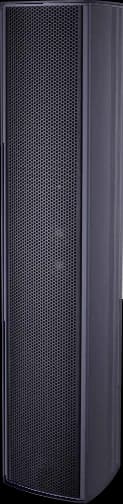

Vidhibiti vinne vya 4.5″: njia za kupita zilizofunikwa, milango na ua.
- Vipaza sauti
- 4 × 4.5″ masafa kamili, 1″ koli ya sauti
- Majibu ya masafa
- 100 Hz – 16 kHz (−6 dB)
- Uenezi
- 160° (H) × 10° (V)
- Kiwango cha juu cha SPL
- 117 dB mfululizo · 120 dB kilele @ 1 m
- Kiwango cha Ingress
- IP66
- Urefu
- 546 mm
- Uzito
- 7 kg / 15 lb
Vidhibiti tisa vya 4.5″, kilele cha 128 dB: majukwaa marefu, ua na wito wa sala.
- Vipaza sauti
- 9 × 4.5″ masafa kamili, 1″ koli ya sauti
- Majibu ya masafa
- 100 Hz – 16 kHz (−6 dB)
- Uenezi
- 160° (H) × 10° (V)
- Kiwango cha juu cha SPL
- 125 dB mfululizo · 128 dB kilele @ 1 m
- Kiwango cha Ingress
- IP66
- Urefu
- 1,100 mm
- Uzito
- 14.8 kg / 33 lb
Safu ipi kwa chumba kipi
Safu ndefu hudhibiti mwelekeo wake wa wima hadi masafa ya chini na husafiri mbali zaidi, hivyo urefu hufuata kina cha chumba. Umbali wa uenezi hutegemea chumba chenyewe, ndiyo sababu tunazichunguza kwa kila mradi badala ya kuchapisha takwimu moja.
Kumbi za sala zenye kuba
Kuba hurudisha kila wati inayoelekezwa kwake. Tumia safu ndefu zaidi ya ndani ambayo ukuta unaruhusu, iliyowekwa ili muundo wake mwembamba wa wima ufunike safu za sala na ukose kuba: LC8.3 au LC16.3 kwa hotuba, na LC8.4H, LC70 au LC100 pale usomaji unahitaji bandwidth zaidi.
Makanisa na nave ndefu
Nave ndefu hutuza safu ndefu. LC8.3 au LC16.3 kwenye kuta za kando hubeba hotuba kuelekea nyuma bila kuchochea paa; pale programu inapokuwa muziki kama hotuba, LC8.4H ya njia mbili, LC70 na LC70B, au LC100 na LC100B.
Kumbi za ndege na vituo
Kumbi za ndege ni ndefu, ngumu na zenye kelele. Safu ndefu huweka matangazo wazi juu ya kelele ya mandhari: LC16.3 kando ya ukumbi, LC8.4H katika vyumba vya lango, na modeli za W kwenye ukingo wa barabara, pale safu inapokabiliwa na hali ya hewa.
Majukwaa ya reli na stesheni
Majukwaa ni marefu, wazi na yaliyokabiliwa, ndiyo kusudi la safu za W za IP66: LC9.4W kando ya jukwaa na LC4.4W kwenye malango na milango. Ndani ya ukumbi wa stesheni, safu za hotuba za ndani.
Ua, viwanja vya mbele na wito wa sala
Nje safu inapaswa kuvumilia hali ya hewa na kufikia mbali zaidi. LC9.4W ni modeli ya W ya pato la juu kwa kilele cha 128 dB; LC4.4W, kwa kilele cha 120 dB, inafaa njia zilizofunikwa na ua vidogo.
Vyumba vya mikutano na kumbi za mihadhara
Vyumba vidogo vinahitaji mstari mfupi. LC4.3 kwa vyumba vidogo zaidi vyenye mwangwi, LC8.3 kwa vyumba vya mikutano na kumbi za mihadhara, na LC8.4H ya njia mbili kwa kumbi za mikutano na ukumbi wa sanaa ambapo uchezaji wa muziki ni muhimu kama hotuba.
Nukuu kwa mfumo mzima
Tutumie maelezo ya chumba: ukubwa wake, hadhira na kazi inayotakiwa. Wahandisi wetu huchagua safu, ukuzaji sauti na ufungaji, na kujibu kwa nukuu iliyoandikwa. Bei hutolewa kwenye nukuu iliyoandikwa, haziorodheshwi kamwe.
