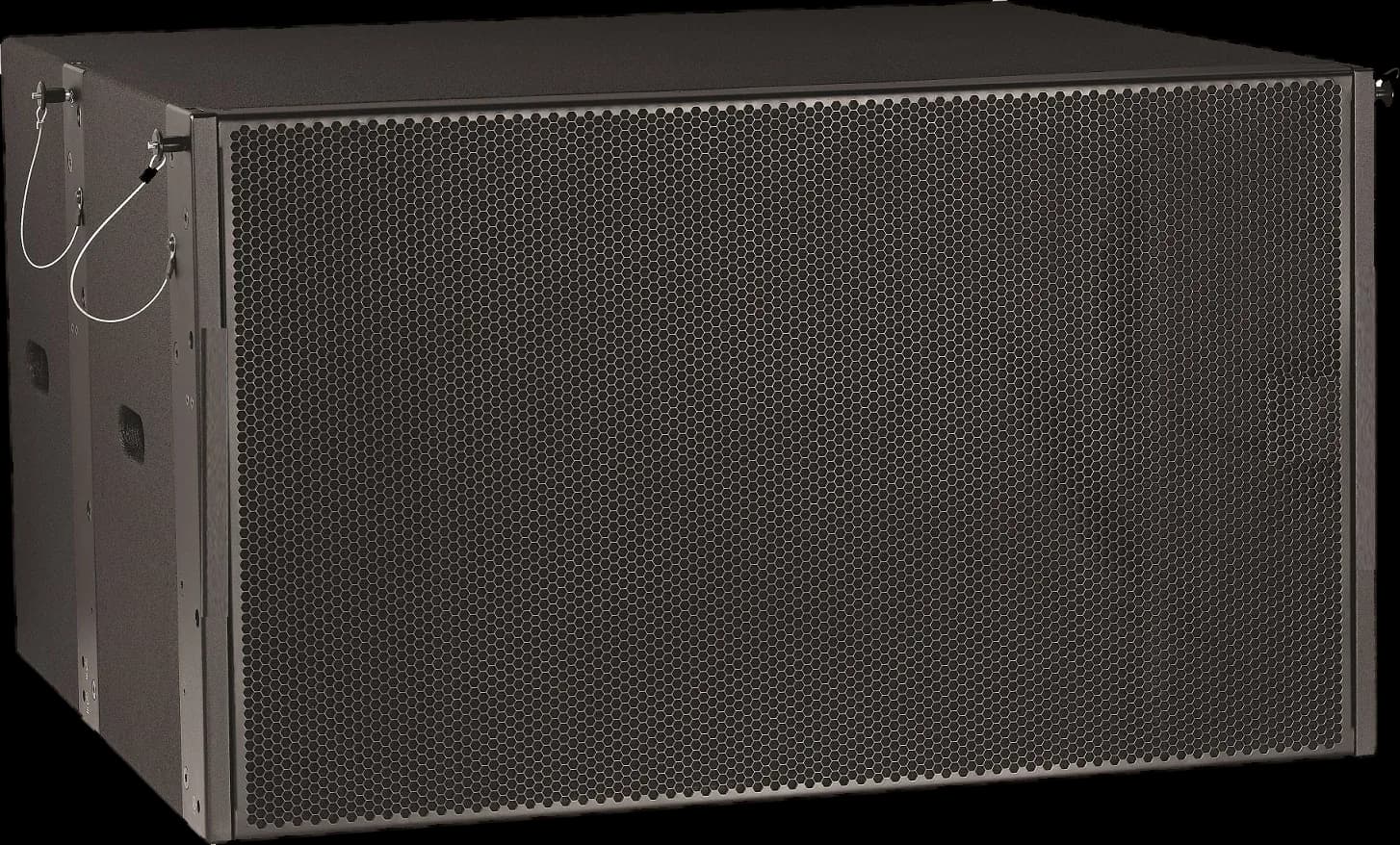

SSOUNDS LS310 Sub

LS310 array'leri için uçan çift 18″ subwoofer, 23 Hz erişim, 143 dB tepe, aynı askıda uçar.

Teklif İsteyin Bir Mühendisle Görüşün Karşılaştır

LS310 Sub, LS310 sistemini tamamlar: alüminyum alaşımlı kaldırma sistemi üzerinde LS310 array'inin içinde uçmak üzere tasarlanmış horn tasarımlı bas-refleks çift 18″ subwoofer, ayrı bir sub askısı olmadan askının bant genişliğini 23 Hz'e kadar uzatır. Sistem amplifikatöründen tek bir NL4 beslemesi alır, böylece sub hattı üstlerin NL8 kablo demetinden bağımsız kalır. SSOUNDS, sürücüleri 143 dB tepe çıkış için belirtir; su ve toza dayanıklı işlemli, destekli huş kontrplak kabinde. Tasarım zemin bası gerektirdiğinde yere istifleyin.

LS Sistemi'nin parçası

Ortak dizi donanımı üzerinde uçabilir çift 18 inç subwoofer.

LS, Line Source anlamına gelir. Akustik anlamda bir çizgi kaynak: tek bir sürekli kaynak gibi ışıyan eşleşmiş elemanlar; böylece dikey yön deseni tek tek kabinden değil, dizinin uzunluğundan belirlenir.

LS Sistemi

Öne çıkan özellikler

Aynı titanyum rigging ile LS310 array'lerinin içinde uçar, ayrı sub askısı yok
NL8'i tüm array kablo demetini taşır: kutu başına tek kabloda sub, LF, MF ve HF
23 Hz erişim ve 143 dB tepe SPL
2 × 18″ koni sürücü, 4″ bobin
Destekli huş kontrplakta horn tasarımlı bas-refleks kabin
Dış mekan işleri için su ve toza dayanıklı işlem
CardioSteer ön ayarları düşük frekans enerjisini sahneden uzaklaştırır

Teknik Özellikler

Mühendislik verileri. Her bir değerin hangi koşullarda belirtildiği tablonun altında açıklanmıştır.

Genel

Tip: Uçabilen çift 18″ subwoofer · horn tasarımlı bas-refleks
Sertifikalar: CE · TÜV · EAC · WEEE

Bileşenler

Düşük frekans: 2 × 18″ koni sürücü, 4″ bobin

Akustik

Frekans yanıtı²: 23 Hz – 400 Hz (−10 dB)
Kurulum: LS310 array'leri içinde asılı veya yere istiflenmiş
Hassasiyet³: 103 dB SPL nominal (1 W @ 1 m)
Maksimum SPL¹: 143 dB tepe @ 1 m (yarım uzay)

Elektrik

Önerilen amplifikatör gücü⁴: 4,800 W
Nominal empedans⁵: 4 Ω
Krossover: Sistem alçak geçiren 100 Hz (sistem DSP'sinde 60 – 120 Hz seçilebilir)

Bağlantılar

Konnektörler: 2 × NL4 speakON (giriş / link)
Pim haritası: 1+/1− SUB · 2+/2− bağlantısız

Askı Donanımı

Sistem: Yüksek kaliteli titanyum sabit rigging · alüminyum alaşım kaldırma, LS310 askılarına entegre olur
Dizi başına maksimum: LS serisi 16 elemanlı asma limitini paylaşır

Fiziksel

Boyutlar (Y × G × D)⁷: 500 × 858 × 750 mm
Net ağırlık⁶: 62 kg / 137 lb
Kabin: Huş kontrplak · iç takviye plakaları · su ve toza dayanıklı işlem
Taşıma kulpları: 2 yan · 2 arka gömme
Renk: Siyah (talep üzerine özel RAL)

Ölçüm koşulları

Maksimum SPL, 1 m'de tepe seviyedir; önerilen amplifikatörün kırpma noktasına kadar, SSOUNDS sistem ön ayarı uygulanmış halde, tepe faktörü 4 olan pembe gürültü ile sürülerek ölçülür. Tam bant genişliğine sahip kabinler serbest alan koşullarında belirtilir; yarım uzay olarak işaretlenen değerler, subwoofer'ların kullanıldığı koşul olan yansıtıcı bir düzlem üzerinde belirtilir ve bu yaklaşık 6 dB ekler.
Frekans yanıtı, serbest alanda 1 m'de eksen üzerinde belirtilir. Değerin referans aldığı tolerans yanında belirtilir; tolerans verilmediğinde değer −6 dB bant genişliğidir.
Duyarlılık, 1 m'de eksen üzerinde nominal empedansa 1 W ile belirtilir ve kabinin geçiş bandı boyunca ortalanır.
Önerilen amplifikatör gücü, SSOUNDS'un bu kabin için belirlediği amplifikatör çıkışıdır ve SSOUNDS sistem ön ayarı uygulanmış halde sürülür. Amplifikatör seçimine yol gösterir ve dönüştürücüler için bir AES güç dayanımı derecelendirmesi değildir.
Nominal empedans, amplifikatör yükü hesaplaması için üreticinin derecelendirmesidir; çalışma bandı boyunca minimum empedans daha düşük olabilir.
Net ağırlık; ambalaj, flight case, aksesuarlar ve isteğe bağlı rigging donanımı hariçtir.
Boyutlar milimetre cinsinden belirtilir ve aksi belirtilmedikçe dışarı taşan rigging donanımı, tutamaklar ve konektör panelleri hariçtir.
Tüm değerler, yukarıdaki koşullar altında belirtilen üretim birimleri için tipik değerlerdir. Tekil birimler yayımlanan toleranslar içinde farklılık gösterebilir.

Yönlülük

23 Hz392 Hz

Yönlülük, SSOUNDS sistem tahmin motoru tarafından bu ürünün sürücü bileşiminden hesaplanmıştır; basılı veri sayfasının kullandığı veri kümesinin aynısıdır. 1/24 oktav bant gücü çözünürlüğü; değerler eksen üzerine göre dB cinsindendir.

Sistem çalışması

Önerilen: SSOUNDS D24X, LS310 Sub başına bir kanal (4 Ω), LS310 Sub preset'i yüklü olarak.
