SSOUNDS · SS-LC100B

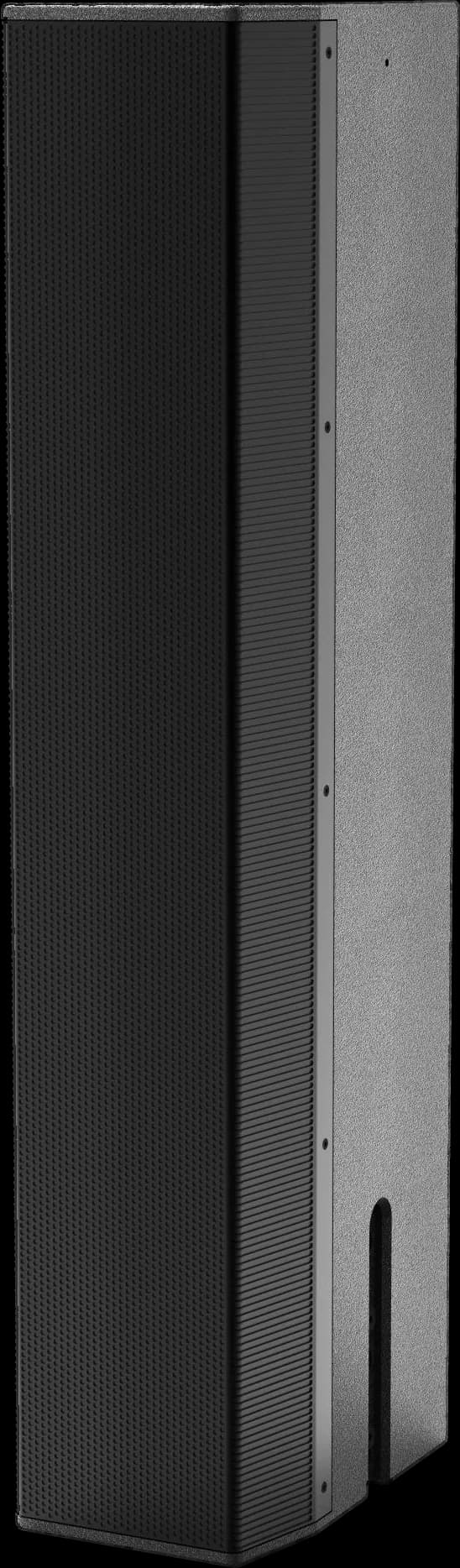

SSOUNDS LC100B
عمود باس 6 × 6.5″ للـ LC100، من 65 Hz إلى 1 kHz، بنفس حجم الكابينة 1022 mm.
عندما يحمل LC100 الموسيقى في قاعة كبيرة، تحتاج النطاق المنخفض إلى مساحة مخروطية أكبر مما يحمله عمود واحد، وغالباً لا يكون صب ووفر أرضي مقبولاً في معبد أو قاعة صلاة. LC100B هو عمود الباس الخاص به: ستة مشغلات مخروطية 6.5″ بملفات صوتية 2″ تغطي من 65 Hz إلى 1 kHz، بقدرة 900 W AES، في كابينة بنفس حجم LC100. عند تركيبه بجانب LC100 أو أسفله، يضيف ثقلاً في الترددات المنخفضة دون إضافة شكل مختلف إلى الجدار.
جزء من نظام LC
ستة مشغلات بحجم 6.5″، من 65 Hz إلى 1 kHz، عمود الباس للطراز LC100 في حجم الهيكل نفسه البالغ 1,022 مم.
LC يرمز إلى Line Column. وحدات تشغيل مصفوفة في خط عمودي تشعّ كمصدر خطي واحد، فيُحدَّد النمط العمودي بطول العمود: تصل الطاقة إلى المستمعين وتبقى بعيداً عن الأسقف والجدران العاكسة المحيطة بهم. وتحمل طرازات W الخارجية المبدأ نفسه في هيكل من الألومنيوم المصبوب تحت ضغط بتصنيف IP66، بينما تحمل طرازات D مكبّر الصوت الخاص بها وتستقبل صوت Dante وطاقة PoE عبر كابل شبكة واحد.
الميزات الرئيسية
- 6 × مشغلات مخروطية 6.5″ بملفات صوتية 2″
- من 65 Hz إلى 1 kHz (−10 dB)
- 126 dB مستمر عند 1 m
- 900 W AES، 3,600 W ذروة، 8 Ω
- نفس حجم الكابينة 1022 mm الخاص بـ LC100
- 2 × NL4 speakON، 20 kg
المواصفات
بيانات هندسية. الشروط التي تم تحديد كل رقم في ظلها مذكورة أسفل الجدول.
عام
- النوع
- مصفوفة عمودية سلبية للباس
المكونات
- المشغلات
- 6 × 6.5″ مشغلات مخروطية، ملف صوتي 2″
الخصائص الصوتية
التوصيلات
- الموصلات
- 2 × NL4 speakON
تجهيز الرفع
- التركيب
- حامل جداري · تعليق سقفي
شروط القياس
- الحد الأقصى لمستوى ضغط الصوت هو مستوى الذروة عند 1 م، مدفوعاً بضوضاء وردية بعامل قمة 4 إلى نقطة القطع للمضخم الموصى به، مع تطبيق إعداد نظام SSOUNDS. يتم تحديد العبوات كاملة النطاق في ظروف المجال الحر؛ الأرقام المميزة بنصف المسافة محددة فوق مستوى عاكس، وهي الحالة التي تُنشر فيها مضخمات الصوت الفرعية، مما يضيف حوالي 6 ديسيبل.
- يتم تحديد استجابة التردد على المحور عند 1 م في مجال حر. التفاوت الذي يُشار إليه بالرقم مذكور بجانبه؛ حيث لا يُعطى تفاوت، يكون الرقم هو نطاق −6 ديسيبل.
- يتم تحديد الحساسية عند 1 واط في المعاوقة الاسمية عند 1 م على المحور، بمتوسط عبر نطاق مرور العبوة.
- زوايا التغطية هي قيم اسمية −6 ديسيبل بمتوسط عبر نطاق المرور. بيانات الاتجاهية لكل أوكتاف متاحة من دعم تصميم نظام SSOUNDS للتنبؤ والنمذجة.
- تم تصنيف تحمل القدرة وفقاً لـ AES2 باستخدام ضوضاء وردية بعامل قمة 6 ديسيبل على مدى ساعتين. قدرة البرنامج هي ضعف تصنيف AES؛ قدرة الذروة أربعة أضعاف.
- المعاوقة الاسمية هي تصنيف الشركة المصنعة لحساب حمل المضخم؛ قد تكون المعاوقة الدنيا عبر نطاق التشغيل أقل.
- الوزن الصافي لا يشمل التغليف، وحقيبة السفر، والملحقات، ومعدات التعليق الاختيارية.
- الأبعاد مذكورة بالمليمترات ولا تشمل معدات التعليق البارزة، والمقابض، ولوحات الموصلات ما لم يُذكر خلاف ذلك.
- جميع الأرقام هي قيم نموذجية لوحدات الإنتاج محددة في الظروف المذكورة أعلاه. قد تختلف الوحدات الفردية ضمن التفاوتات المنشورة.
التنزيلات
وثائق المنتج، مجانية للفتح. لا تسجيل، لا نموذج. ورقة البيانات هي ملف PDF مستخرج من الصفحة أدناه؛ الدليل هو صفحة طباعة، لذا استخدم متصفحك لطباعته أو حفظه كملف PDF.
- ورقة البيانات الفنيةمجموعة المواصفات الكاملة مع شروط القياس لكل رقم، ومنحنيات الاستجابة النموذجية، وإشعارات السلامة، وشروط الضمان.PDF · SS-DS-LC100B-AR-A4 · Rev. 2610 · صدر في 08 أكتوبر 2026
- ورقة البيانات الفنية، في متصفحكنفس المستند كصفحة، إذا كنت تفضل قراءته هنا أو طباعته بنفسك.عرض طباعة HTML · SS-DS-LC100B-AR-A4 · Rev. 2610 · صدر في 08 أكتوبر 2026
- المواصفات المعمارية والهندسيةفقرة "يجب أن يكون" لمستندات المناقصات وجداول الكميات، مكتوبة من صفوف مواصفات هذا المنتج نفسه. قسم من ورقة البيانات.قسم HTML · SS-DS-LC100B-AR-A4
- دليل المستخدمفتح العبوة، التوصيل، التركيب، حدود التشغيل، جدول الصيانة، واستكشاف الأخطاء وإصلاحها لهذا الطراز.عرض طباعة HTML · SS-UM-LC100B-AR-A4 · Rev. 2610 · صدر في 08 أكتوبر 2026
ملفات بيانات مكبر الصوت لبرامج التنبؤ (GLL وCLF لـ EASE)، ورسومات 2D و3D، ووثائق الشهادات تصدر عند الطلب. راسل support@s-soundspro.com وسنرسل الإصدار الحالي لهذا الطراز.
