SSOUNDS XTO S18

Módulo de subwoofer de 18″ del sistema XTO, volable en el riel compartido para arreglos que cuelgan con las columnas.

GirasSubwooferBandpass

Solicitar presupuesto Hablar con un ingeniero Comparar

El XTO S18 es el módulo de subwoofer de 18″ del sistema XTO, un diseño de banda pasante diseñado como el compañero de baja frecuencia de los elementos de arreglo: extensión profunda y contundente en un controlador de bobina de voz de 5″, con salida de nivel profesional y el riel de vuelo, manijas y sistema de carro compartidos en todo el sistema. Vuela con las columnas en el mismo hardware, por lo que una suspensión es una decisión de rigging en lugar de dos.

Parte del sistema XTO

Subwoofer de 18 simple, volable en la pista compartida, para arrays que cuelgan con los tops.

XTO significa Xtended Touring Output. La plataforma de gira de gran formato: los elementos diseñados para los lanzamientos más largos y la mayor potencia de la gama, montados y amplificados como un solo sistema.

El sistema XTO

Características principales

Bandpass de un solo 18″ con un transductor de bobina de 5″
Alcance de bajas frecuencias de 35 Hz y SPL de pico de 137 dB
Con capacidad cardioide cuando se dispone en array
Riel de vuelo y carro con ruedas compartidos en todo el inventario de gira XTO
Abedul báltico de 18 mm con acabado de poliurea
Los presets CardioSteer orientan la energía de bajas frecuencias fuera del escenario

Especificaciones

Datos de ingeniería. Las condiciones bajo las que se especifica cada cifra se indican debajo de la tabla.

Generales

Tipo: Subwoofer touring bandpass de 18″ único
Certificaciones: CE · TÜV · EAC · WEEE

Componentes

Baja frecuencia: 1 × 18″ cono, bobina de 5″

Acústicas

Respuesta de frecuencia²: 35 Hz – 300 Hz (−10 dB)
Instalación: Omnidireccional · cardioide en array
Sensibilidad³: 100 dB SPL nominal (1 W @ 1 m)
SPL máximo¹: 137 dB pico @ 1 m (semiespacio)

Eléctricas

Potencia de amplificador recomendada⁴: 2,400 W
Impedancia nominal⁵: 8 Ω
Crossover: Paso bajo del sistema 100 Hz (60 – 120 Hz seleccionable en el DSP del sistema)

Conexiones

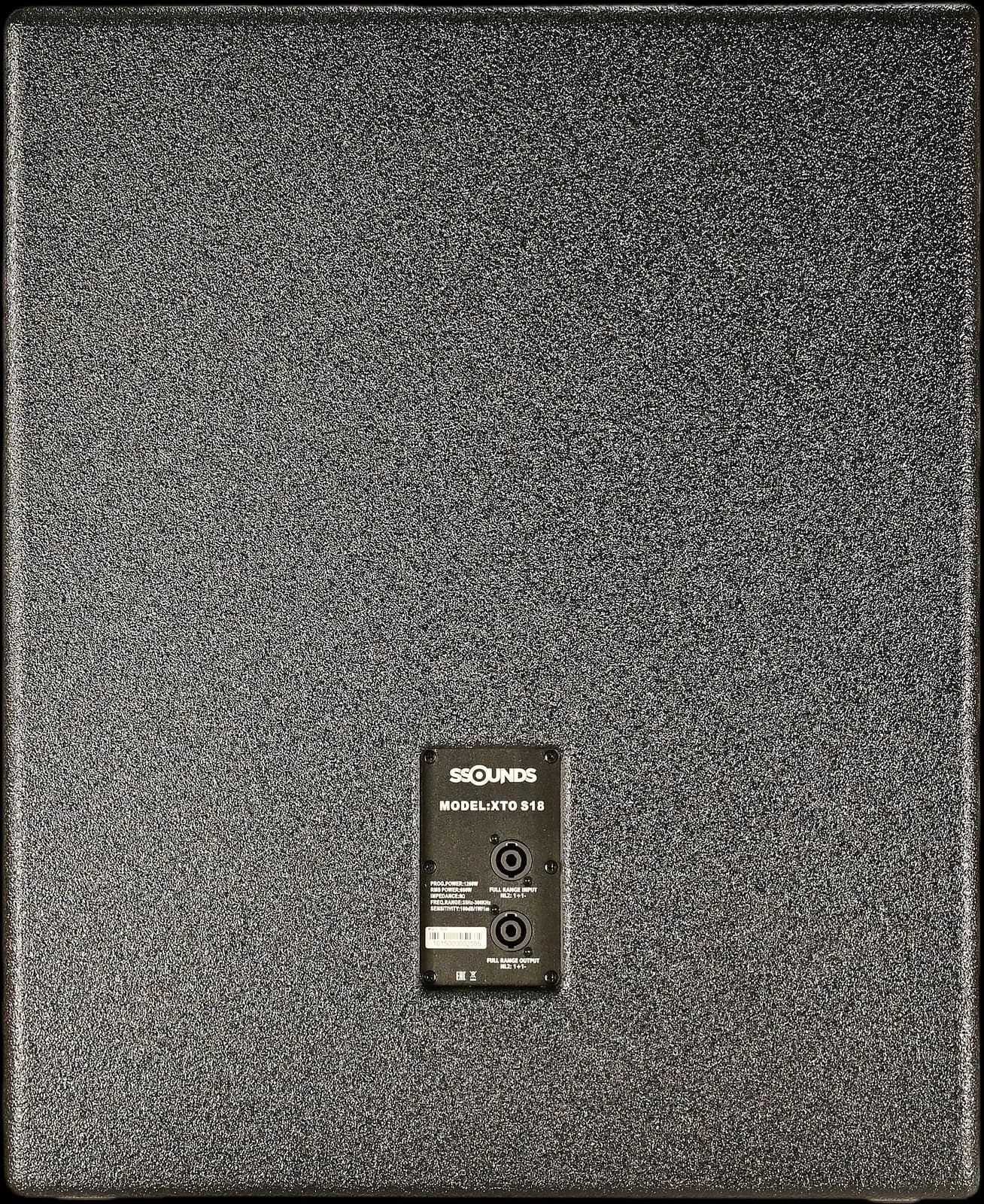

Conectores: 2 × NL4 speakON (entrada / enlace)
Asignación de pines: 1+/1− SUB · 2+/2− no conectado

Aparejo

Sistema: Riel de vuelo · carro con ruedas

Físicas

Dimensiones (H × W × D)⁷: 560 × 660 × 720 mm
Peso neto⁶: 58.5 kg / 129 lb
Recinto: Abedul báltico de 18 mm · acabado de poliurea

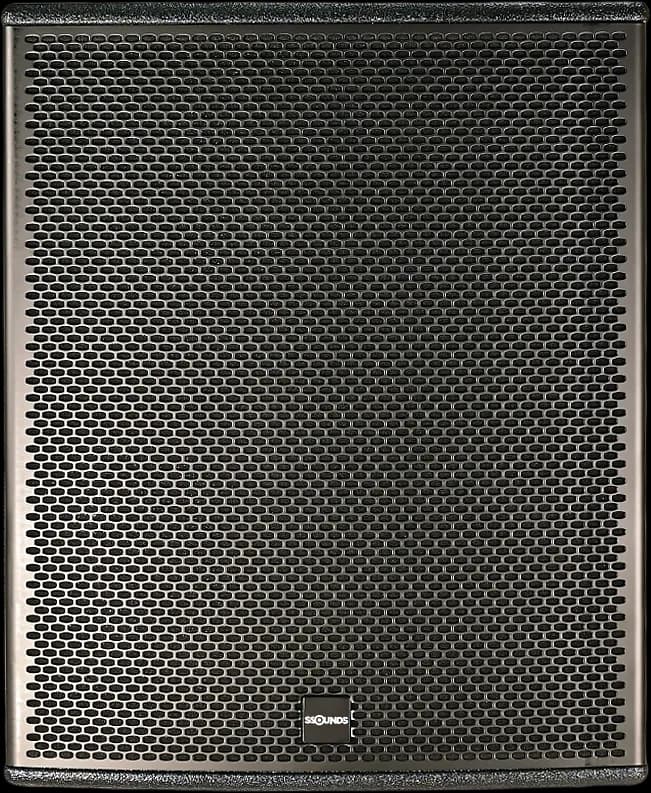

Rejilla: Acero perforado con recubrimiento en polvo y respaldo de tela acústica

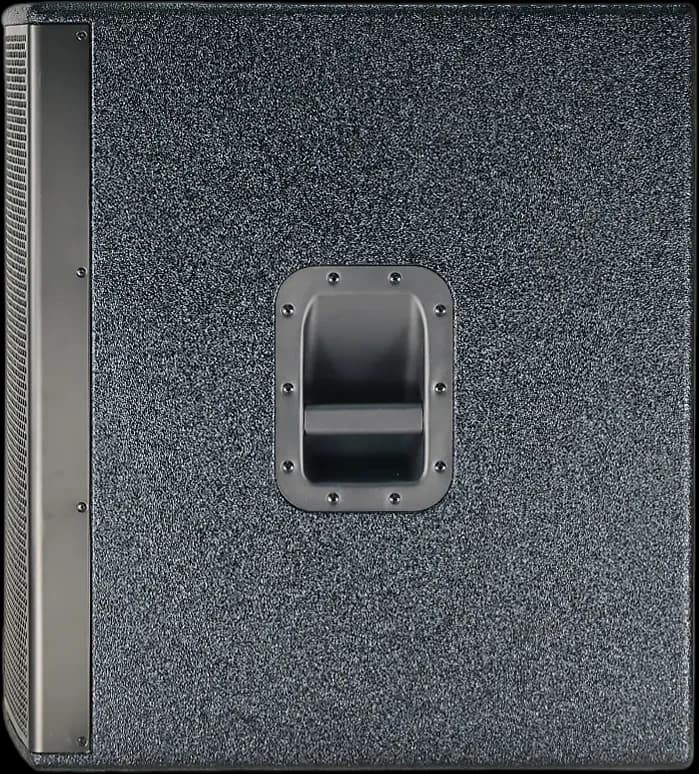

Asas: 2 laterales · 2 traseras empotradas
Color: Negro (RAL personalizado bajo pedido)

Condiciones de medición

El SPL máximo es el nivel de pico a 1 m, excitado con ruido rosa con factor de cresta 4 hasta el punto de recorte del amplificador recomendado, con el preset de sistema SSOUNDS aplicado. Los recintos de rango completo se especifican en condiciones de campo libre; las cifras marcadas como semiespacio se especifican sobre un plano reflectante, la condición en la que se despliegan los subwoofers, que añade aproximadamente 6 dB.
La respuesta de frecuencia se especifica en el eje a 1 m en campo libre. La tolerancia a la que se refiere la cifra se indica junto a ella; cuando no se da tolerancia, la cifra es el ancho de banda a −6 dB.
La sensibilidad se especifica a 1 W sobre la impedancia nominal a 1 m en el eje, promediada en la banda de paso del recinto.
La potencia de amplificador recomendada es la salida de amplificador que SSOUNDS especifica para este recinto, excitado con el preset de sistema SSOUNDS. Sirve de guía para la selección del amplificador y no es una potencia admisible AES para los transductores.
La impedancia nominal es la especificación del fabricante para el cálculo de la carga del amplificador; la impedancia mínima en la banda de funcionamiento puede ser inferior.
El peso neto excluye embalaje, maleta de transporte, accesorios y herrajes de rigging opcionales.
Las dimensiones se indican en milímetros y excluyen los herrajes de rigging sobresalientes, las asas y los paneles de conectores, salvo que se indique lo contrario.
Todas las cifras son valores típicos de unidades de producción especificadas en las condiciones anteriores. Las unidades individuales pueden variar dentro de las tolerancias publicadas.

Directividad

35 Hz293 Hz

Directividad calculada por el motor de predicción de sistemas SSOUNDS a partir del conjunto de transductores de este producto, el mismo conjunto de datos que utiliza la ficha técnica impresa. Resolución de 1/24 de octava en potencia por banda; los valores están en dB relativos al eje.

Funcionamiento del sistema

Recomendado: SSOUNDS D24X, hasta 2 × XTO S18 por canal (8 Ω) con el preset de S18 cargado.

Descargas

Documentación del producto, de acceso libre. Sin registro ni formulario. La ficha técnica es un PDF generado a partir de la página que figura debajo; el manual es una página imprimible, por lo que puede usar su navegador para imprimirla o guardarla como PDF.

Los archivos de datos de altavoz para software de predicción (GLL y CLF para EASE), los planos 2D y 3D y los documentos de certificación se facilitan bajo petición. Escriba a support@s-soundspro.com y le enviaremos la versión actual para este modelo.
